在Creo2.0中标注坐标尺寸

本文将介绍如何在Creo2.0创建的工程图中标注坐标尺寸

操作方法

  • 01

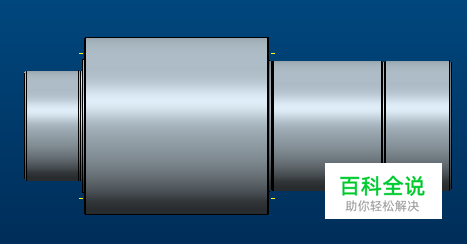

    在Creo2.0中新建一零件模型,如建立一阶梯轴

  • 02

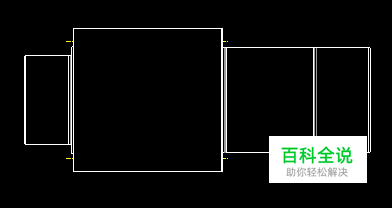

    新建一工程图,并添加主视图

  • 03

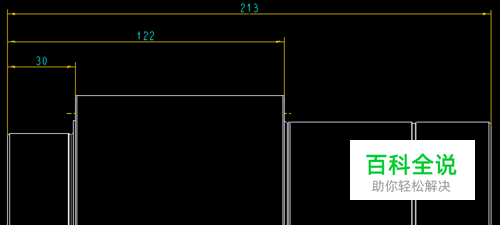

    标注线性尺寸

  • 04

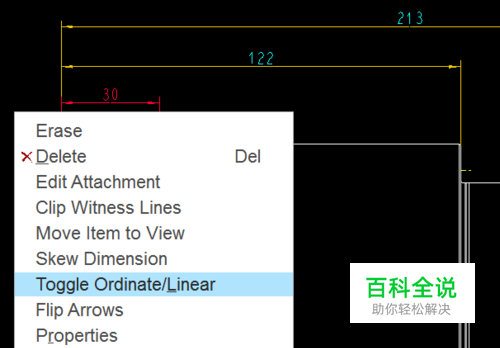

    选中尺寸“30”单击右键,在弹出的菜单中选择“Toggle Ordinate/Linear”

  • 05

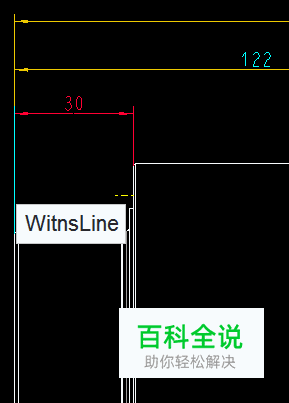

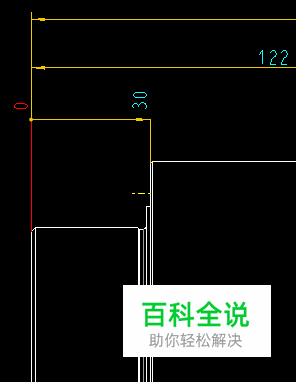

    单击“WitnsLine”,即可生成坐标尺寸

  • 06

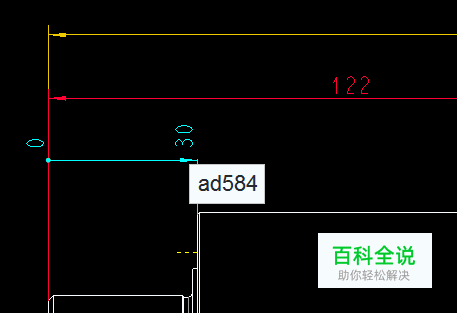

    选择尺寸“122”,在弹出的菜单中选择“Toggle Ordinate/Linear”,然后选择尺寸“30”,而不选“WitnsLine”,即可生成“122”的坐标尺寸

  • 07

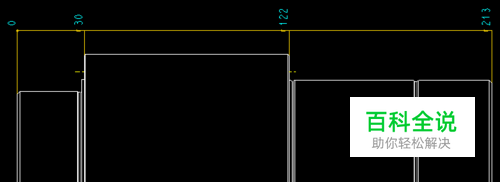

    用同样的方法,生成尺寸“213”的坐标尺寸
