为什么CAD参照的图框颜色太暗在哪里设置

2024-03-25 04:20:29

有些CAD图纸的图框是用参照的，但是参照的图框颜色很暗，看着很不舒服，却不知道怎么修改，怎么办呢？我就遇到这种问题，搞了半天才搞好，我把解决问题的方法分享给大家，希望对你们能有帮助，具体步骤如下：

操作方法

01

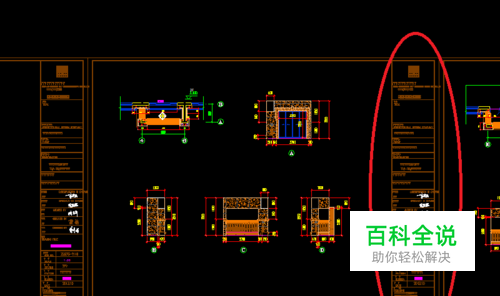

首先，我们看一下是不是遇到如下图所示的情况，红色圈中的图框颜色很暗，如果是，那么请继续浏览以下步骤。
02

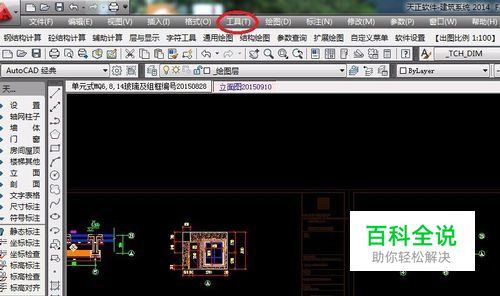

找到CAD菜单栏的左上角的“工具”，点击“工具”
03

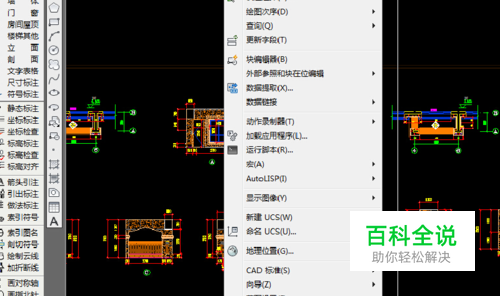

点击“工具”弹出了下拉菜单，在下拉菜单最下方找到“选项”。
04

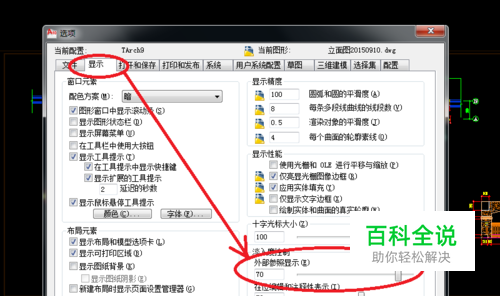

点击“选项”，弹出一个“选项”对话框，该对话框的左上角有个“当前配置”字样，在其下方有一排按钮，切换到“显示”按钮，在右边一栏找到“外部参照显示字样”，下面有一个数值和一根拉条，如图所示：
05

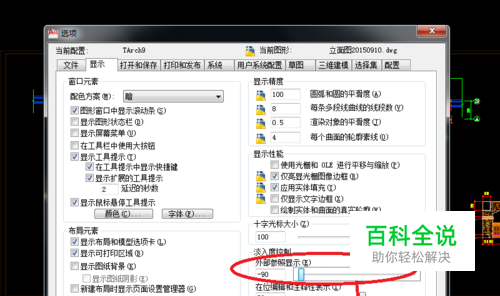

拉动拉条，数值也随之变化，数值越大，图框颜色就越暗，所以，按图中所示，把拉条拉到最左端，数值显示“-90”，然后依次点击右下角的“应用”和“确认”按钮。
06

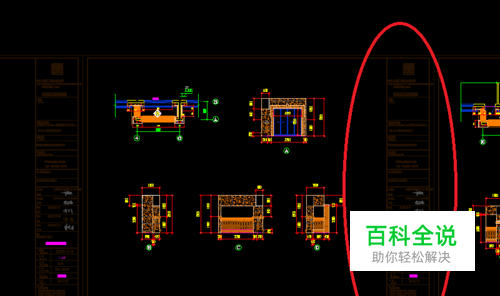

按以上步骤操作后，图框颜色就变的很明显了，如下图所示。
