怎么在CAD中生成剖面

怎么在CAD中生成剖面,跟小编来看一看吧!

操作方法

  • 01

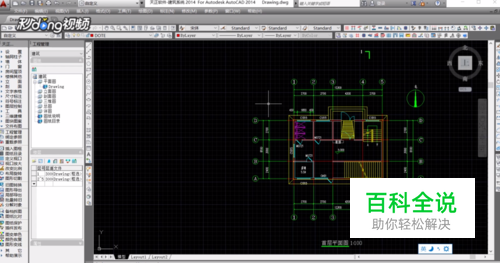

    首先,打开Autocad 2014,开启设置好楼层的图纸文件

  • 02

    然后,点击工程管理窗口中,楼层设置栏上方,第五个选项“建筑剖面”选项,进入剖面生成命令

  • 03

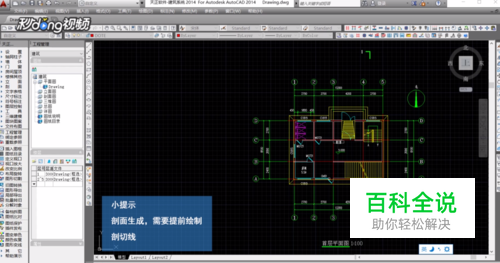

    剖面生成,需要提前绘制剖切线,鼠标左键点击一个任意剖切线,系统会根据剖切线生成剖切面

  • 04

    之后,鼠标左键点击需要出现在剖面上的轴线

  • 05

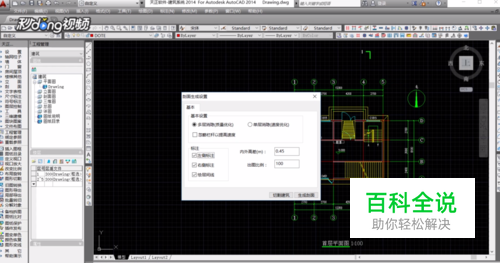

    如果没有,则直接按下空格键,系统弹出剖面设置窗口

  • 06

    直接点击右下角“生成剖面”

  • 07

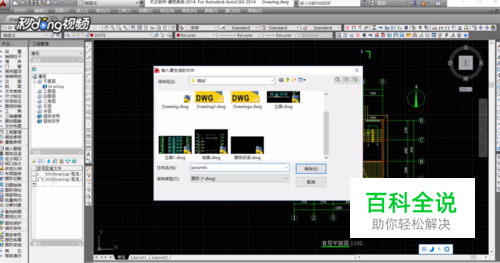

    最后,输入文件名称,确定保存路径,点击“保存”

  • 08

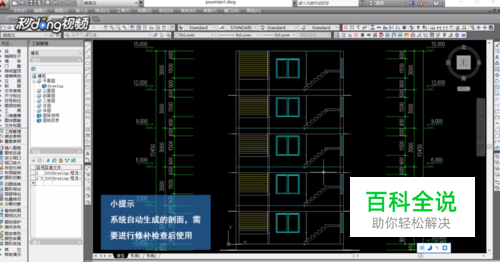

    系统会自动生成剖面,并开启剖面图纸,需要进行修补检查后使用。通过上述方法,就可以在CAD中生成剖面
