如何在CAD上绘制转角沙发

2024-04-05 23:25:59

AutoCAD室内设计！

操作方法

01

首先使用PL命令绘制一个多段线，具体尺寸如图所示！
02

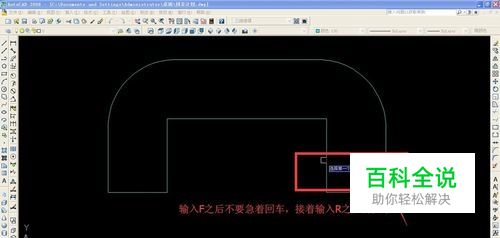

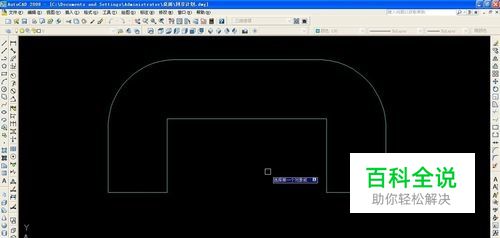

将绘制好的多段线，倒圆角。先输入F命令，之后再最下面的命令栏中你将会看到半径的命令R。F命令之后不要急着回车，接着输入半径R命令再回车
03

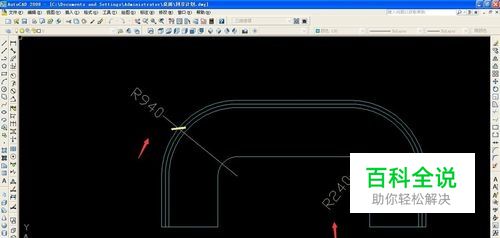

回车之后输入半径值，也就是你所要倒圆的角度，这里的话呢，我们外面倒角的度数是940，里面的倒角度数是240
04

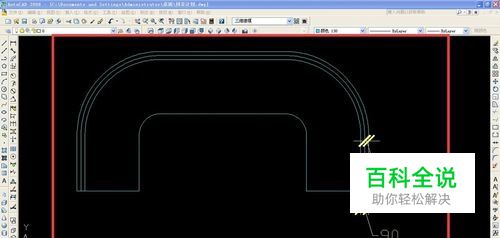

接着我们使用O偏移命令。分别向内偏移45和90公分。然后使用TR修剪命令将多余的线段修建掉，修剪之后的样子如图所示
05

使用L命令绘制一条直线，然后使用O命令进行偏移。具体的尺寸如图所示
06

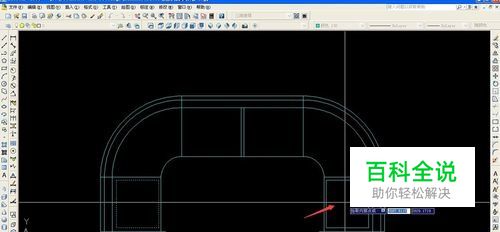

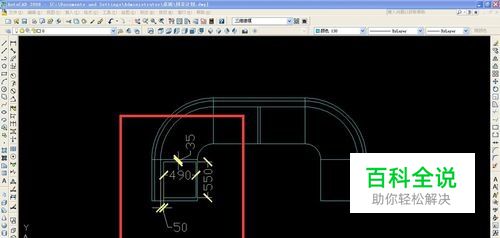

绘制好线段之后我们就接着使用REC矩形命令绘制一个长550，宽490大的矩形，放置在如图所示的位置
07

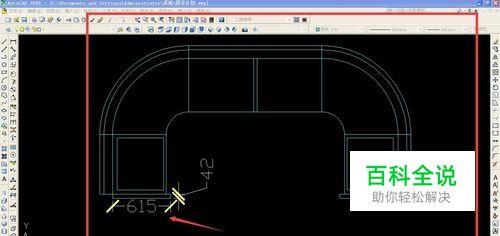

接下来我们绘制沙发旁边的扶手，绘制一个长615，宽42的矩形，然后将一边绘制好的镜像到另一边。
08

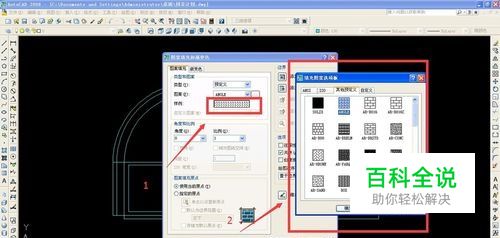

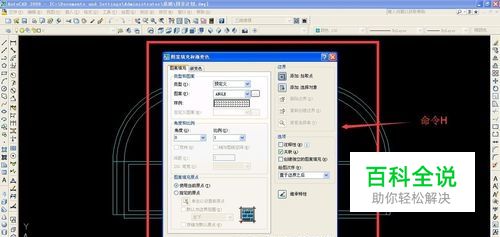

输入H命令，弹出此对话框之后，按照我输入的步骤顺序来点击。首先是点击顺序1就会直接弹出顺序2的弹框，在里面我们随便选择一个图形，作为沙发的款式
09

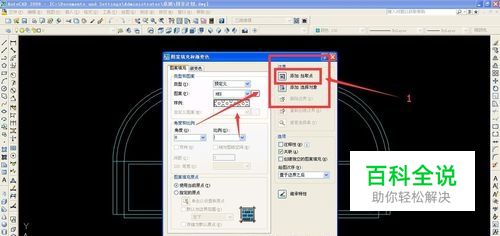

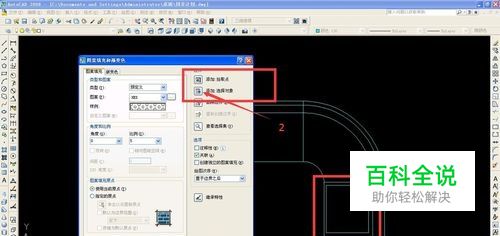

选着图形之后确定，然后我们点击边界那里的添加拾取点，点击之后出现的就是图二的样子，我们点击一个需要填充图案的图形，然后回车
10

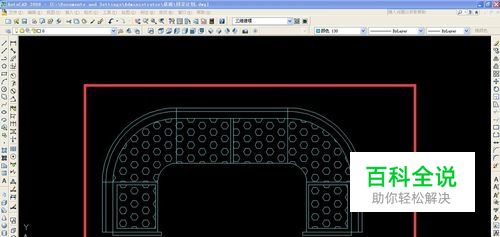

界面就会再次的回到这里，接着我们选择拾取点下面的按钮，再次的点击刚才我们选择过得图形，然后将图案的比例调整一下，就大功告成了，图二就是我们填充过图案之后的样子
