ansys如何画圆弧（arcs）？

arcs形状在机械制图或者其他制图中存在极为广泛，这里将介绍如何准确地操作ansys提供的几种建立arcs的方式。

操作方法

  • 01

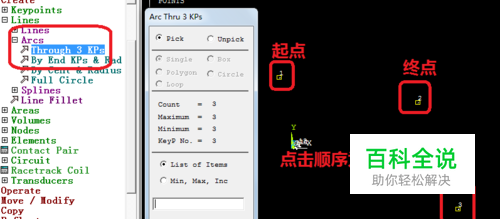

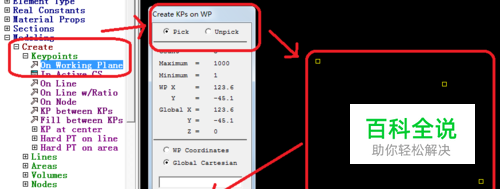

    首先，按照图1步骤任意建立三个关键点，建立的关键点如图2所示。

  • 02

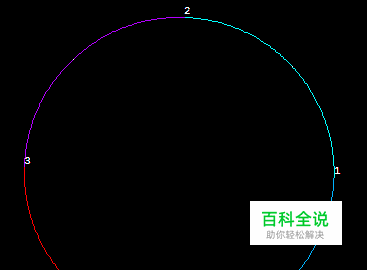

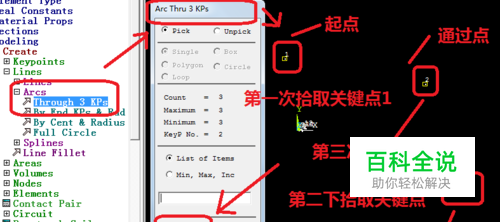

    按照图1的操作，依次拾取圆弧的起点、终点和通过点，生成的圆弧如图2所示。

  • 03

    这里，我们将拾取顺序改变一下，很容易就可以看出跟步骤二中的不同。图1中先把步骤2中的线删掉，然后根据图2绘制圆弧，图3可见，拾取顺序不同，最后得到的圆弧也是不一样的。

  • 04

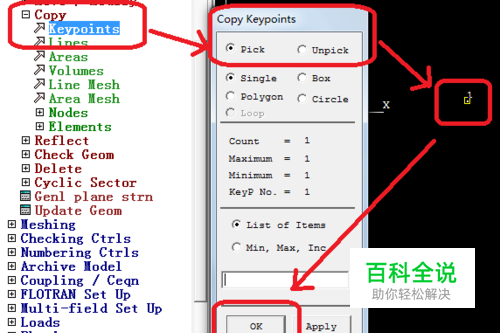

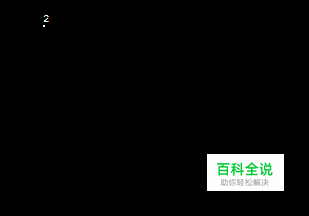

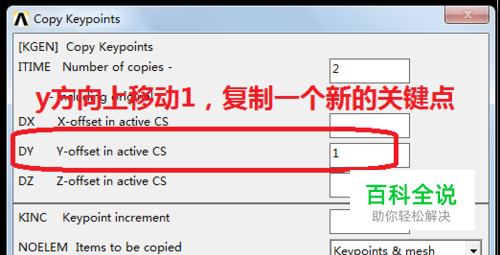

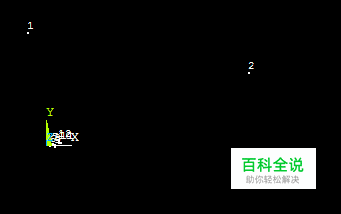

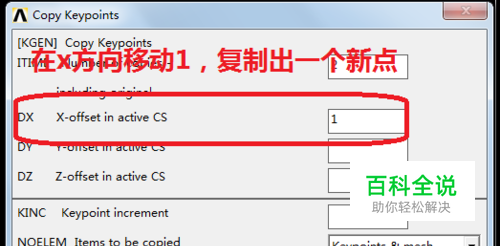

    将上面的所有线都删除，然后建立一个新的关键点1，通过图2和图3中的步骤，将关键点通过x和y方向移动1的方式，复制出两个关键点出来。生成的关键点如图4所示。

  • 05

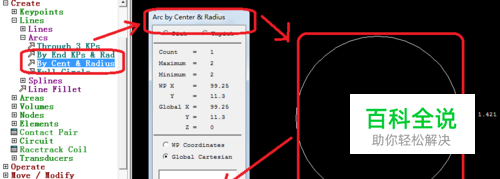

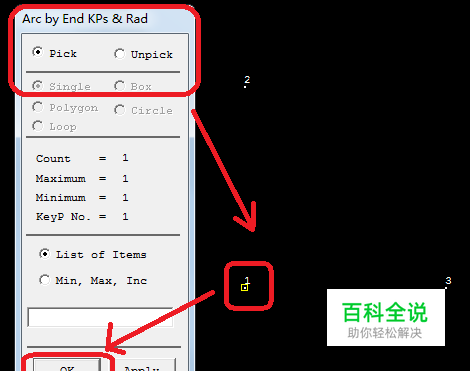

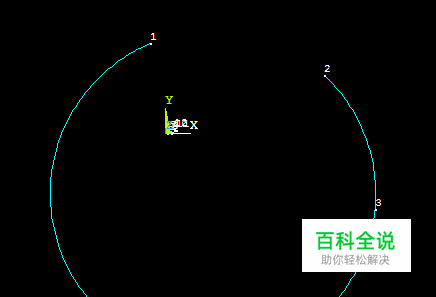

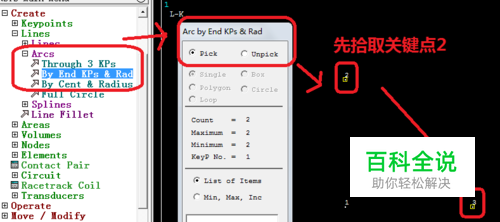

    按照图1、2和3的拾取顺序，进行操作，建立的圆弧如图4所示。

  • 06

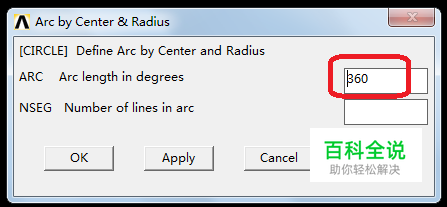

    按照图1和2的设置，通过可以通过点和半径画出一个圆弧，这里设置了360度是个整圆，其他的角度可以自行设置。也可以在对话框中输入这个圆弧通过的点坐标，这里就不再给出了。

  • 07

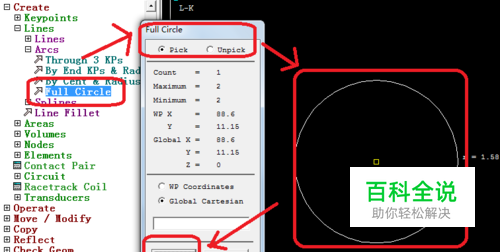

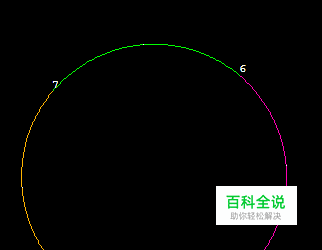

    可通过图1的命令，直接画一个整圆，效果如图2所示。
