CAD虚线不显示怎么办

有时我们在使用CAD画图时,明明使用的图层是虚线,而画出的图形却显示为实线,这是为什么呢?接下来就让我们一起来看看:

操作方法

  • 01

    双击CAD的快捷图标,打开CAD软件,进入CAD的操作界面,如图所示:

  • 02

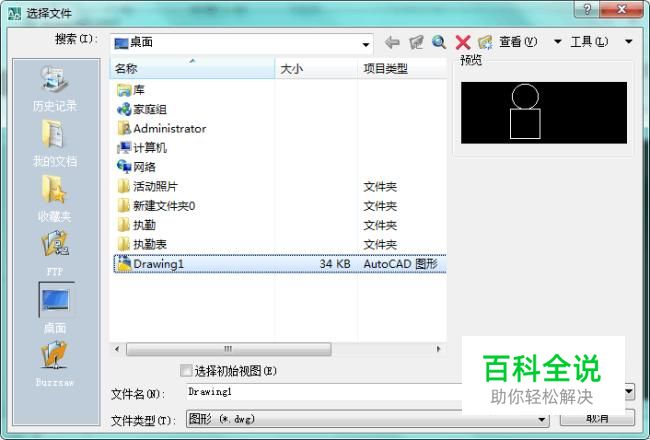

    选择文件,找到我们需要的文件,如图所示:

  • 03

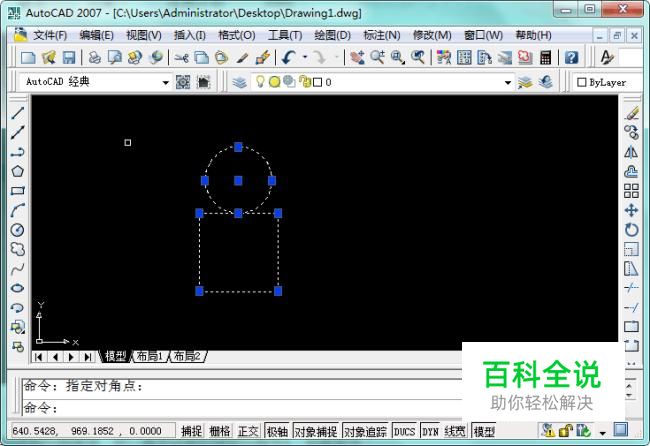

    确定我们的图线性为虚线后,选中需要修改的文件,如图所示:

  • 04

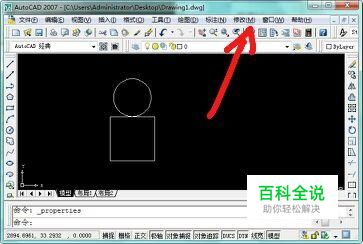

    点击上方修改工具栏,打开,出现如图所示的界面:

  • 05

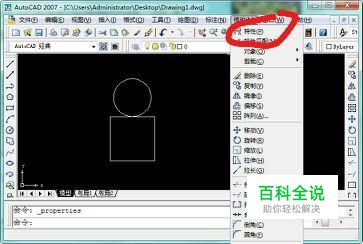

    再点击里面的特性工具,如图所示:

  • 06

    弹出下面特性面板,如图所示:

  • 07

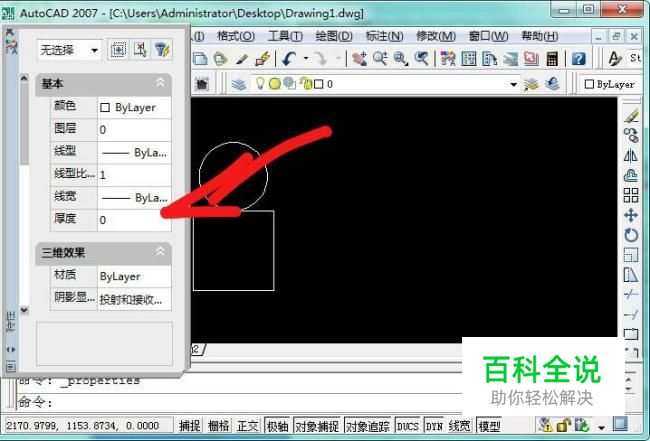

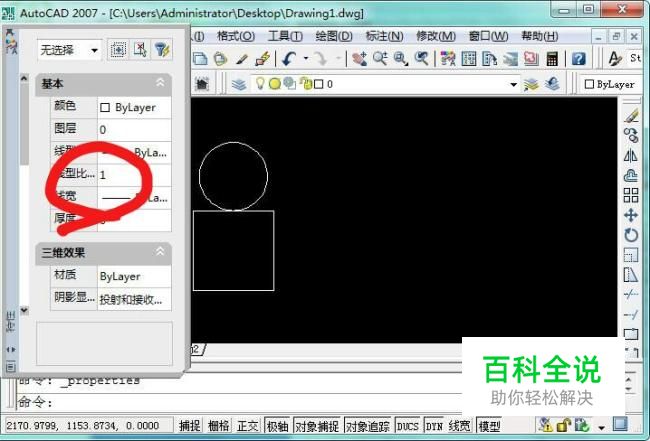

    找到到里面的线性比,如图:

  • 08

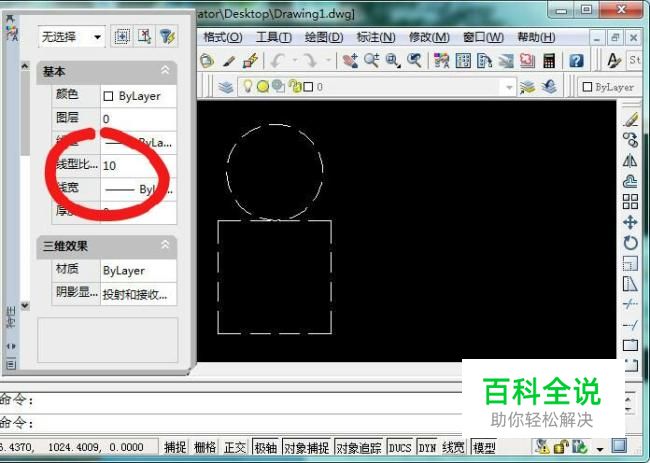

    将里面的线性比例调大,如图所示:

  • 09

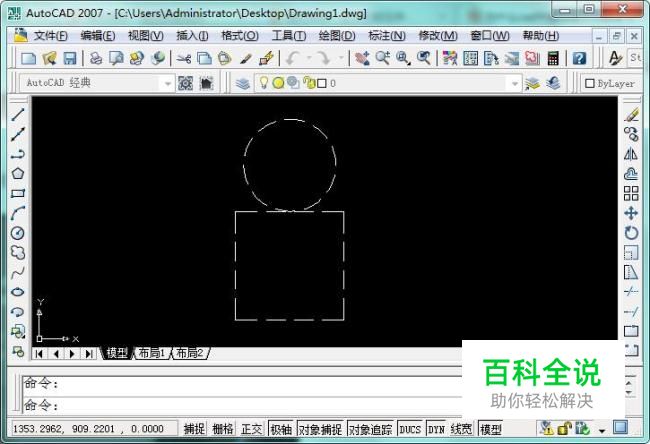

    最后我们将能看到我们的图形变成了虚线模式。
