proe中如何显示3D图线框和隐藏线框

我们如果想要使用proe来查看3D图的线性结构

操作方法

  • 01

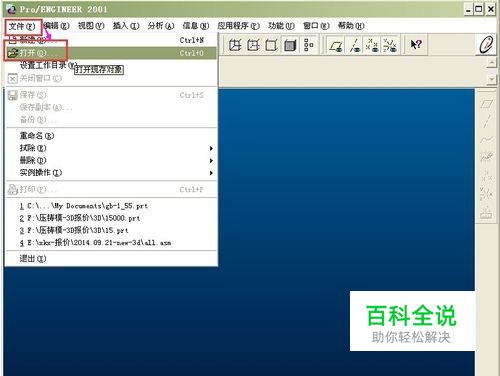

    双击电脑屏幕中的图标,打开proe软件。然后在页面上选择【文件】中的【打开】命令。

  • 02

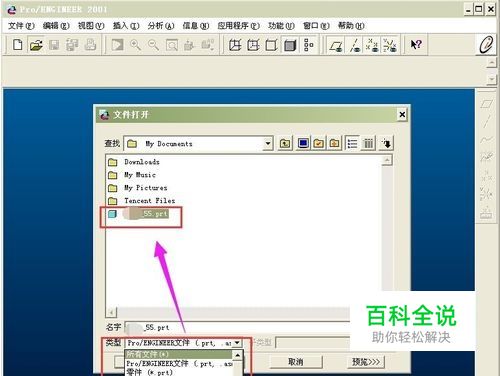

    然后选择文件存放的位置,注意如果在文件位置中没有显示出文件,就要将下方的【文件类型】修改为【所有文件】类型即可。

  • 03

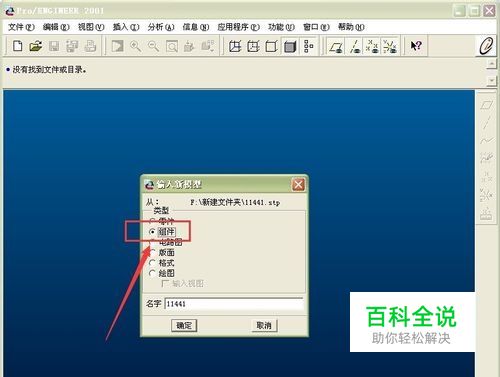

    找到文件后,双击文件或者是选中文件然后点击【确定】即可。然后在打开页面上选择【组件】,然后关闭【信息窗口】,即可显示出图了。

  • 04

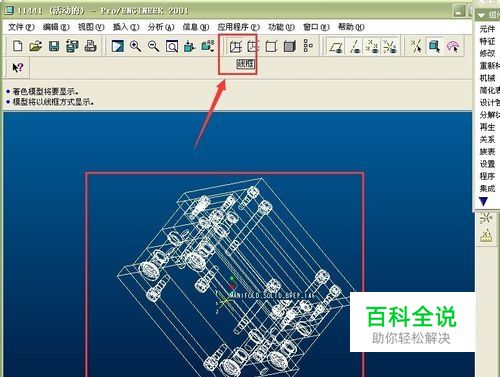

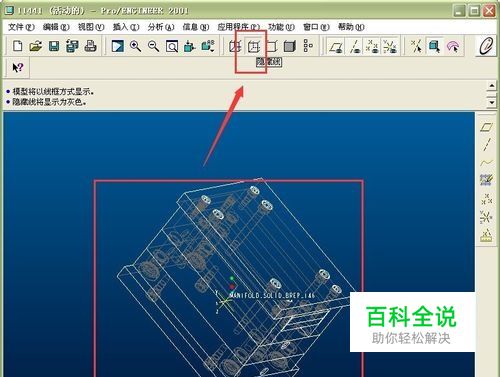

    图打开后,根据下图中标示进行选择,即可查看图的线性图框。如下图所示

  • 05

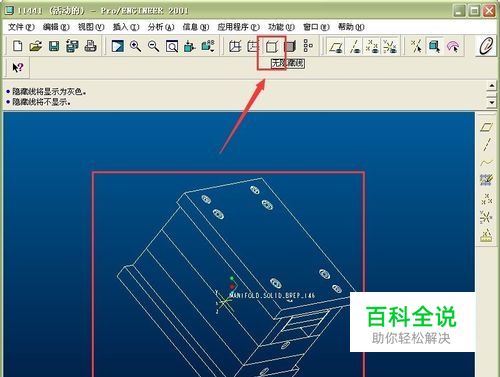

    然后隐藏线性图框,只需点击下图中标示的位置,即可隐藏图框,然后你就可以看到只是一个框架的结构了,内部的线框已经隐藏了。

  • 06

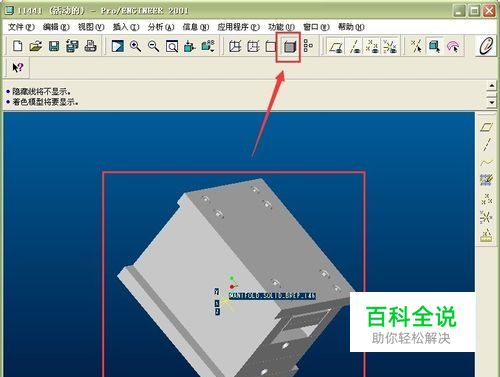

    然后想要恢复它实物图的样子,根据下图点击标示的位置即可显示出来了。
