用思科模拟器配置交换机和配置vlan
运用模拟器模拟对Cisco交换机的一些基本配置，以及划分虚拟局域网vlan。
操作方法
- 01

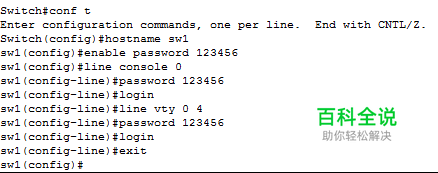

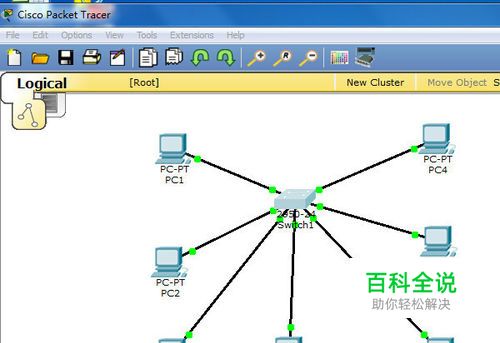

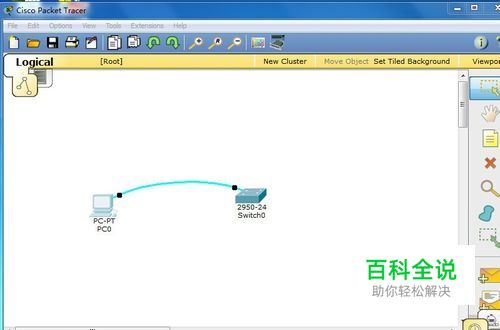

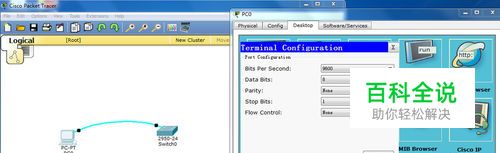

对交换机进行基本配置，点击电脑图标，打开超级链接---改交换机名字“sw1”---对交换机配置telnet以及enable密码和console端口密码，（选择如图用红色框圈的选择交换机、服务器和连接线）进入交换机的console口，如图
- 02

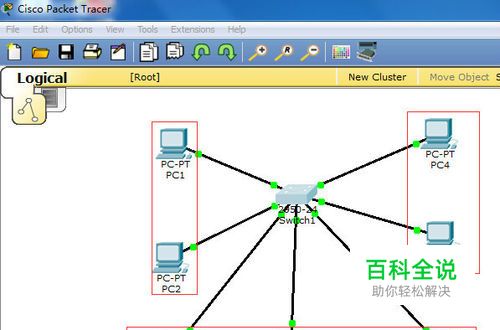

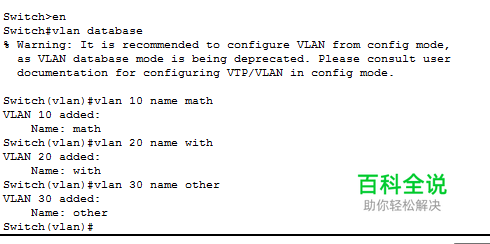

将服务器连接到交换机---对交换机配置vlan，配制方法是进入特权模式下，输入vlan database---进入vlan设置区---设置三个vlan：vlan 10，vlan 20，vlan 30，如图
- 03

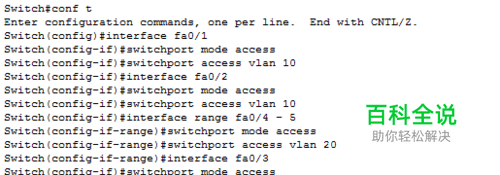

配置端口模式为access---将图中圈在一起的服务器划分到相应的vlan中，这些操作是在交换机的端口模式下进行的（两种方法一种是一个个的配置输入interface fa0/1 ---switchport mode access---switchport access vlan 10或者在连续的端口一起配置interface range fa0/4 - 5---switchport mode access---switchport access vlan 20
- 04

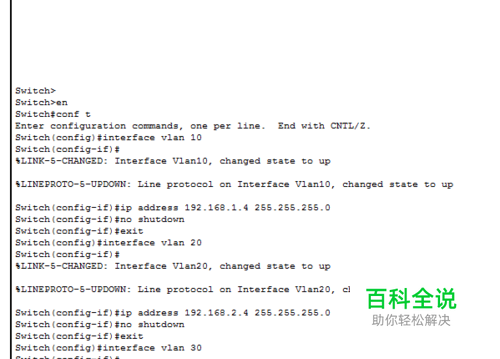

配置完vlan后，可以对每个vlan创建IP地址，之间可以实现各个局域网的通讯，而两个不同的vlan却不能通讯，如在特权模式下输入interface vlan 10---ip address 192.168.1.4 255.255.255.0---no shutdown,如图
- 05

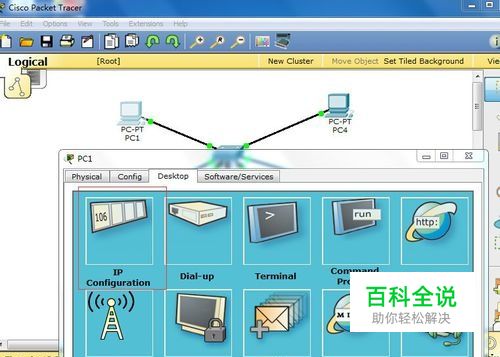

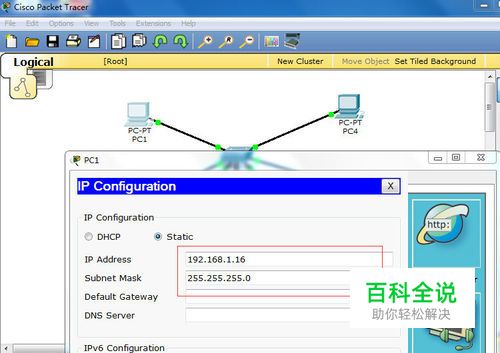

对交换机配置完成后，要对服务器分配地址，点击服务器如pc1---点击deskop选项，点击如图圈的图标，输入相应的地址，如图
- 06

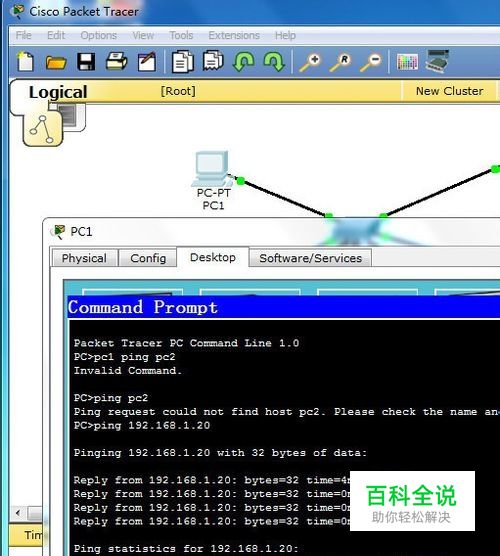

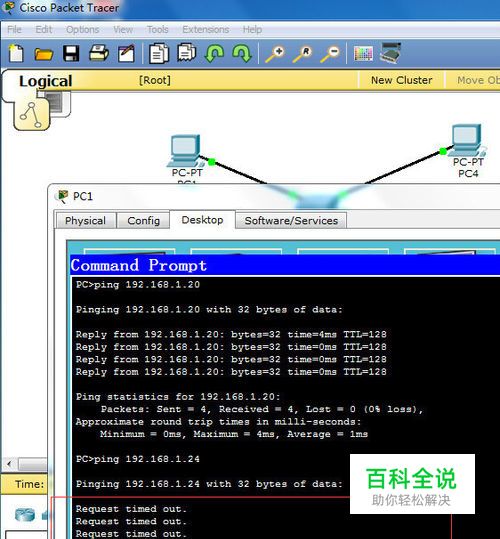

配置好地址后，对其进行测试，pc1 ping pc2能ping通（必须在同一网段），pc1ping pc3使是在同一网段上也ping不通，如图
