怎样在CAD布局里画施工图
现在很多装饰公司的施工图都是在CAD布局中绘制,在布局里面画图,方便管理图层和修改图纸。现在我们来学习怎样在CAD布局里画施工图。
操作方法
- 01

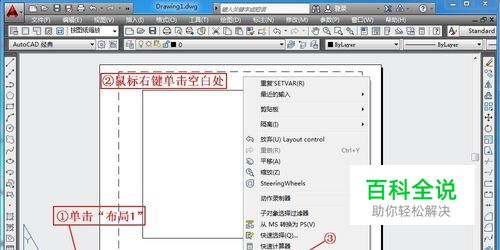

打开AutoCAD,关闭栅格。单击“布局1”,鼠标右键单击空白处,单击“选项”。
- 02

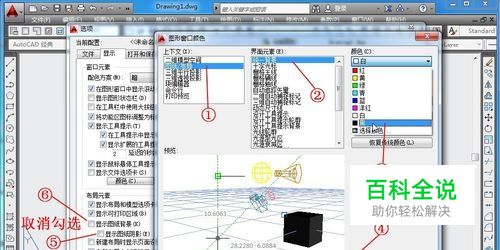

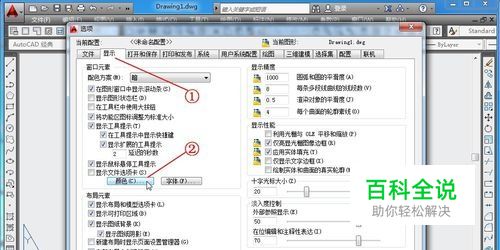

打开“选项”对话框,在“显示”选项卡里面单击“颜色”,打开“图形窗口颜色”。选择:图形/布局→统一背景→黑→应用并关闭。取消勾选“显示图纸阴影”,再取消勾选“显示图纸背景”。
- 03

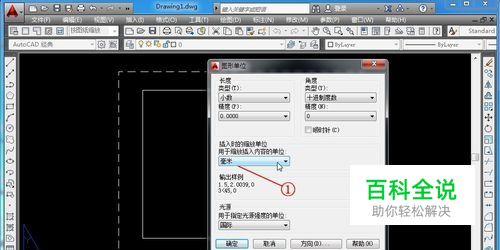

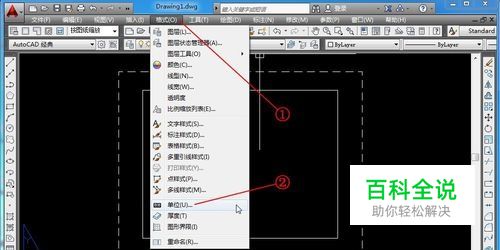

菜单:格式→单位。在“图形单位”对话框里面选择“毫米”。
- 04

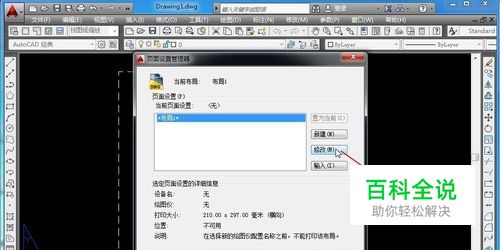

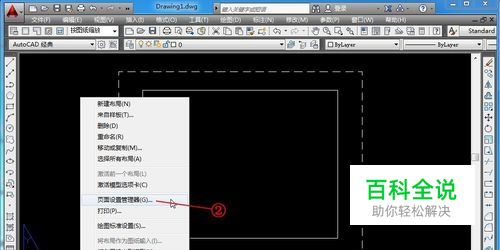

右键单击“布局1”,选择“页面设置管理器”。在页面设置管理器”选择“修改”。
- 05

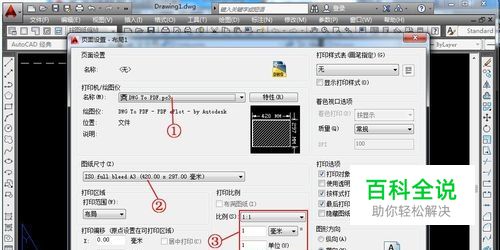

在“页面设置-布局1”里面,“打印机/绘图仪”选择“DWG To PDF.pc3”。 “图纸尺寸”选择“ISO full bleed A3(420x297毫米)”, “打印比例”设置“1毫米=1单位”。最后确定。
- 06

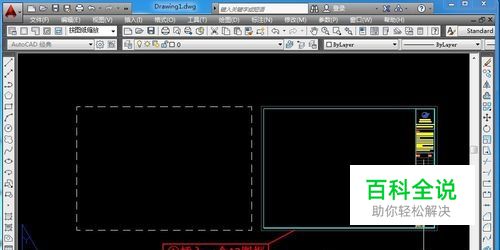

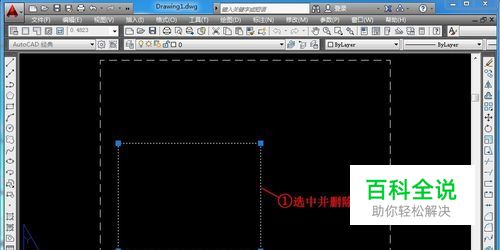

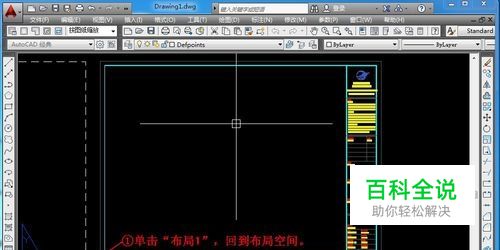

删除默认视口,插入一个A3图框。单击“模型”,在模型空间绘制如图所示平面图。再单击“布局1”,回到布局空间。
- 07

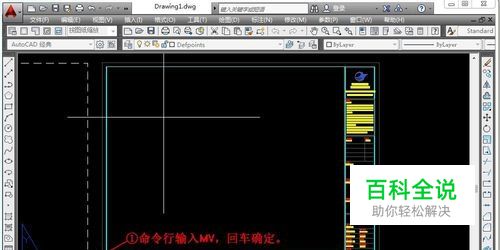

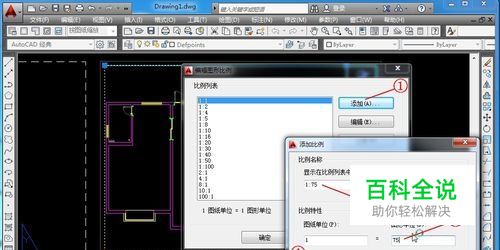

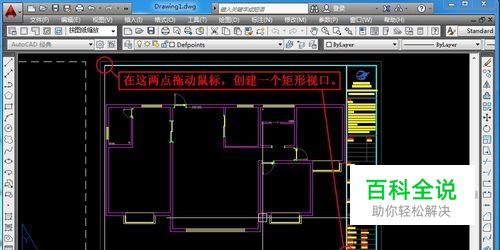

命令行输入“MV”,回车确定,在如图位置拖动鼠标,创建一个矩形视口。 单击选择视口,再单击“视口比例”按钮,选择“自定义”。打开“添加比例”对话框。设置比例名称“1:75”,图纸单位:1,图形单位:75。确定。
- 08

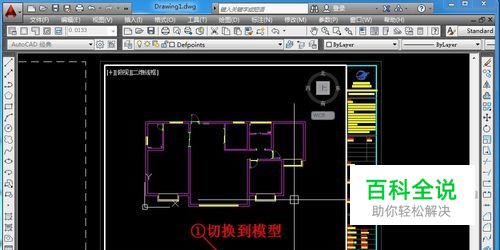

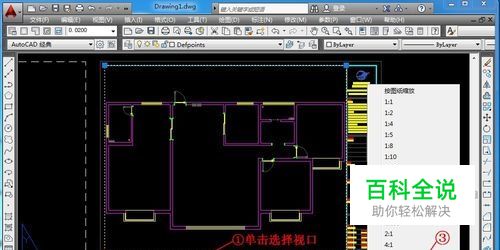

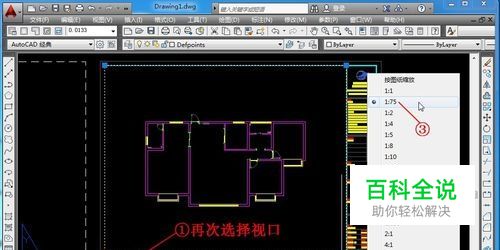

再次选择视口,单击“视口比例”选择“1:75”。 然后单击“锁定/解锁视口”按钮,锁定视口比例。 单击“图纸”按钮,转到“模型”。
- 09

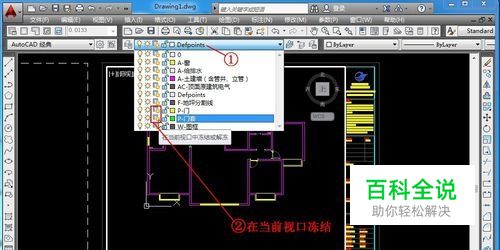

在“图层控制”里面,选择“在当前视口冻结或者解冻图层”按钮,在当前视口冻结“门层”和“门套层”。
- 10

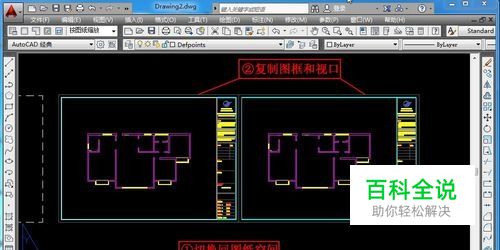

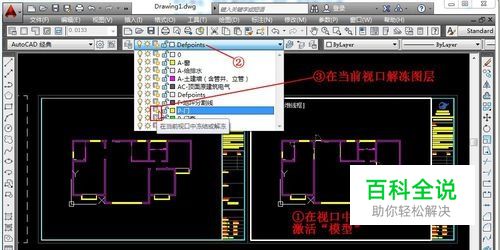

单击“模型”按钮,转到“图纸”。 如图所示,复制图框和视口到右侧。在右侧视口中双击鼠标,激活“模型”。在“图层控制”里面,在当前视口解冻“门层”和“门套层”。 完成两张图纸的制作。
