CAD绘图中怎样查询不规则图形的周长和面积？
CAD绘图中查询不规则图形的周长和面积科分为两步，第一步为将不规则图形合成面域，第二步为查询周长及面积。
操作方法
- 01

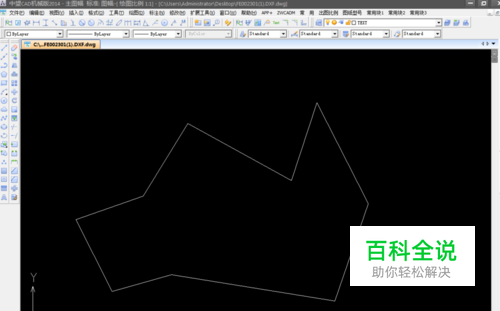

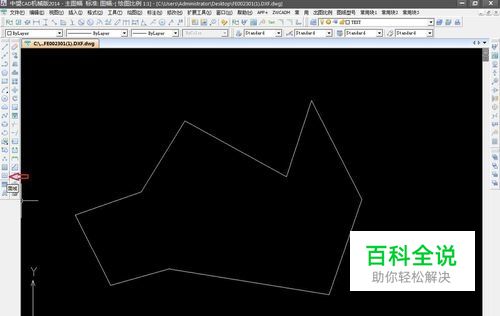

首先将不规则图面单独拉出来，合成单独面域，操作如下： 选择面域工具——选择对象——鼠标右击确认；
- 02
确认后，命令行会显示：创建一个面域；
- 03

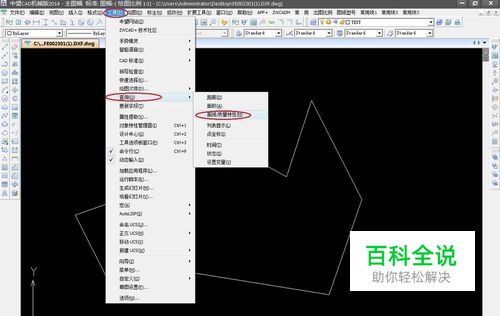

然后点击工具——查询——面域质量特性；
- 04
然后选中图形，显示数据如图：
- 05

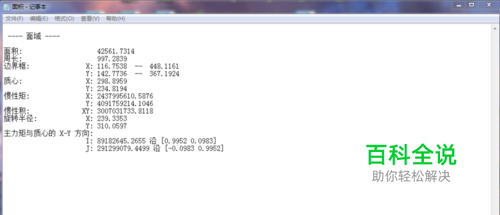

输入“Y”导出数据，完毕，如图：
赞 (0)
CAD绘图中查询不规则图形的周长和面积科分为两步，第一步为将不规则图形合成面域，第二步为查询周长及面积。
首先将不规则图面单独拉出来，合成单独面域，操作如下： 选择面域工具——选择对象——鼠标右击确认；
确认后，命令行会显示：创建一个面域；
然后点击工具——查询——面域质量特性；
然后选中图形，显示数据如图：
输入“Y”导出数据，完毕，如图：
