将jpg等图片文件转为dwg、dxf等CAD矢量文件

有时我们找到一些图片文件想要将它们画成cad，又嫌麻烦，就可以使用软件，直接转成cad文件。

操作方法

  • 01

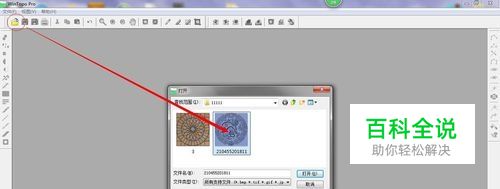

    打开WinTopo矢量转换。打开文件，找到需要转换的图片。

  • 02

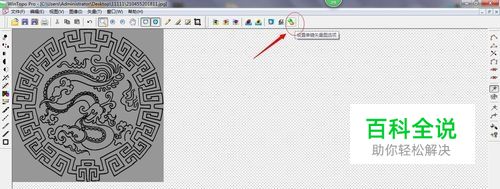

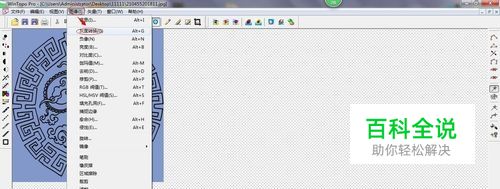

    从图像中调灰度转换。

  • 03

    在设置如图所示的单键矢量图选项。

  • 04

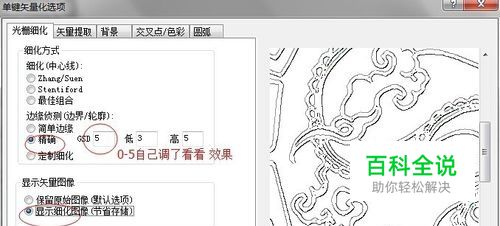

    如图所示，在光栅细化中，调节边缘侦测，其中GSD值为1-5，自己调了看看效果。（转换图时，可以把这一列中的都调了试试，看看那个效果好）显示细化图像，比较容易看清调后的效果。

  • 05

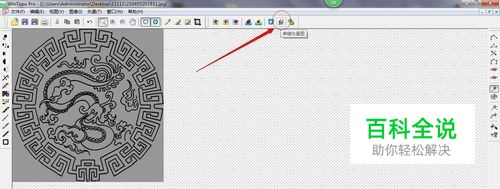

    再按如图所示的单键矢量图。

  • 06

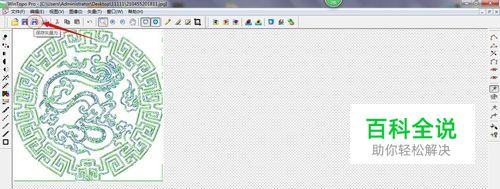

    再点保存矢量图为。如图所示。

  • 07

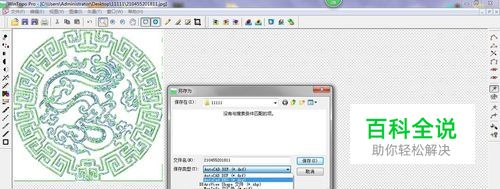

    选dwg格式或dxf格式，我一般选dxf格式，感觉兼容性好些。

  • 08

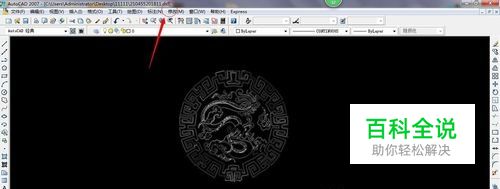

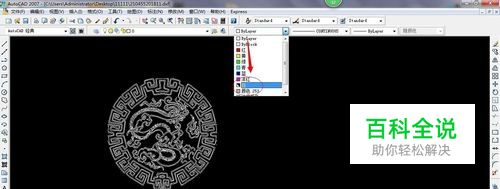

    再从cad打开，出现如图所示效果。再把线性改为白色，就ok了。
