华为荣耀V10拆机过程及详细操作步骤

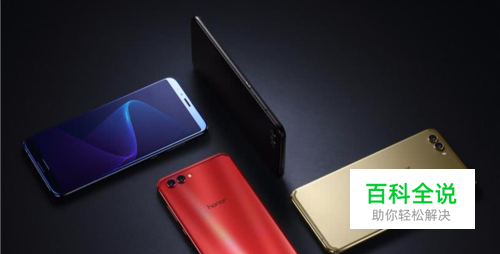

华为荣耀V10搭载麒麟970处理器,配备5.99英寸LCD材质18:9的全面屏,前置指纹,机身厚度为6.97mm,有黑红蓝金四种颜色可选,电池容量为3750,接下来,让我们一起来看看它的内部构造是怎样的。

操作方法

  • 01

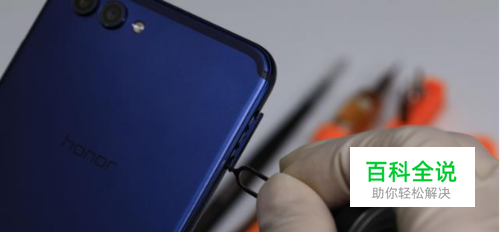

    先将荣耀V10手机关机,然后用卡针将卡托取下。

  • 02

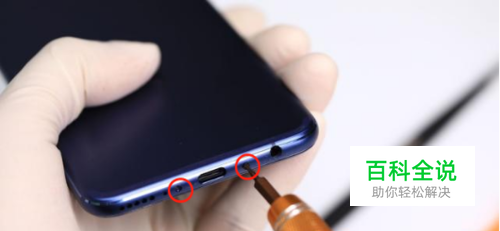

    接着用六角螺丝刀卸去底部两颗螺丝。

  • 03

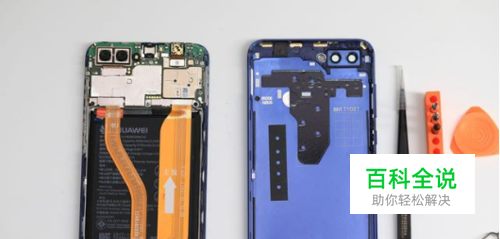

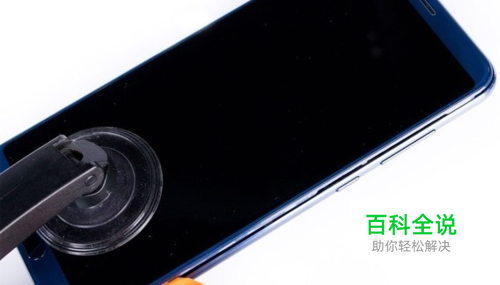

    卸完螺丝后,我们先用吸盘从底部USB接口吸起屏幕部分,随后用撬片从缝隙处左右划开屏幕,打开屏幕,将屏幕分离。

  • 04

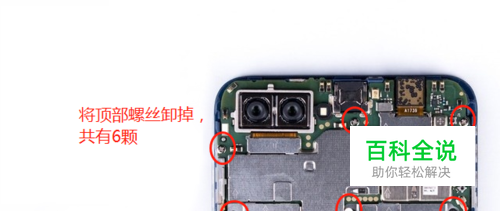

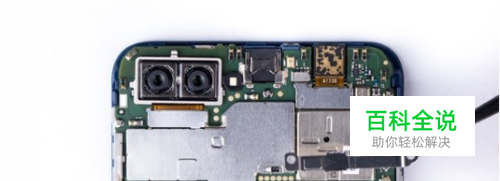

    接下来,我们将手机顶部螺丝拧下来,共6颗。

  • 05

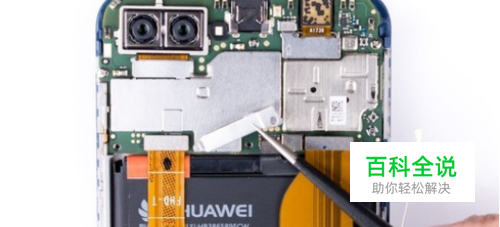

    然后取下左右两个排线固定挡板。

  • 06

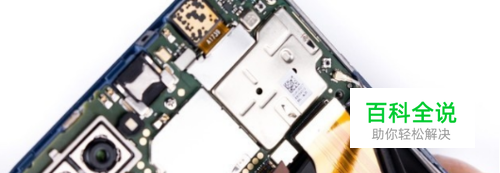

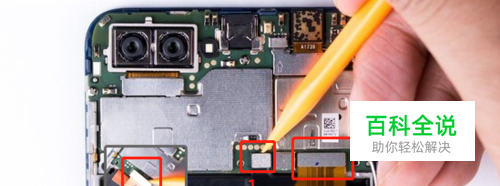

    接着先断开电源连接器,再断开PCB排线以及显示器排线,右侧的同轴线也要断开,步骤如图所示。

  • 07

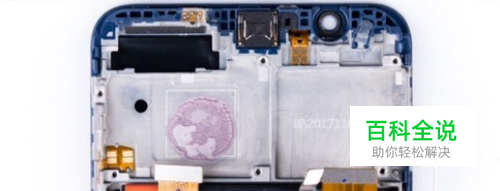

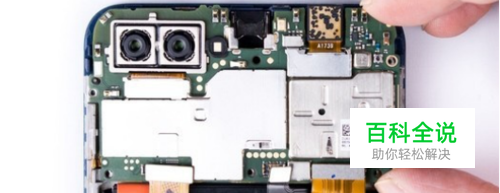

    以上步骤做完后,我们就可以将主板拿出,附上一张主板取出后的机身顶部图。

  • 08

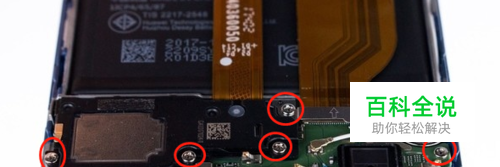

    接下来拆解的是机身底部,先将机身底部螺丝拧下来。

  • 09

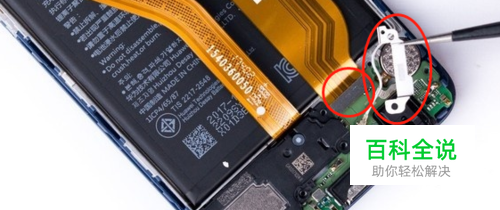

    接着将连接器的固定盖板取下来,然后断开底部PCB连接线。

  • 10

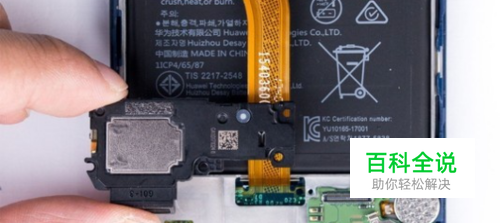

    最后,将扬声器及PCB分离出来,此次拆机结束。
