天正CAD如何添加家具【百科全说】

CAD是在建筑领域广泛使用的绘图软件，无论在工作还是学习中，都会经常用到AUTOCAD进行图纸的绘制，在使用AUTOCAD绘制建筑图纸时，我们需要在平面图上放置一些家具，来增加平面图的整体效果，同时形象表现出平面图中各个房间的具体用途，下面我们就来看看如何使用AUTOCAD添加家具。

操作方法

01

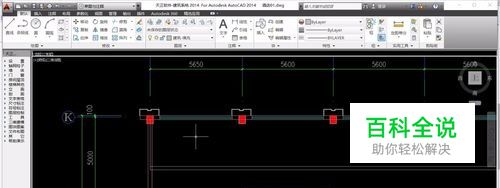

首先，我们开启AUTOCAD绘图软件，使用AUTOCAD开启我们需要进行家具添加的图纸，使用鼠标的滑轮扩大图纸，调整图纸到合适的位置，方便我们进行家具的绘制。
02

在AUTOCAD中并没有直接的家具添加命令，我们需要在天正绘图左侧的工具栏中选择“图块图案”，在弹出的次菜单中，选择“通用图库”进入系统预设图库。
03

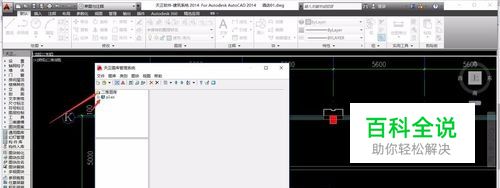

确定“通用图库”命令后，会自动弹出图库窗口，我们在弹出的窗口中，选择“二维图库”，确定后，会弹出此文件夹，双击打开。
04

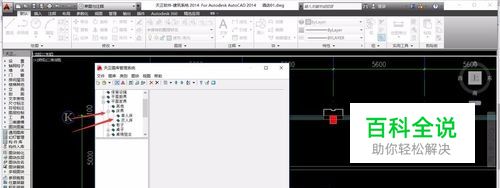

可以看到，出现了一系列的菜单选项，其中包含各种平面家具洁具，以及建筑的配景等，我们点击“平面家具”，进入到预设的平面家具图形列表中。
05

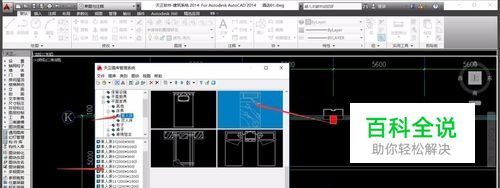

点开“平面家具”菜单后，系统会弹出一系列的家兔预设图纸图形，我们可以选择我们需要的家具类型进行点击选择，我们以家具床为例，点击确定床的类型。
06

确定家具的类型之后，在窗口的右侧会出现系统拥有的各类图形，我们可以浏览各种不同的图案，来选择我们需要的家具类型，双击即可进行确定。
07

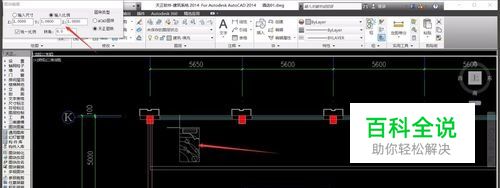

确定我们需要的家具类型后，即可进行家具的放置，在AUTOCAD的绘图页面的左上角，可以对家具的具体属性信息进行设置，家具会随鼠标进行移动。
08

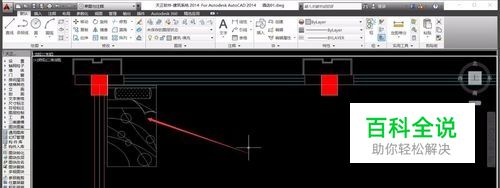

调整家具尺寸后，将鼠标移动到合适的位置，单击鼠标左键即可确定家具的放置，将家具放置到合适的位置，这样我们就完成了家具的放置。
09

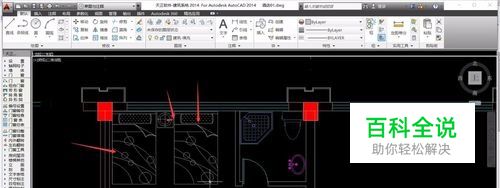

如果我们需要多次放置，我们可以按下空格键，进行命令的延续，即可继续放置相同的家具，但是如果需要其他家具添加，就需要重新进入家具的选择窗口。
10

这样我们就完成了AUTOCAD的家具添加，后续绘图时，在房间相同的情况下，我们可以直接进行大范围的复制操作，将家具整体进行复制粘贴，从而节约大量的时间和操作。
