sketchup如何创建方程曲面

曲面在建筑上的运用越来越广泛,而方程曲面无疑是其中最美的一种,因此我现在来介绍一种sketchup创建方程曲面的方法——SurfaceGen插件生成曲面。

步骤/方法

  • 01

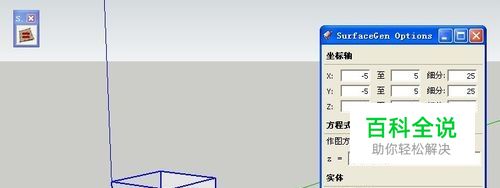

    打开sketchup

  • 02

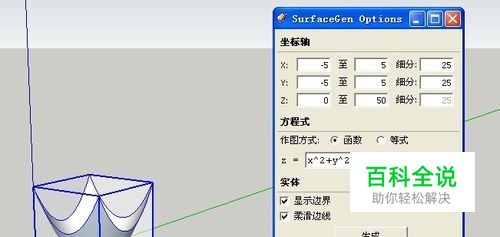

    运行SurfaceGen,测试默认方程

  • 03

    是不是有点看不懂,我们来个简单的Z=X

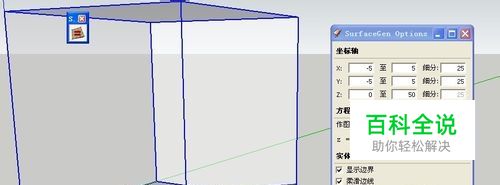

  • 04

    将坐标调为下图数值

  • 05

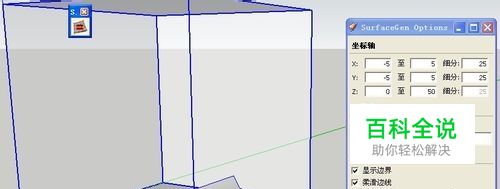

    上图很明显是一个平面,我们接下来做一个简单的曲面,Z=1/X

  • 06

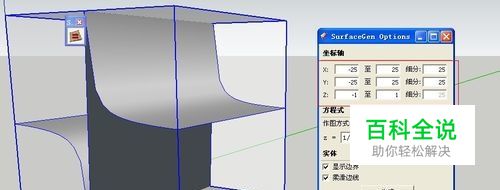

    效果不明显,很显然是取值的问题,我们改成下图,测试一下,如图:

  • 07

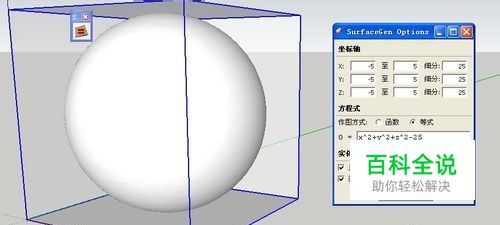

    从左面看是不是下我的学的解析方程平面图啊……上面是函数式,下面我们来个等式,一个半径为5的球体,0=x^2+y^2+z^2-25,效果如下

  • 08

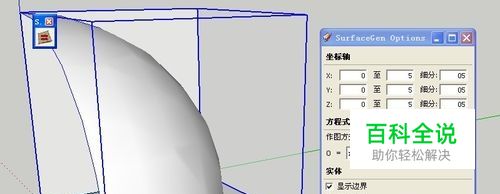

    将细分调小,曲面就没那么平滑了

  • 09

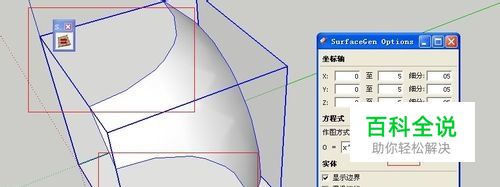

    将半径调大就成下图这个样子了,可见曲面只能建在预先设定的盒子里
