CAD怎么绘制一个平面吊钩图？
CAD怎么画吊钩
操作方法
- 01

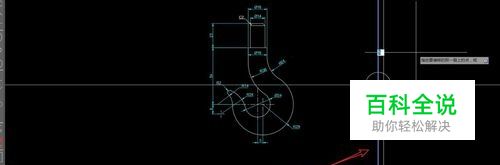

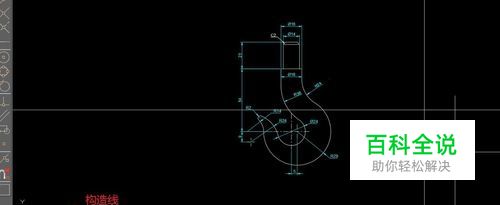

1.打开CAD，先用【构造线（xl）】命令画一个十字,把φ24画好，把竖向中心线往右偏移5mm，画R29，如图
- 02

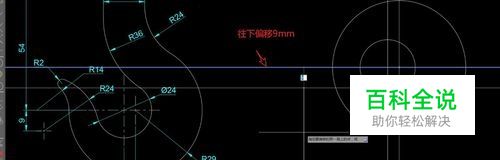

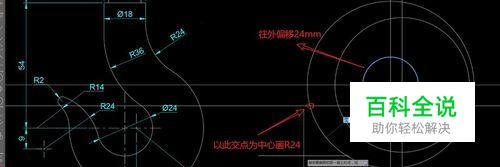

2.把横向中心线往下偏移9mm，φ24的圆往外偏移 24mm，产生的交点为中心，画R24，如图
- 03

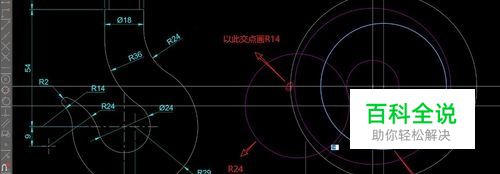

3.把R29往外偏移14mm，与横向中心线产生的交点画R14，如图，
- 04

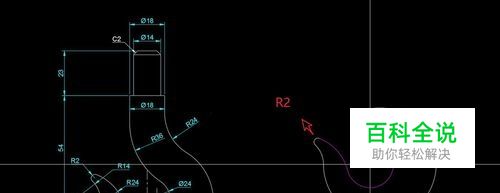

4.把多余的线修剪好，再画圆角R2，如图
- 05

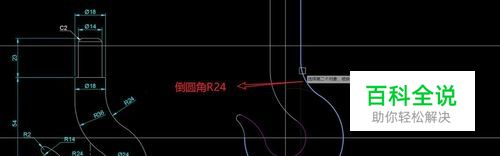

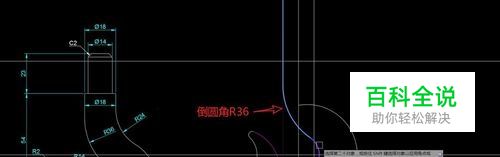

5.横向中心线往上偏移54mm，竖向中心线往两边偏移9mm，画R36与R24的圆角如图
- 06

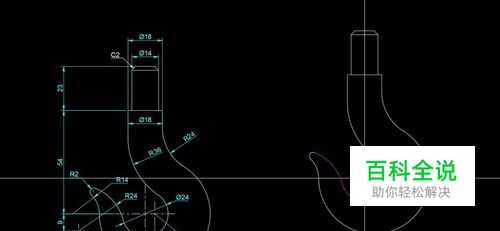

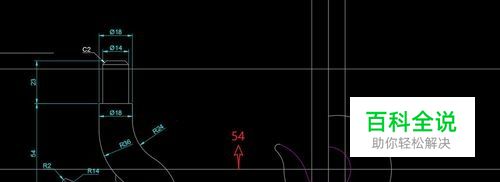

6，把φ14的尺寸画好，倒C2的直角，再把多余的线条修剪掉。如图
- 07

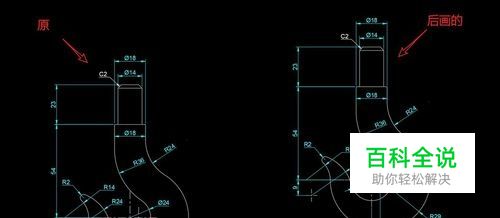

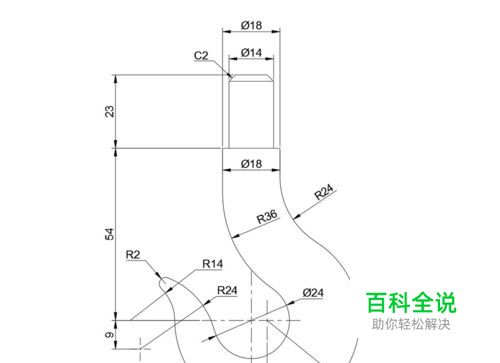

7.最后把尺寸标注好，图纸就完成了！如图。
