multisim使用:[7]万用表

本篇为刚使用multisim的朋友介绍万用表的相关使用问题;

操作方法

  • 01

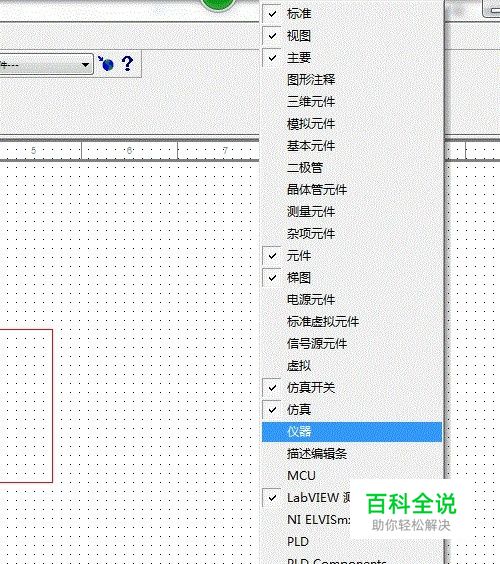

    万用表是我们电路测试仿真分析中最常用的工具了,很多刚使用multisim的朋友们可能不熟悉所以也介绍一下;万用表在哪?首先要找到仪器工具栏,有时候仪器工具栏没有显示出来,那么在菜单栏或者其他工具栏的空白地方右键会弹出工具栏显示面板,这里可以显示关闭所有的工具栏,选项前面标记对号的都是现在已经显示出来的;

  • 02

    实际上,multisim中还有另一个工具比万用表更好用——探针,使用探针观察交直流电压电流等更加方便快捷,关于探针将在下一篇经验介绍;

  • 03

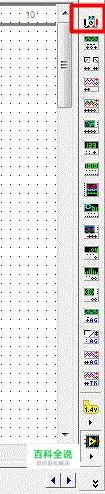

    将仪器工具栏显示出来后默认情况下会在工作区右面的位置,仪器工具栏包含了各种仪器工具方便我们调用,从上往下依次是万有表、函数信号发生器、功率表、示波器、四踪示波器、波特图示仪,频率计等等,这些仪器在本系列经验的前面几篇经验已有相关介绍这里不再赘述;

  • 04

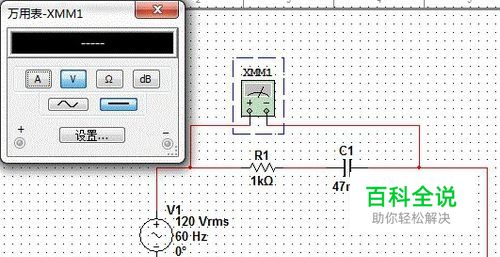

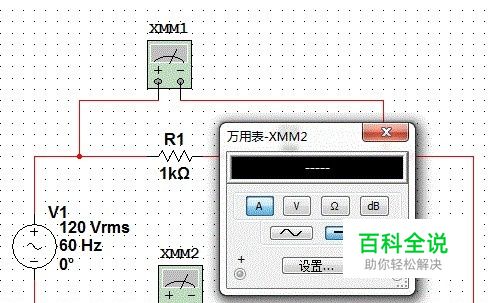

    单击即可选择万用表,然后在电路图合适位置放置,如果要观察电压那么将万用表两接线端与待测节点并联,然后双击打开电压表选择电压;电流表则是串联,欧姆表是并联;万用表还有一个不常用的db选项,这个是分贝档,指的是信号(通常是音频)的电平,其实质上是交流电压表,读数按照电压与负载的关系以对数的形式显示,单位是分贝;

  • 05

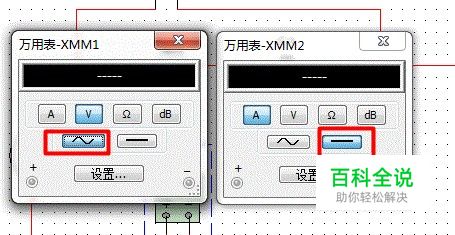

    另外不要忘了直流和交流开关,观察交流信号时选波浪线,观察直流信号时选直线,如图:

  • 06

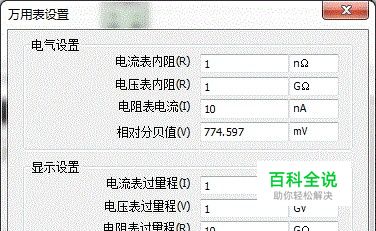

    万用表的电气参数如电流表内阻,电压表内阻,电阻表电流,量程等都是可以设置的,通过双击打开万用表面板单击设置即可打开设置面板,参数不同是会影响测量精度的,设置面板如图
