bigemap高程点数据转成南方 CASS 的 DAT格式
bigemap
操作方法
- 01

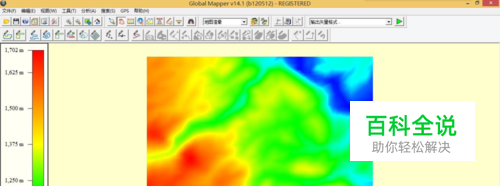

第一步：将下载好的高程数据DEM直接拖到global mapper中(如何下载高程DEM？)，如下图所示：
- 02

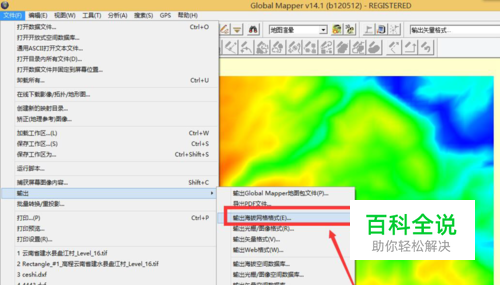

第二步：将DEM数据保存为高程点的文本文件，如下图：
- 03

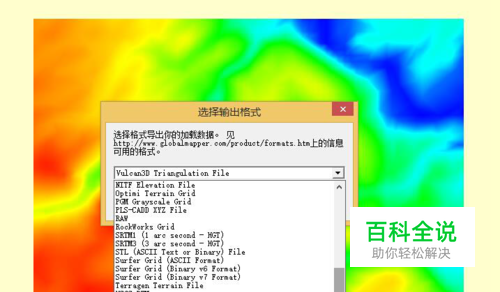

点击后，出现下图：
- 04

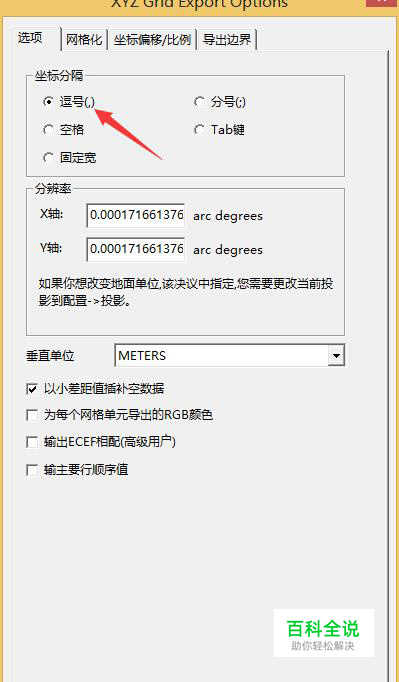

选择XYZ格式，点击【确定】，弹出对话框，选择下图： 选择【逗号】间隔，点击【确定】保存。
- 05
第三步：将保存的XYZ格式的文件用EXCEL打开，需要将保存为XYZ的文档后缀名改为TXT，如下图：
- 06

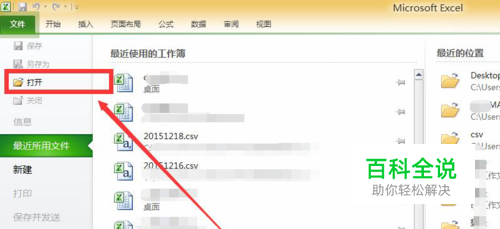

打开空白的EXCEL工具，导入【ABC.txt】文件，如下图：
- 07

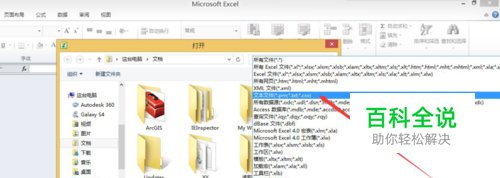

然后选择打开格式为【txt】，如下图：
- 08

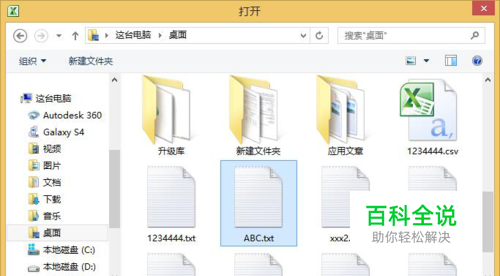

然后选择【ABC.txt】,如下图：
- 09
选择【打开】，如下图：
- 10

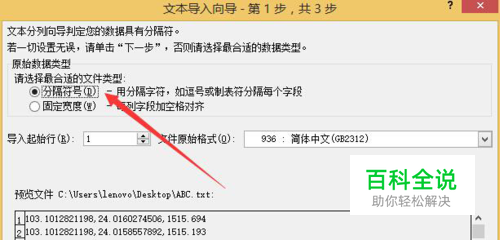

点击【下一步】，如下图：
- 11

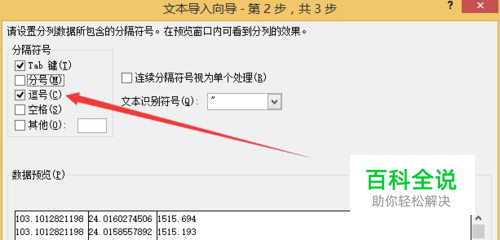

选择【逗号】，点击【下一步】，如下图：
- 12

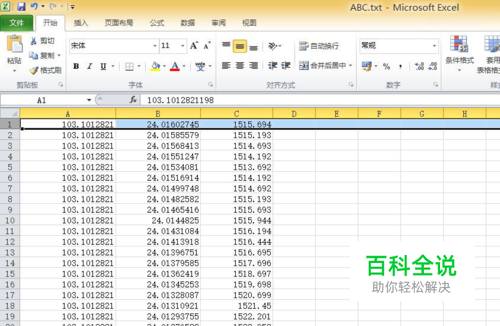

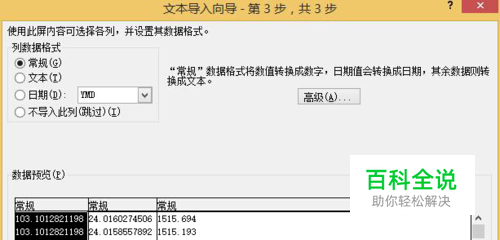

点击【完成】，如下图：
- 13

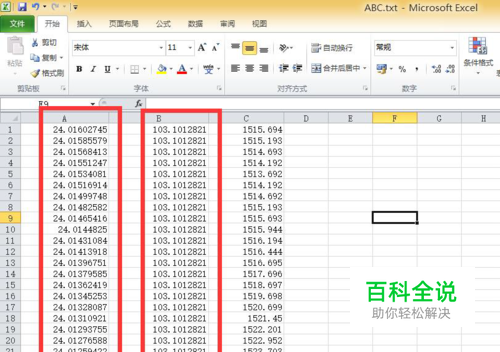

注意：因为南方CASS的经纬度和CAD的经纬度坐标是反的，所以我们需要对换经度和纬度的顺序，对换后，如下图：（此处是经纬度坐标，也可以转xi'an80或者Beijing54的直角坐标，详见这里）
- 14
第四步：保存为DAT格式
- 15

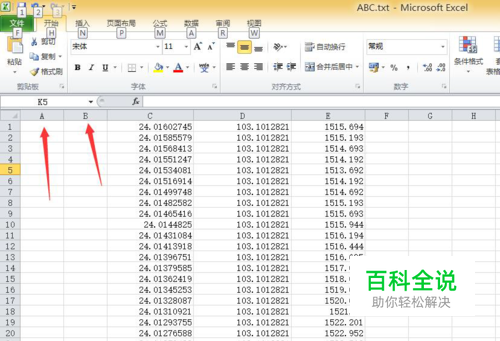

在EXCEL插入两列空白列，如下图：
- 16

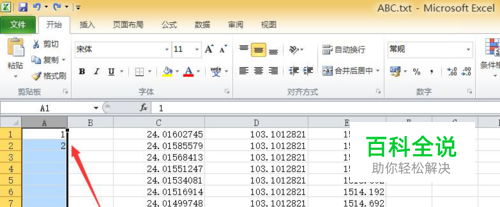

在A列插入数字序列,在A列第一行写上数字1，第二行写上数字2，如下图：
- 17

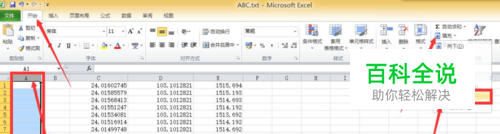

然后选择A列，在【开始】-【填充】菜单下选择【系列】如下图：
- 18

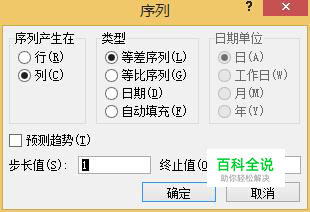

选择后，弹出如下对话框：
- 19

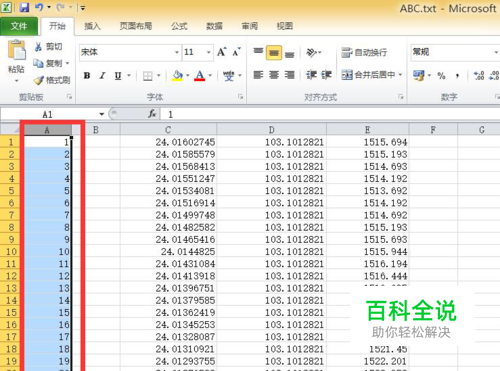

选择 【确定】，如下图：
- 20
另存为DAT格式，如下图：
- 21

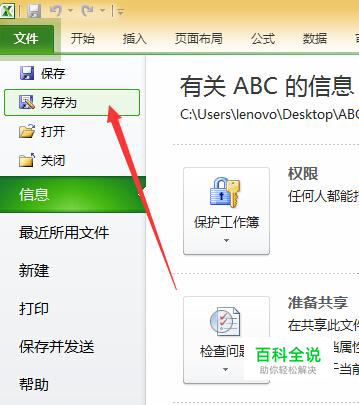

选择【另存为】，如下图：
- 22

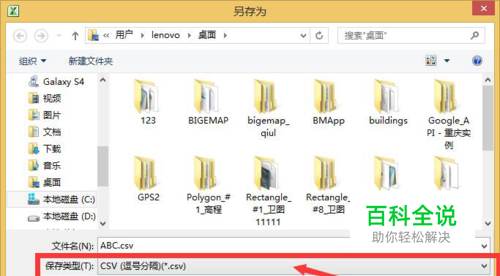

选择保存类型为【CSV】，然后将保存后的CSV格式修改后缀名为【DAT】，如下图：
- 23

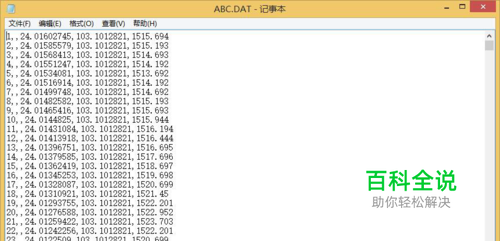

到此，南方CASS 需要的 DAT文件就生成了，用文本文件打开可以看到是这样的格式，如下图：
