在Windows Server 2003中设置群集磁盘

在介绍有关设置群集磁盘方面的知识之前，首先来了解一下在群集运作中担当重要角色的仲裁资源—仲裁磁盘。
仲裁磁盘用于存储群集配置数据库检查点和日志文件，日志文件可协助管理群集和维护一致性。建议用户按照以下步骤仲裁磁盘步骤进行设置：在每个群集中，都有一个单一资源被指定为仲裁资源。建议用户创建一个最小50MB的逻辑驱动器用作仲裁磁盘，对于 NTFS分区而言，最佳的空间大小是500MB，如果能将一个单独的磁盘作为仲裁资源将更佳。在群集服务安装过程中，用户必须为仲裁磁盘提供驱动器盘符。常用的标准盘符为Q，本例中也将使用Q作为仲裁磁盘的盘符。配置共享磁盘的步骤如下：

步骤/方法

  • 01

    第1步，首先关闭所有节点，然后打开共享存储设备并打开节点1。 小提示：这里所说的节点一律是指服务器。

  • 02

    第2步，在节点1上，右键单击“我的电脑”图标，选择快捷菜单中的“管理”命令，打开“计算机管理”控制台窗口。在左窗格中展开“存储”目录，选中“磁盘管理”选项。这时右窗格中会显示出所有磁盘驱动器的信息。

  • 03

    第3步，用鼠标右键单击基本磁盘的“未指派”区域，在弹出的快捷菜单中选择“新建磁盘分区”命令，打开“新建分区向导”，并单击“下一步”按钮，如图2009010914所示。 图2009010914 选择“新建磁盘分区”命令

  • 04

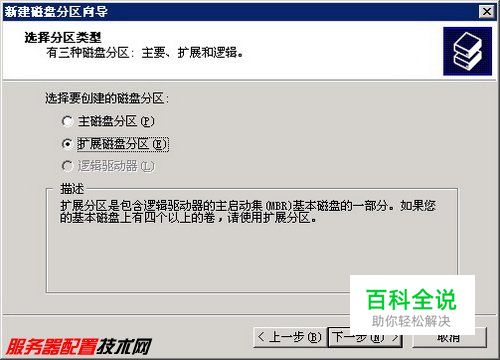

    第4步，在打开的欢迎向导页中单击“下一步”按钮，打开“新建磁盘分区向导”。在“选择分区类型”向导页中选中“扩展磁盘分区”单选框，并单击“下一步”按钮，如图2009010915所示。 图2009010915 选择磁盘分区类型

  • 05

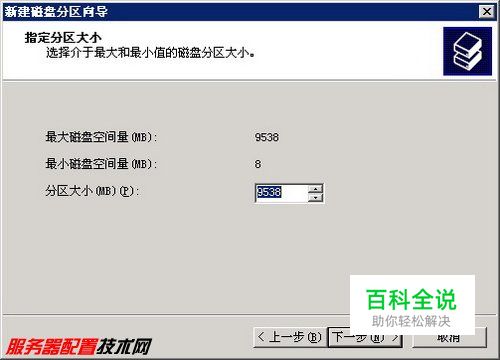

    第5步，打开“指定分区大小”对话框，调整“分区大小”微调框的值确定扩展分区的容量大小。默认将分区大小设为最大，本例采用默认的最大值，依次单击“下一步/完成”按钮完成新建过程，如图2009010916所示。 图2009010916 指定扩展分区的容量大小

  • 06

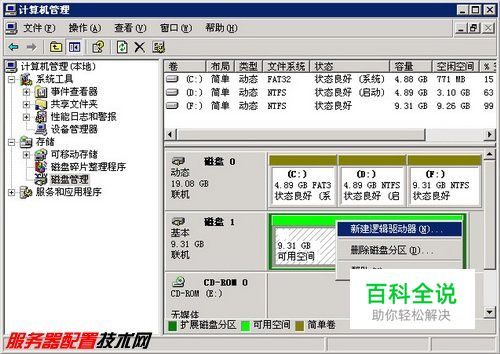

    第6步，在新建的基本磁盘扩展分区上单击右键，选择“新建逻辑驱动器”命令，如图2009010917所示。 图2009010917 选择“新建逻辑驱动器”命令

  • 07

    第7步，进入“新建磁盘分区向导”，单击“下一步”按钮。打开“选择分区类型”向导页，默认选中了“逻辑驱动器”向导页，直接单击“下一步”按钮。

  • 08

    第8步，打开“指定分区大小”向导页，设置第一个逻辑驱动器的大小（如2000MB）。单击“下一步”按钮，如图2009010918所示。 图2009010918 指定逻辑驱动器大小

  • 09

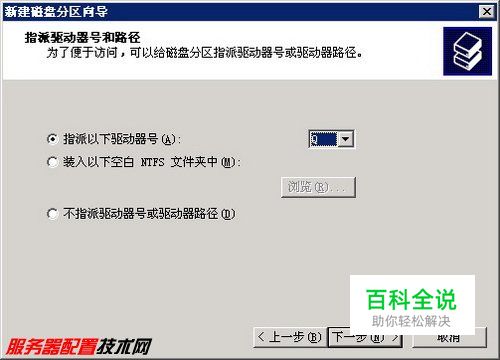

    第9步，在打开的“指派驱动器号和路径”向导页中，单击“指派以下驱动器号”右侧的下拉三角，选择一个驱动器盘符。建议使用在字母表上比默认列举的字母更靠后的驱动器盘符。通常驱动器盘符Q可以用于仲裁磁盘，而R、S等字母则用于数据磁盘，如图2009010919所示。 图2009010919 指派驱动器盘符 小提示：如果用户计划使用卷装载点，则不要对逻辑驱动器分配驱动器盘符。

  • 10

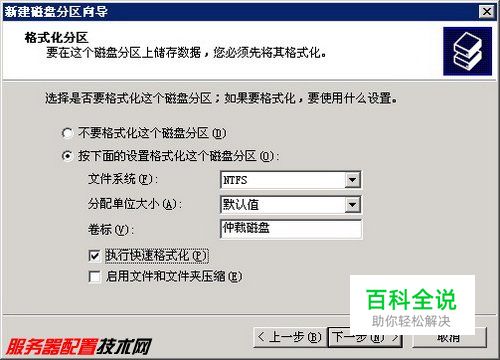

    第10步，打开“格式化分区”向导页，默认情况下选择使用NTFS格式化分区。建议在“卷标”编辑框中输入该逻辑驱动器的标识，这会在还原磁盘时大大减少故障排除时间（本例输入“仲裁磁盘”）。然后选中“选择快速格式化”复选框，并依次单击“下一步/完成”按钮，如图2009010920所示。 图2009010920 格式化逻辑驱动器

  • 11

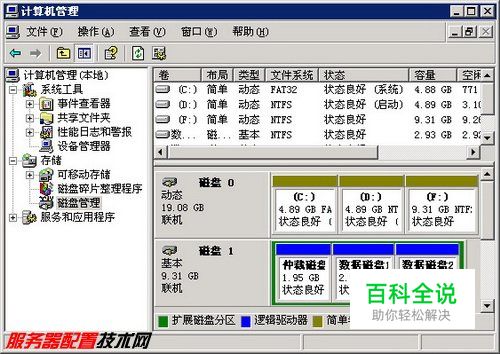

    重复步骤6至步骤10，利用剩余的扩展分区创建逻辑驱动器R、S，如图2009010921所示。 图2009010921 成功创建群集磁盘
