UG做模具分析的分模线设计要领
关于UG一些比较复杂的产品分模线设计要领
操作方法
- 01

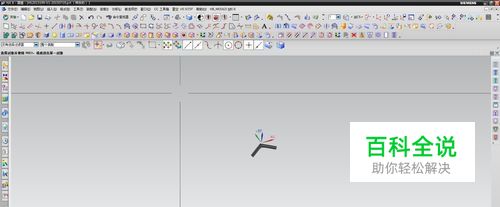

打开所需要的分模的产品，了解分模的位置
- 02

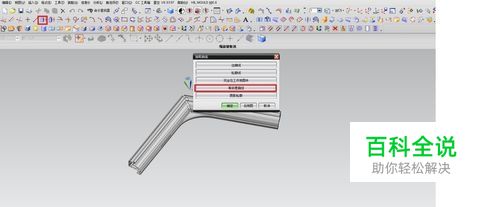

我们选择分模线一般在产品的最大轮廓线上，点击抽取曲线，灯轴曲线。
- 03

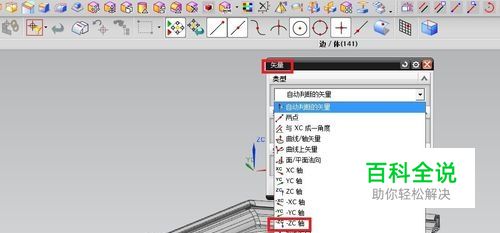

选择投影方向，也就是矢量，选择默认分模方向Z轴，这个方向与你的模具布局有关联关系
- 04

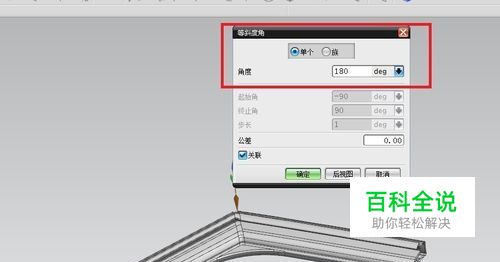

根据自己的模具设计方向选择角度，比如我们设计180度，一般选择垂直、平行等
- 05

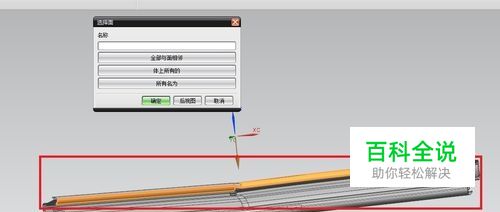

选择要需要分模的面，选好后点击确定，不要漏面，一定要全部选择
- 06

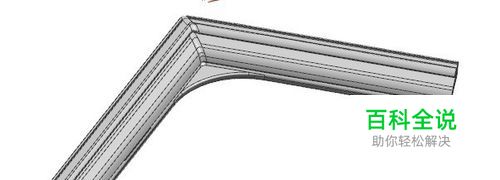

尚需步骤完成后点击确定得到我们需要的分模线
