如何用51单片机控制8X8LED点阵显示图形原理
LED点阵屏通过LED(发光二极管）组成，以灯珠亮灭来显示文字、图片、动画、视频等，是各部分组件都模块化的显示器件，通常由显示模块、控制系统及电源系统组成。LED点阵显示屏制作简单，安装方便，被广泛应用于各种公共场合，如汽车报站器、广告屏以及公告牌等。
操作方法
- 01

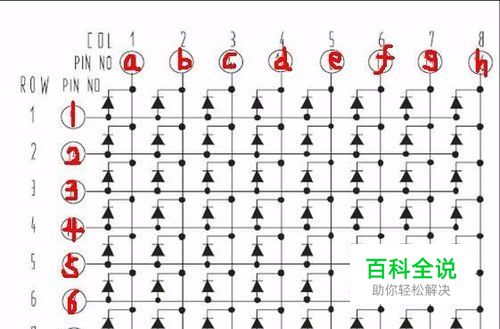

8X8点阵共由64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置1电平，某一列置0电平，则相应的二极管就亮；如要将第一个点点亮，则1脚接高电平a脚接低电平，则第一个点就亮了； 如果要将第一行点亮，则第1脚要接高电平，而（a、b、c、d、e、f、g、h ）这些引脚接低电平，那么第一行就会点亮；如要将第一列点亮，则第a脚接低电平，而（1、2、3、4、5、6、7、8）接高电平，那么第一列就会点亮.
- 02

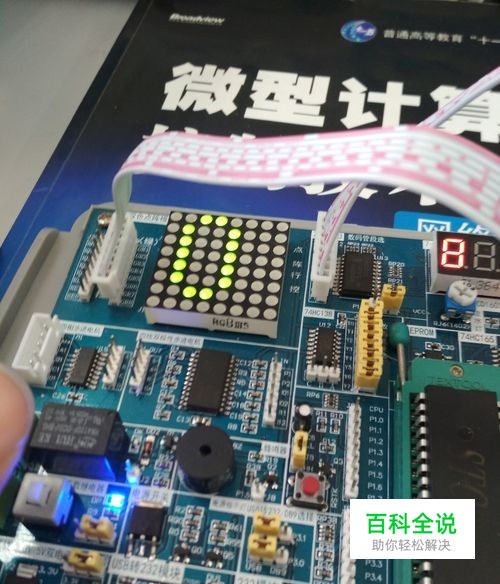

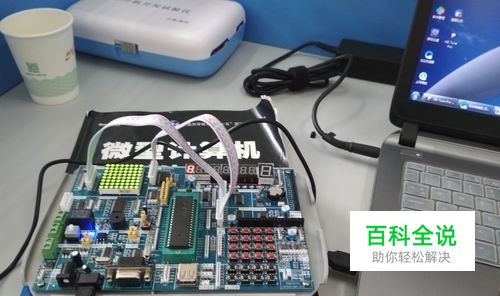

首先将开发板与电脑用USB线连接（连接串口可用），并用排线将芯片管教与点阵行孔和列控相连，如下图：
- 03

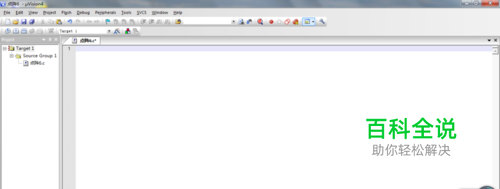

打开Keil软件进行控制程序编写，建立工程等不再赘述：
- 04

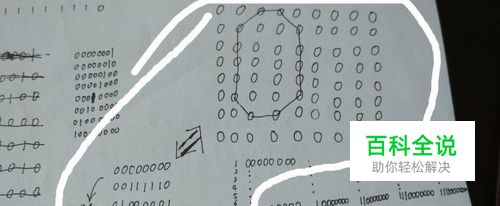

用一个8X8点阵显示数字0为例，下图为开发板LED显示数字0时，显示位置与电平对照图
- 05

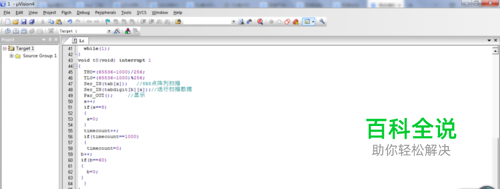

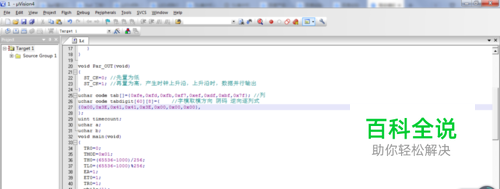

需要LED点阵显示数字0，采用点阵列扫描（如下程序），可将上图连线点电平设为1，再翻转90°，把每一行显示的二进制化为16进制，直接写在程序中即可，具体如下图示代码：
- 06

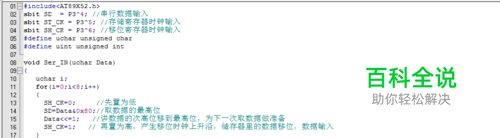

继续添加头文件、点阵显示程序、74HC595驱动程序，扫描延时程序等，写完完整程序后并生成hex文件：
- 07

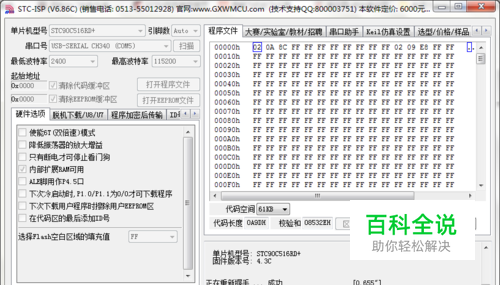

利用Stc-isp烧录软件进行烧录同时重启开发板：
- 08
可以看到LED点阵屏显示数字0
