AutoCAD中如何将直线或曲线分成三等份?
我们有的时候想把直线或曲线分成等份,怎么操作呢?
操作方法
- 01
这个方法可以将直线或曲线分成任意等份,我这里以曲线为例。
- 02

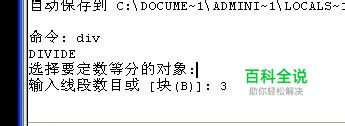

在命令行输入DIV命令,空格后选择要定数等分的对象再空格后输入3。
- 03
在“格式”菜单中选择“点样式”命令。
- 04

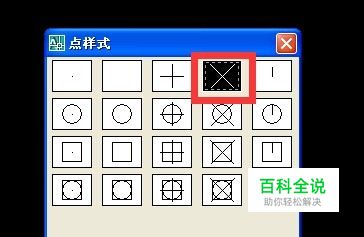

在“点样式”窗口中选择如图的点样式。
- 05

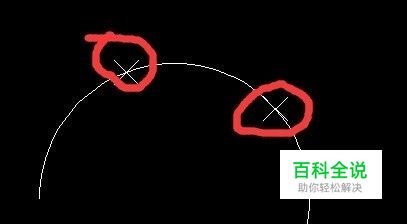

这个时候我们可以看到圆弧已经用点标记出三等份。
- 06

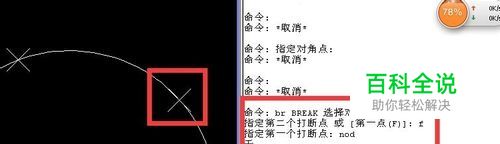

在命令行中输入BR命令,空格后选择对象,再输入F,选择第一点,使用NOD进行捕捉。再选择第二点,输入@。
- 07

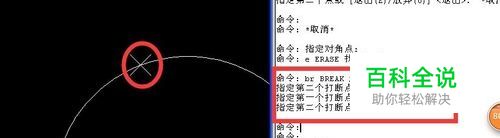

使用同样的方法再以第二点打断,这里@指的是跟上一点相同。
- 08

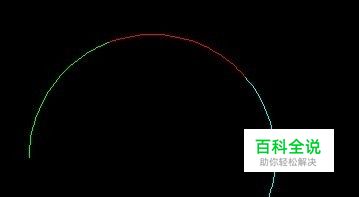

这个时候我将打成三等分,标记成不同颜色,你可以清楚的看到了。
