CATIA 3D数据转stp格式后怎么保留实体颜色信息

很多初学CATIA的朋友是不是发现经常CATIA转为stp格式，再次打开后不同零件的颜色信息消失了？其实如果要保存颜色信息，只需要将stp设置为214iso就可以了。具体方法如下

操作方法

  • 01

    启动电脑，启动CATIA

  • 02

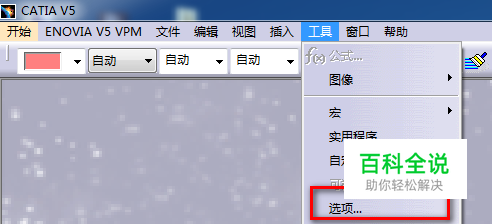

    一次操作工具栏“工具”——“选项…”打开设置界面

  • 03

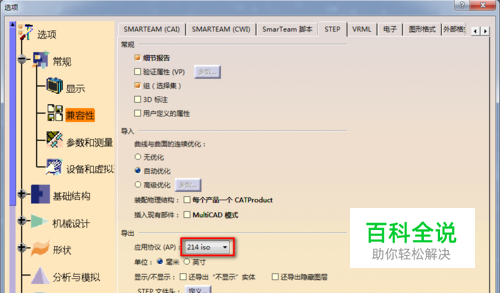

    设置界面打开后，点击左侧“常规”——“兼容性”，然后从界面上部找到选项卡“STEP”，将导出选项下的应用协议（AP）：更改为"214iso",点击右下角确定，就可以了。赶快试试吧。
