CAD是建筑绘图必备的绘图软件，我们在使用CAD绘图时，能够非常快捷便利的进行图纸描绘，其中墙体是建筑图纸中分离外界环境和内在空间的最主要构造，因此墙体拥有很多的材质，不同材质需要选择不同的填充图案，下面，我们就来看看如何进行墙体的填充。

操作方法

01

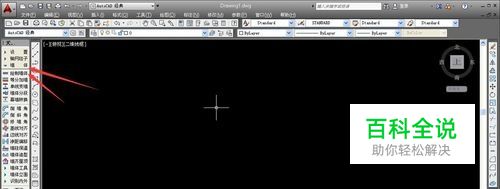

首先，打开天正绘图和CAD绘图，进入绘图页面，此时绘图页面只有画布和系统自带的坐标系，我们首先进行墙体的绘制，点击“墙体——绘制墙体”进行墙体的绘制。
02

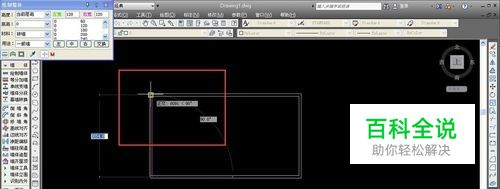

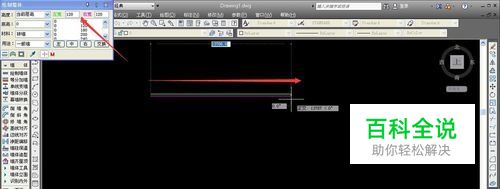

进入墙体的绘制工具，在左上方进行墙体宽度的设置，完成设置后，将鼠标移动到画布上，第一次单击会设置墙体起点，第二次则会确定墙体的终点。
03

墙体在绘制时，系统会自动锁定附近的墙体终点，方便我们在绘制时直接进行封闭，封闭后即可完成墙体的绘制。
04

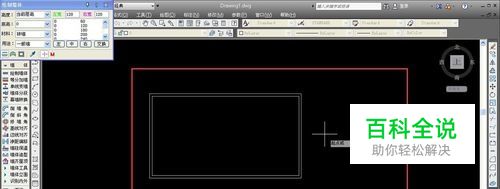

完成封闭墙体的绘制后，就相当于完成了建筑物的主要结构线，接着，我们即可根据墙体的材质和颜色进行墙体填充。
05

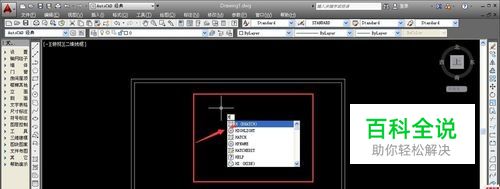

直接使用键盘，输入“H”，进行快捷命令的输入，然后我们按下空格，确定命令，系统会弹出相应的命令设置窗口。
06

在弹出的填充设置中，我们需要根据墙体的材质进行填充图案的选择，并可以根据实际情况选择不同的填充颜色。
07

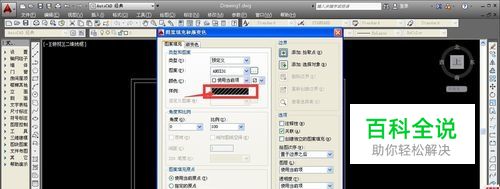

在弹出的设置窗口中，我们选择“样例”，点击“样例”后面对应的图案，即可进行建筑图纸墙体材料的选择页面。
08

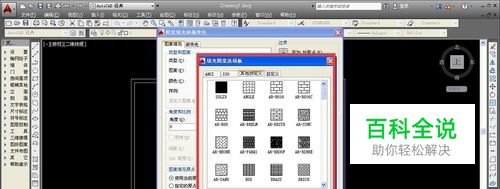

在弹出的“填充图案选项板”中，点击上方的“其他预定义”可以跳转到选项较多的页面，这样我们就可以根据设计选择不同的填充图案，来代表不同材质。
09

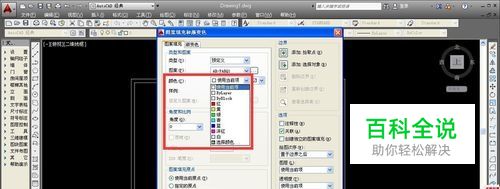

选择完成样例图案后，我们即可进行颜色的选择，点击“样例”上方的“颜色”对应的设置，点击后会弹出颜色的设置，默认为无色，我们可以自行选择其它颜色。
10

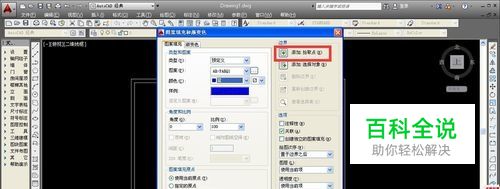

确定颜色后，我们需要设置填充位置，选择窗口右上角的“边界——添加：拾取点”，点击后会自动回到绘图页面，需要我们手动确定填充的位置。
11

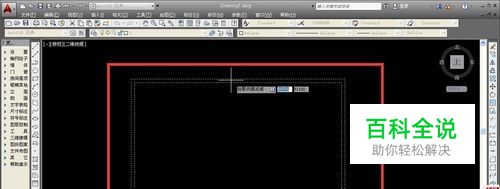

进入绘图页面后，系统会提示点击填充位置的内部，进行目标的确定，我们点击墙体内部即可进行选择，系统会自动锁定所有内部空间，按下空格键，进行选择的确定。
12

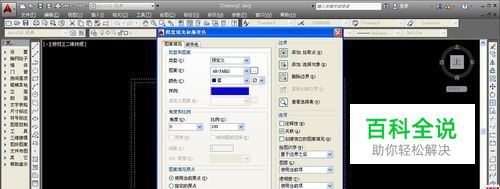

按下空格键确定选中目标后，我们会再次回到填充的设置窗口，这时我们可以进行最后的填充修改，完成后点击“确定”即可进行墙体的填充。
13

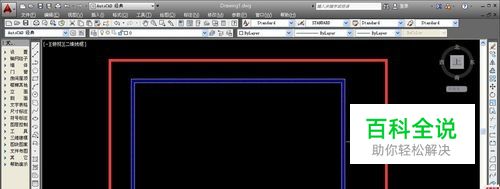

可以看到，确定填充后，我们选中的墙体颜色，全部填充为我们设置的蓝色，这样我们就完成了墙体的填充。填充命令全称为“BHATCH”，可以使用快捷键H选择填充命令。
