CAD怎么按比例精确描图

操作方法

  • 01

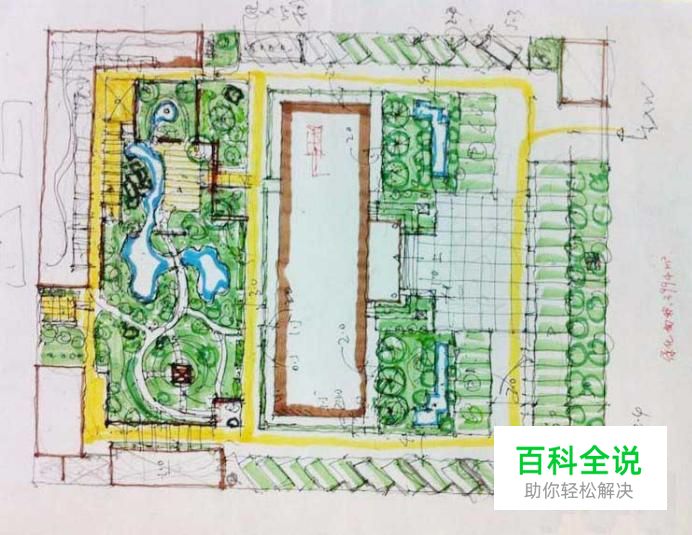

    前提条件这里先说明一下，本经验所用案例是 场地尺寸确定的，场地长96米，宽76米，如果是没有给定场地尺寸，我们必须要找一个参照，这个参照尺度越大对我们精确缩放越有利，比如场地内较大的建筑的

  • 02

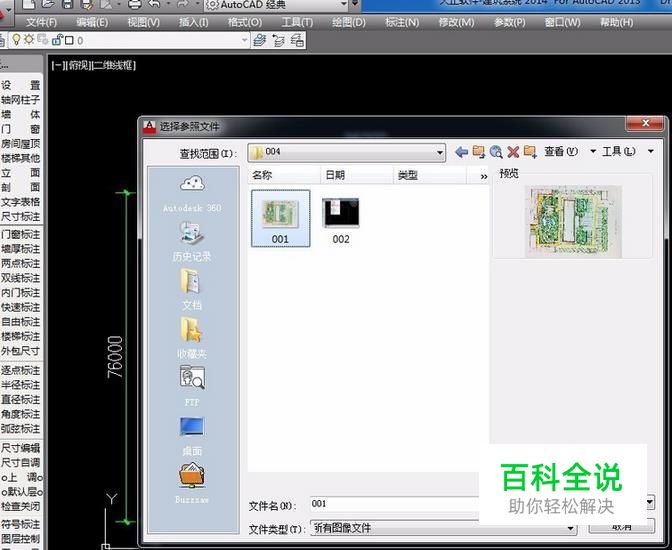

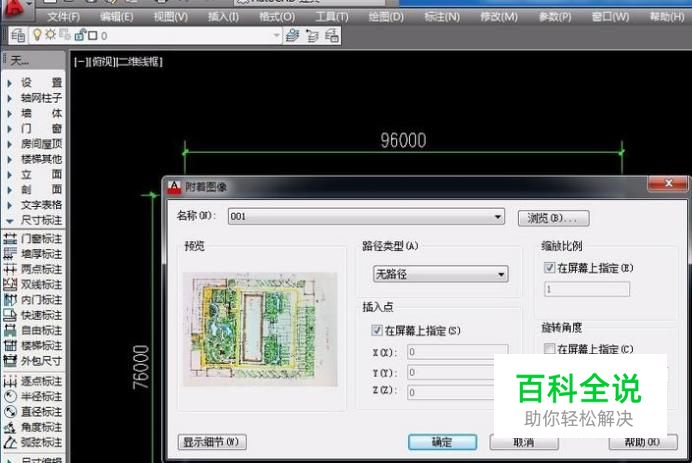

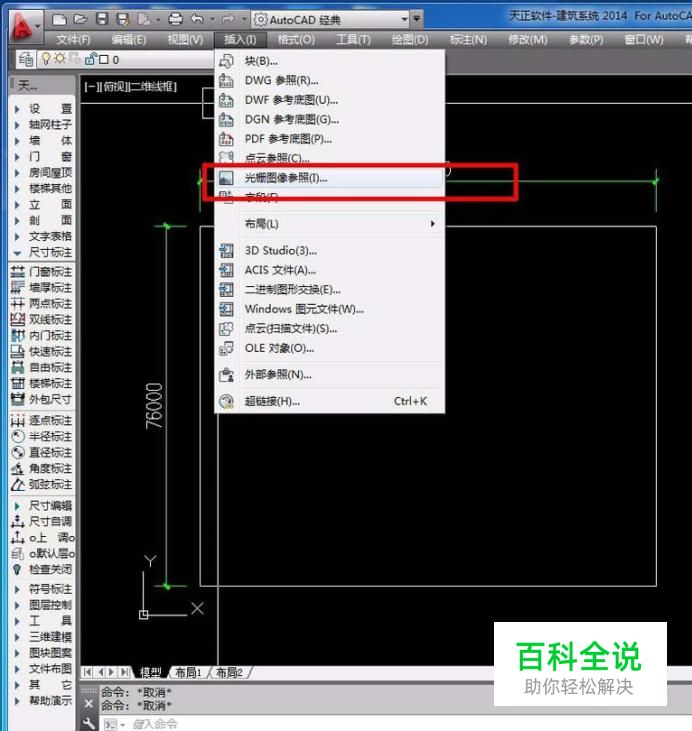

    打开CAD将手绘方案平面图导入CAD中，导入手绘稿的时候注意，双击图片边，在弹出的对话框中将“淡入”的滑动条，调整一下，这样会使我们的CAD线条比较清晰。

  • 03

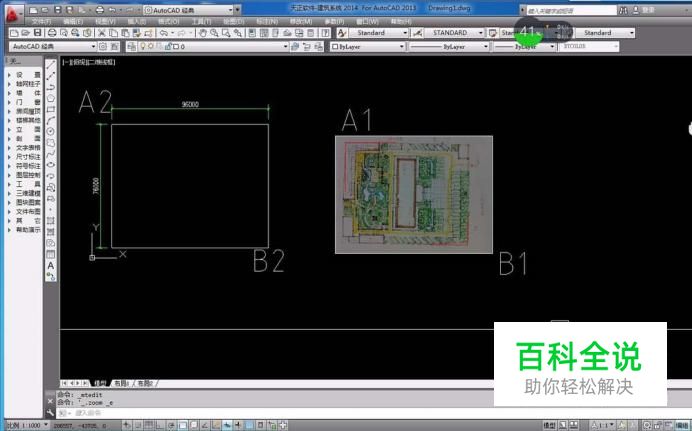

    画一个长96米 宽76米的矩形，在导入的手绘稿上画出左上角和右下角的角点。图中A1 B1 A2 B2四个点事为了说明问题，大家在实际制图操作中不需要标

  • 04

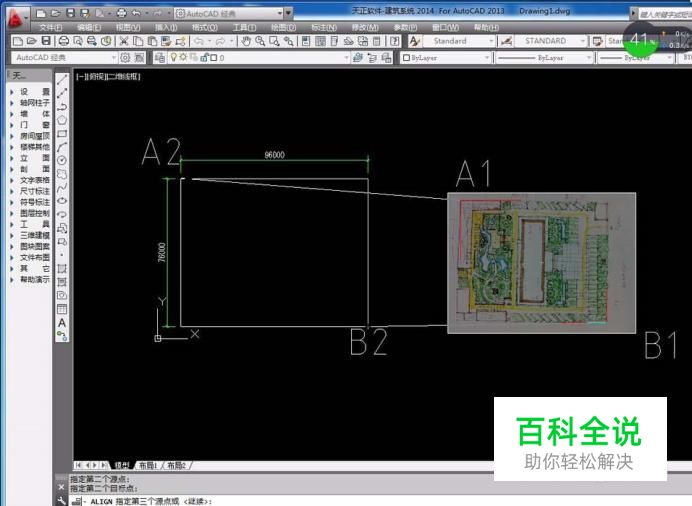

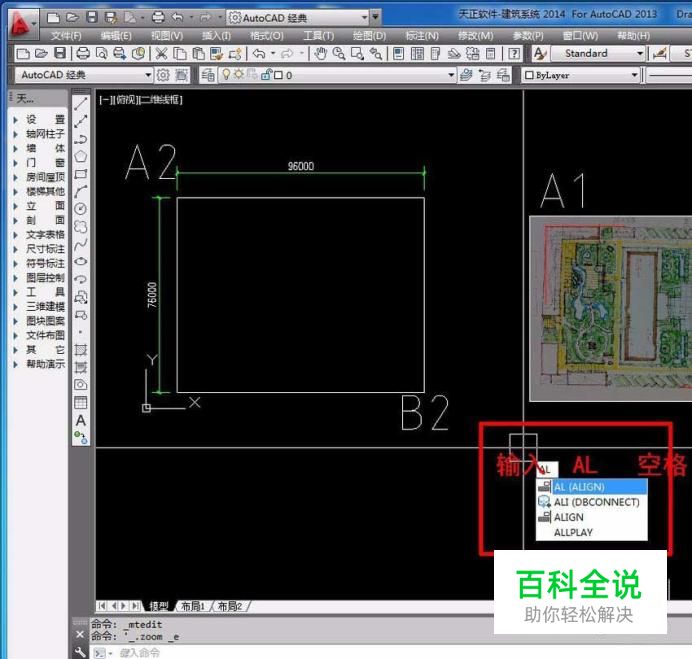

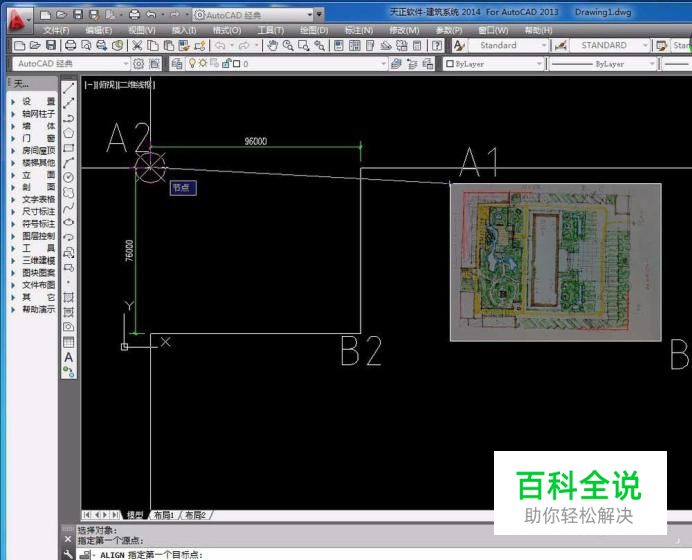

    输入 “ AL" 命令，空格，点击A1点-------点击A2点-------点击B1点--------点击B2点-------空格键，命令提示：是否基于对齐点缩放，选择 ”是“ 回车，对齐完成，这样缩放，我们手绘方案稿的比例尺寸和项目场地的比例尺寸就完全吻合了，接下来注意景观设计的常规尺寸进行描图，我们就能很完美的完成方案描图任务，此方法用在扩初阶段是最好的。
