下载的影像变换为北京54坐标
BIGEMAP地图下载器集成了全世界主流地图资源、路网、水系、高程DEM;提供高清卫星影像地图浏览、下载、自动拼接,支持CAD、ARCGIS数据导入导出;支持Xi'an80、Beijing54、CGCS2000、WGS84坐标系以及投影转换、自动纠偏、支持在线标注、在线设计、数据套合、矢量栅格;下载的数据可应用于测绘、测量、规划、设计、国土、交通、林业、农业、水利、水保、水文、地理、地信、电力、地质、公路、路桥、市政、环保、环评、建筑、景观、通信、遥感、地勘、物探、地矿、GIS、公安、管线、等诸多领域
操作方法
- 01
注意:投影转换成54坐标系需要下载无偏移卫星图像进行转换,有偏移的转换将导致转换后的卫星图像扭曲,坐标错误,无法配准。 选择无偏移地图源,下载你所需要的卫星图像。 选择BIGEMAP软件右边工具栏,选择【投影转换】,如下图所示:
- 02

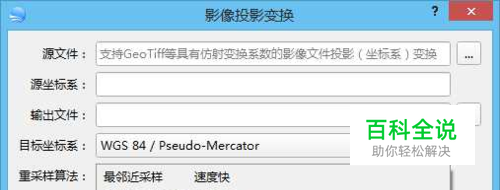

选择说明: 源文件:选择下载好的卫星图像文件(下载目录中后缀为tiff的文件) 源坐标系:打开的源文件的投影坐标系(自动读取,不需要手动填写) 输出文件:选择转换后你要保持文件的文件路径和文件名 目标坐标系:选择你要转换成的目标坐标系,如下图:
- 03

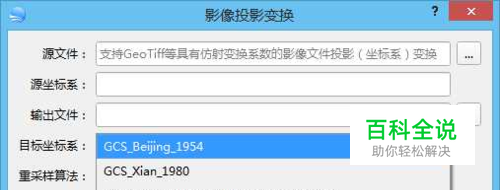

选择上图的更多,如下图所示:
- 04

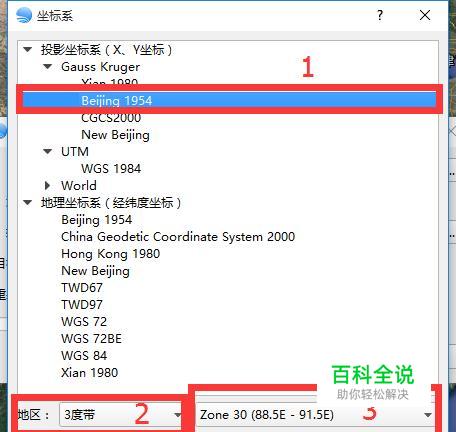

选择 -Beijing 1954 2:选择地区 3:选择分度带对应的带号(一般默认,也可以手动修改) 选择对应的分度带或者中央子午线(请参看:如何选择分度带?),点击【确定】
- 05

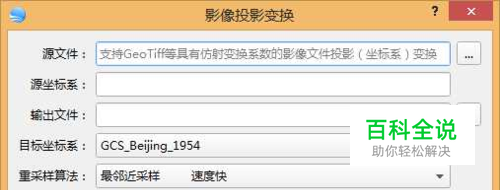

重采样算法:投影转换需要将影像的像素重新排列,一次每种算法的效率不一样,一般选择【立方卷积采样】,以达到最好的效果。如下图:
- 06

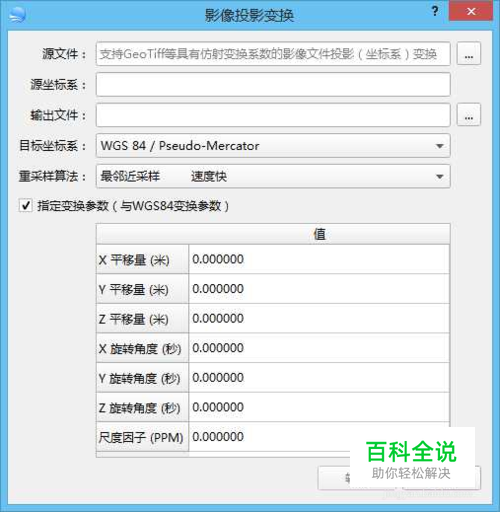

指定变换参数:在不知道的情况下,可以不用填此处信息,如果√上,则如下图:
- 07
此参数为【三参数】或者【七参数】,均为国家保密参数,需要到当地的测绘部门或者国土部门,以单位名义签保密协议进行购买,此参数各地都不一样,是严格保密的,请不要随便流通。
- 08

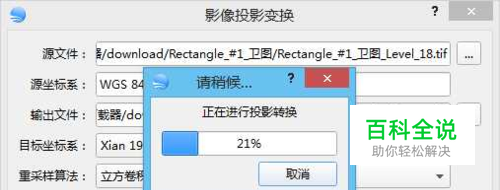

点击【确定】,开始转换,如下图:
- 09
成后,打开你刚才选择的输出文件夹,里面就是转换后的卫星图像。 如果你需要套合你手里已经有的矢量文件,请参看:【BIGEMAP无偏移影像叠加配准】
