几招学会CATIA零部件装配
Catia装配模块是设计时经常用到的一个功能模块，下面我就简单讲讲Catia软件中的零部件装配模块，让您快速熟悉Catia软件的装配流程。
操作方法
- 01

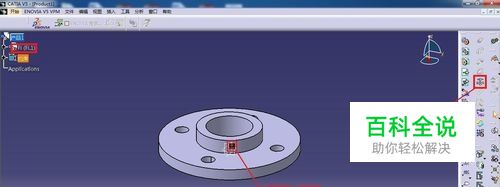

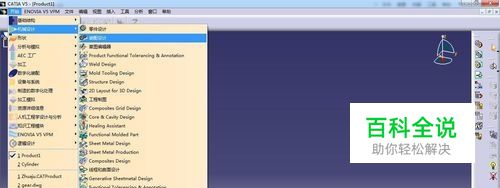

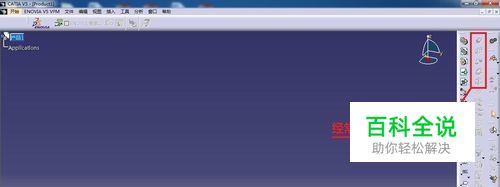

进入装配界面后找不到装配工具栏怎么办？ 如果在打开Product文件后，软件界面上没有出现装配工具栏（如下面第一张图所示），请点击菜单“开始”—“机械设计”—“装配设计”，然后就会在窗口的右边出现装配工具栏。由于没有装配零件，所以这些装配命令都是灰色的，处于不可用的状态。
- 02
装配过程，其实就是对装配的零部件添加约束的一个过程。其实，在Catia的装配过程中，常用到的命令就那么几个，它们是“相合约束”、“接触约束”、“偏移约束”、“角度约束”和“固定约束”。
- 03
“固定”约束 “固定”约束的作用是将零部件固定在图形窗口的当前位置。当向装配环境中引入第一个部件时，常常对该部件实施这种约束。这样，其它零部件的相对位置都将以第一个零部件为参照基准。其操作步骤是：点击欲施加“固定约束”的零件，然后点击工具栏“固定约束”图标。
- 04

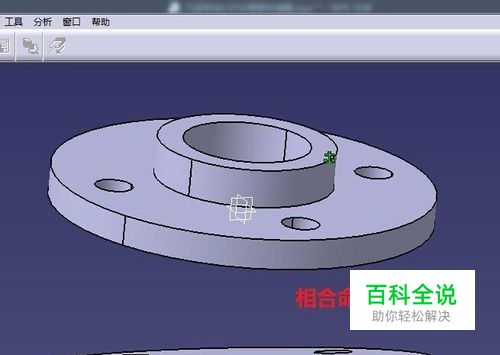

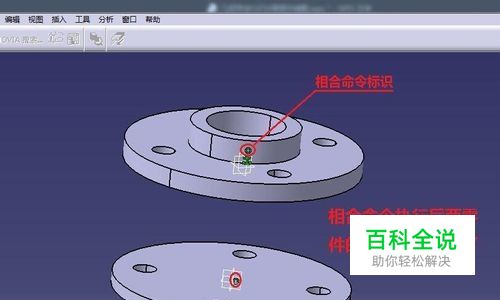

“相合”约束 “相合”约束主要是使带有圆柱体（或孔）形状的轴线重合。比如圆柱与圆柱的轴线相合，孔与孔的轴线相合，圆柱与孔的轴线相合。也可以是两个点相合，但这种类型的约束用得较少。 操作步骤是先点击工具栏的“相合”命令，然后选择其中一个零件（或部件）的外圆或内孔，再选择另一个零件（或部件）的外圆或内孔。完成上述操作后，所选择两个零部件的外圆或内孔的轴线就重合在一起对齐了。
- 05

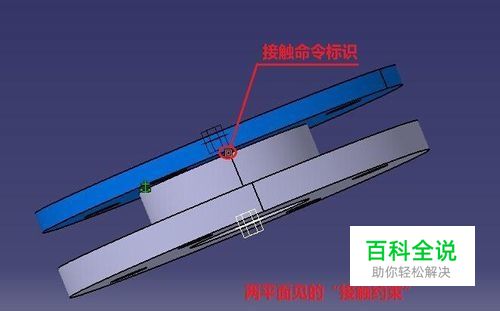

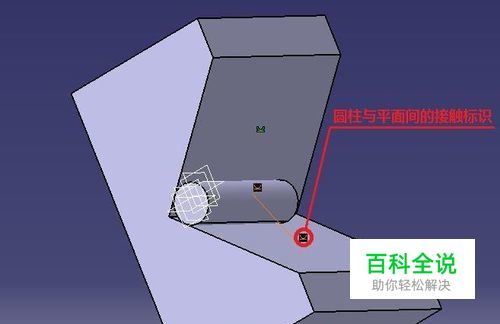

“接触”约束 “接触”约束最常用到的场合是两个平面之间和圆柱（或球形）与平面之间。两个平面执行“接触约束”命令后，这两个平面将会“背靠背”地贴合在一起。圆柱（或球形）与平面用“接触约束”后，该平面会与圆柱体的圆面（或球体）相切。 操作步骤是先点击工具栏的“接触”命令，然后依次选择两个装配元件的接触元素。
- 06

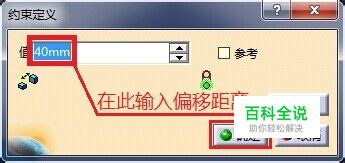

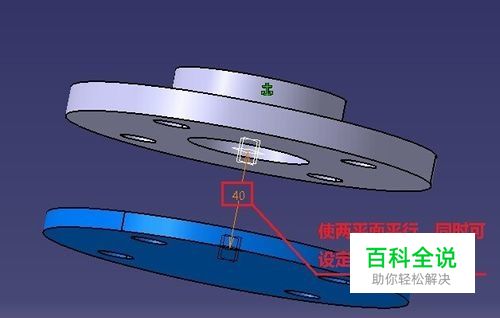

“偏移”约束 “偏移”约束是使两个零部件上的点、线或面建立一定距离从而限制部件的相对位置关系。最常用的场合是用于两平面之间。执行该约束后，原本相交的两平面变为平行平面，并且可设定这两个平行平面之间的距离。 操作步骤是先点击工具栏的“偏移”命令，然后依次选择两个装配元件的平面，并在随后弹出的对话框中输入偏移距离后点“确定”按钮。
- 07
“角度”约束 通常用于设置两个平面之间的偏转角度。其操作步骤与“偏移”约束差不多。
