VGA接口：显卡与显示器常用的接口

VGA接口的英文全称为Video Graphics Aarry，即视频图像阵列的意思，VGA接口是显卡与显示器之间的桥梁，显卡通过VGA接口输出模拟信号，显示器通过VGA接口输入信号并显示图像。

操作方法

  • 01

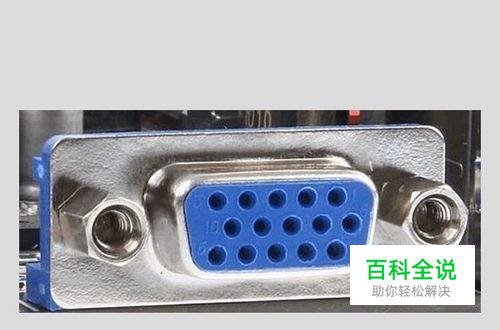

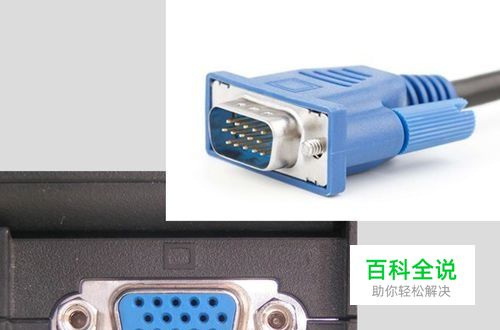

    第一，VGA接口的外观。如下图，VGA接口外观呈D型，或者说梯形，共包含15个针孔，每排5个，共3排。

  • 02

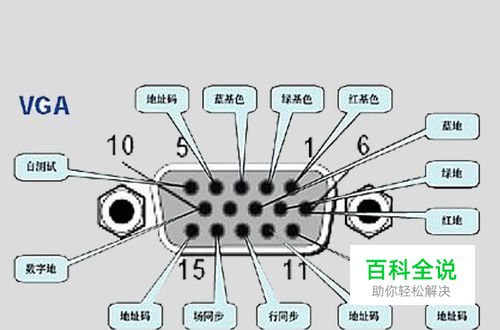

    第二，VGA接口的连线。VGA接口的15个针孔的连线为：2根NC（Not Connect）信号，3根显示数据总线，5根GND信号（Ground地线或0线），3根RGB彩色分量信号线和2根水平、垂直扫描同步信号线（这5根比较重要）。

  • 03

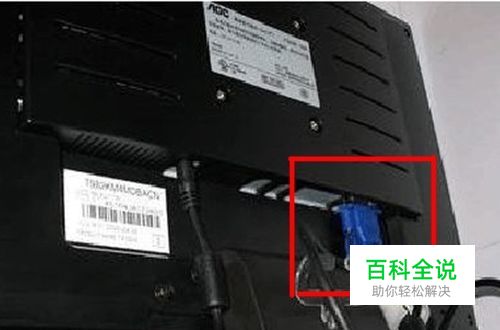

    第三，VGA接口的作用。显卡处理的信息最终要输出到显示器上，VGA接口就是负责将显卡输出的模拟信号同步显示到显示器上。对于老式CRT显示器只能接收模拟信号，当前的液晶显示器可以直接接收数值信号，这样LCD，DLP等数字显示器就需要配置A/D（模拟/数字）转换器，将模拟信号转换为数字信号。

  • 04

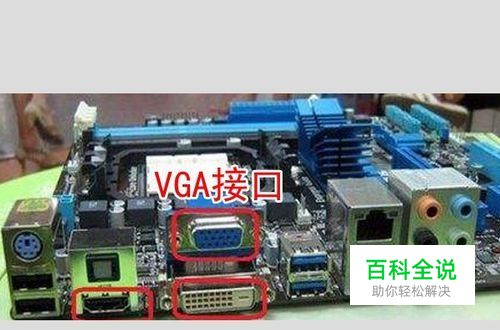

    第四，通过VGA接口判断集成显卡和独立显卡。在台式机主机上，VGA接口竖着放置的说明是集成显卡，VGA接口横着放置的说明是独立显卡。

  • 05

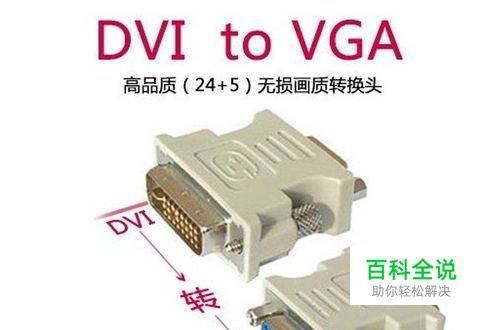

    第五，DVI接口转换为VGA接口。绝大多数显卡都是采用VGA接口，然而有些显卡采用DVI接口（Digital Visual Interface数字视频接口），通过转接头可以将DVI接口转换为VGA接口。
