CAD室内平面图教程

CAD在工程绘图方面是非常强大的,我们经常会使用该软件绘制室内设计图,今天我们就来看看CAD室内平面图教程,使用该软件绘制的平面图如图所示:

操作方法

  • 01

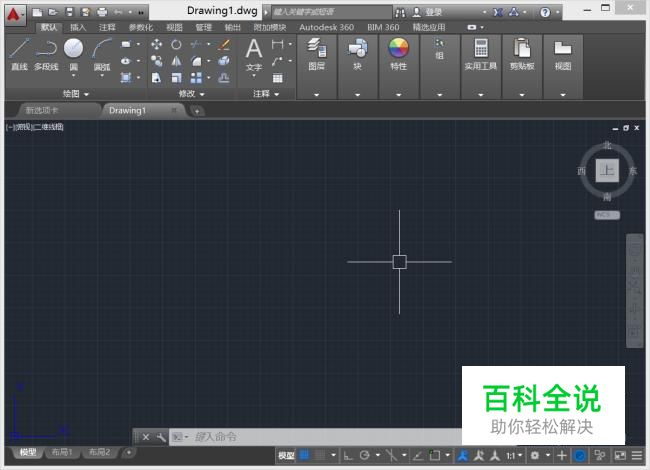

    在桌面上双击CAD2015快捷图标,打开CAD2015这款软件,进入CAD2015的操作界面,如图所示:

  • 02

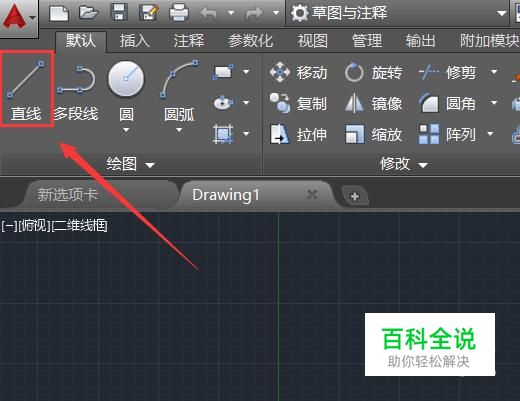

    在工具找到直线命令,如图所示:

  • 03

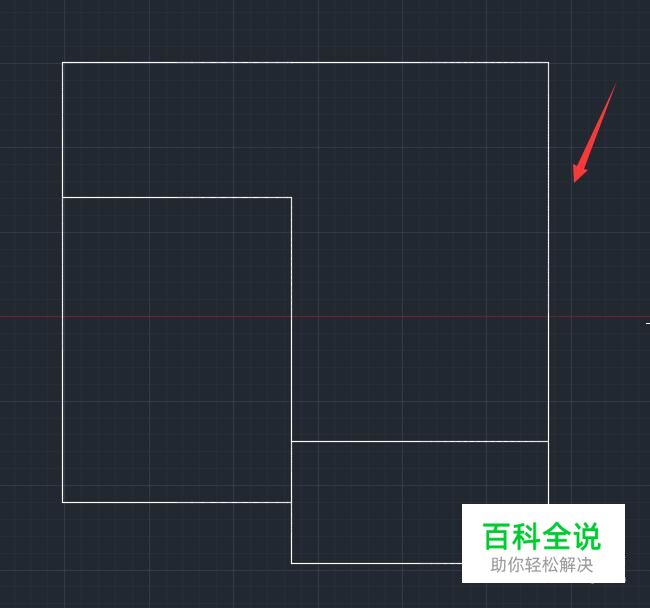

    使用直线命令,绘制平面图的轮廓,如图所示:

  • 04

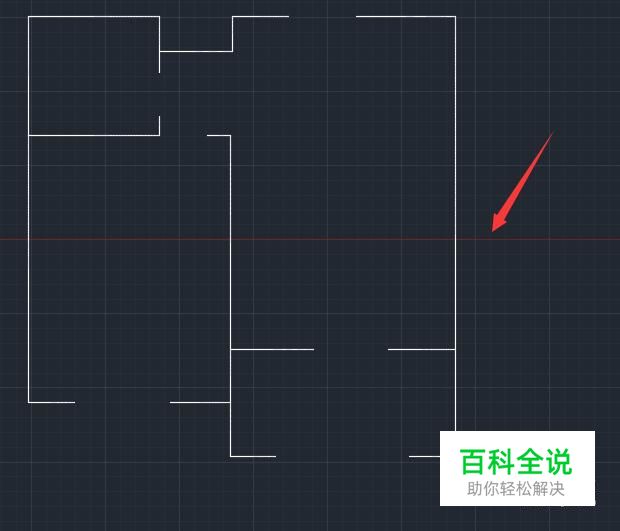

    使用打断命令,在外轮廓上制作出门和窗户,如图所示:

  • 05

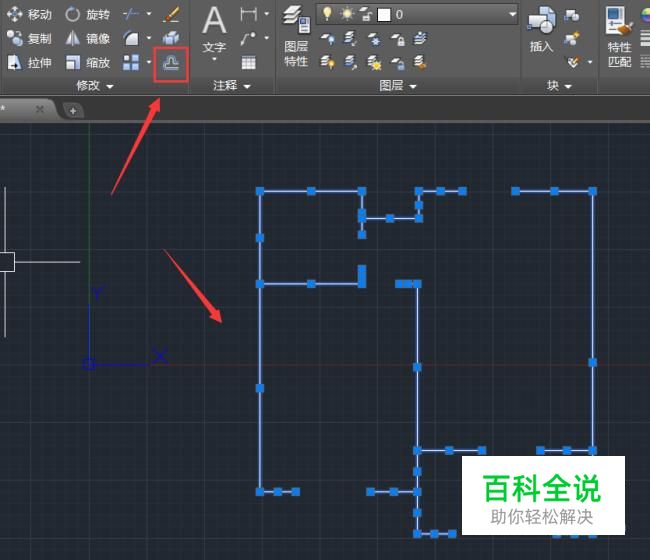

    选择轮廓线,找到偏移命令,如图所示:

  • 06

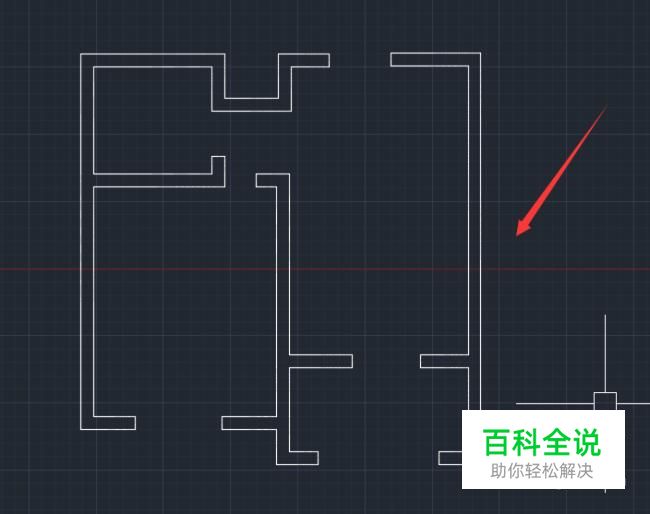

    使用偏移命令和延伸命令,制作出墙体的厚度,如图所示:

  • 07

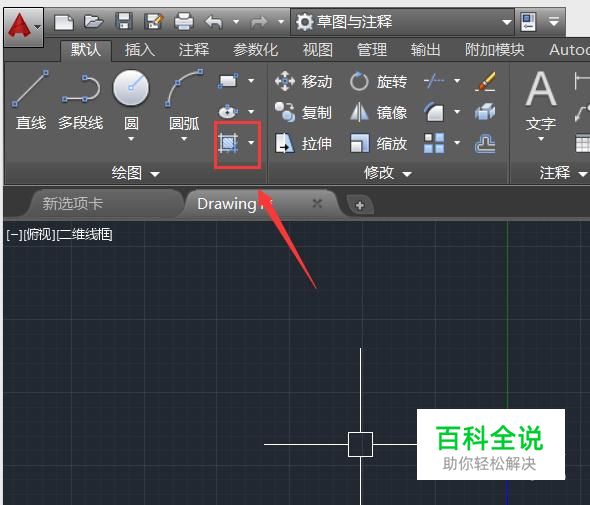

    再找到填充命令,如图所示:

  • 08

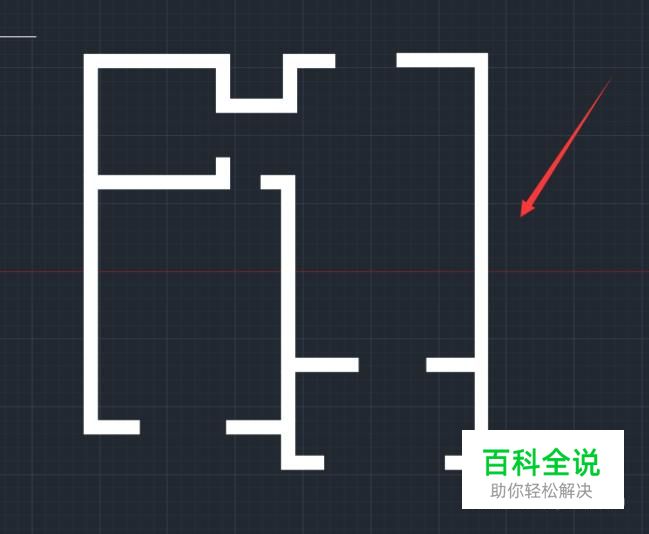

    使用填充名将墙体实色填充,如图所示:

  • 09

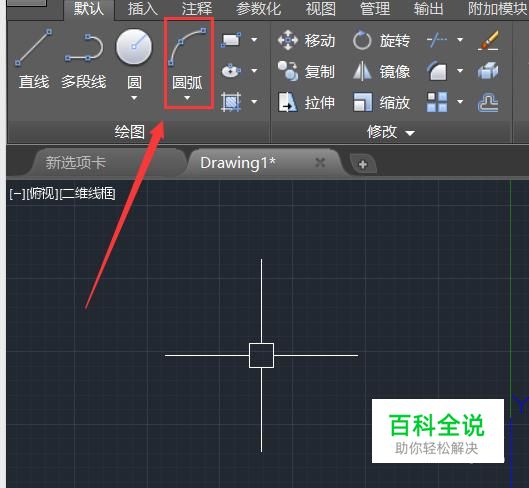

    再找到圆弧命令,使用圆弧命令,如图所示:

  • 10

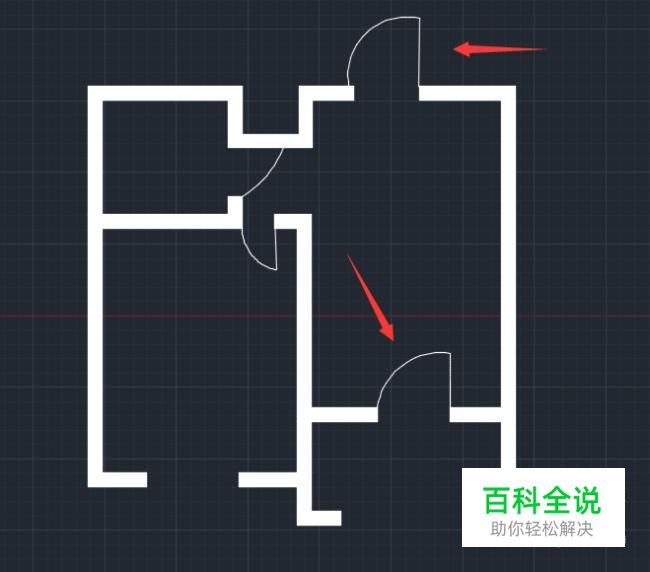

    使用圆弧命令,绘制出各房间的门,如图所示:

  • 11

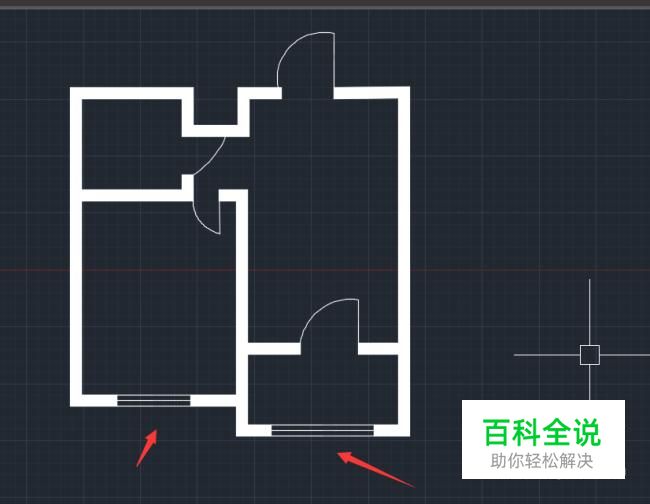

    在使用填充命令,在窗户的位置进行填充,如图所示:

  • 12

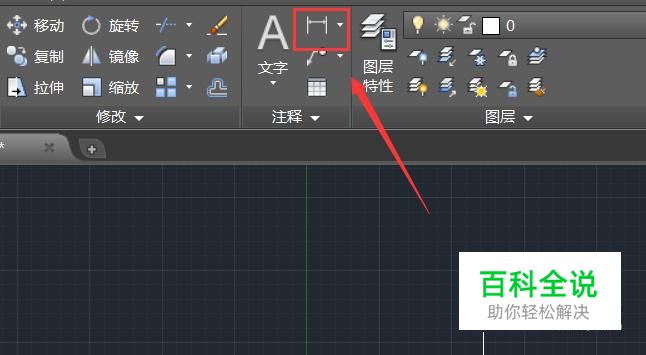

    在工具区里找到标注命令,如图所示:

  • 13

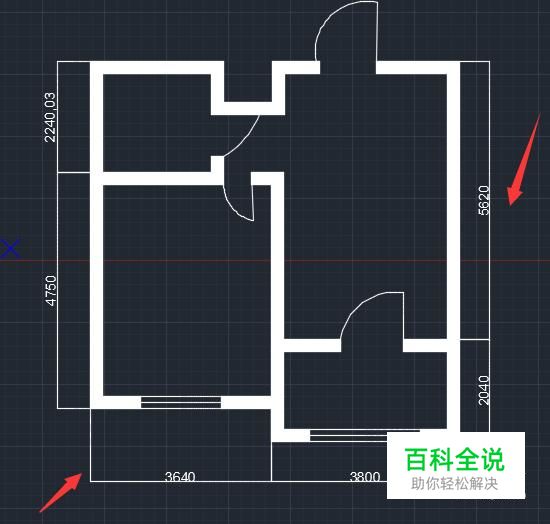

    使用直线标注命令,标注墙体的尺寸,如图所示:

  • 14

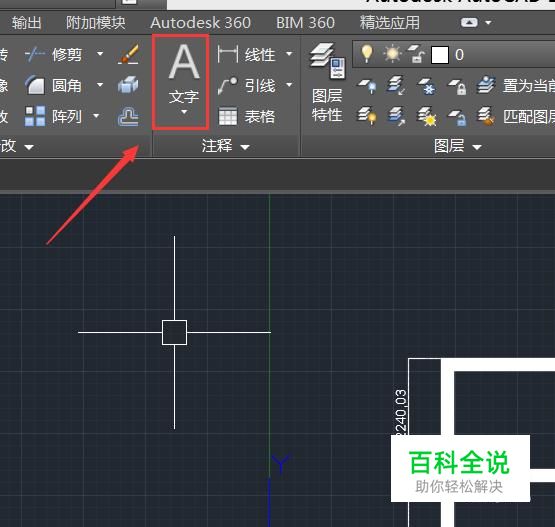

    在工具区找到文字工具,如图所示:

  • 15

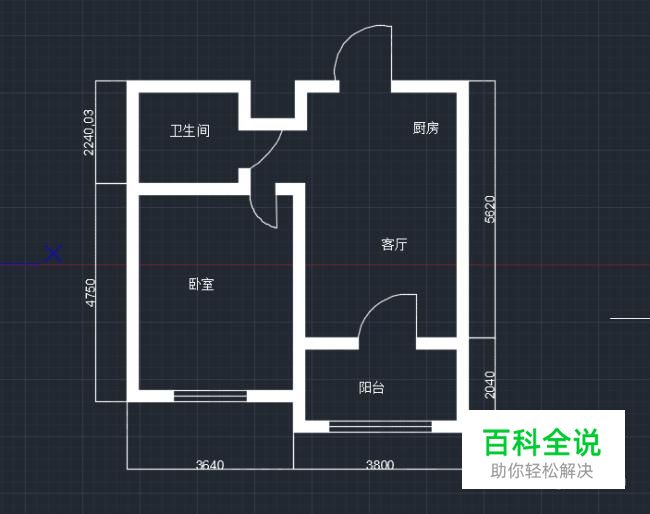

    使用文字工具,将各房间的用途标注出来,这样我们的平面图就绘制完成了,如图所示:
