CAD写块的具体操作方法

块是由一个或多个对象组成的对象集合，常用于绘制复杂、重复的图形。一旦一组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位置，而且还可以按不同的比列和旋转角度插入。但是一般的创建块不能跨文件使用，而存储块可以以文件的形式写入磁盘，这样在其他文件中也可以使用这个块文件，这大大节省了绘图的时间。

操作方法

  • 01

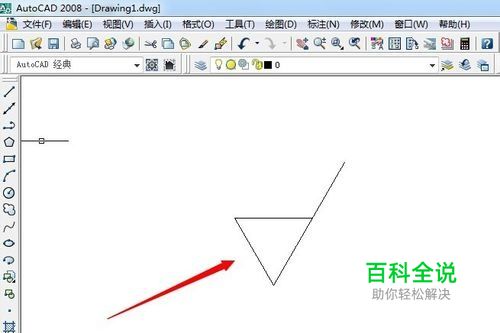

    打开CAD软件，绘制如图所示的图形，这是一个表示粗糙度的符号，在机械制图中广泛使用。

  • 02

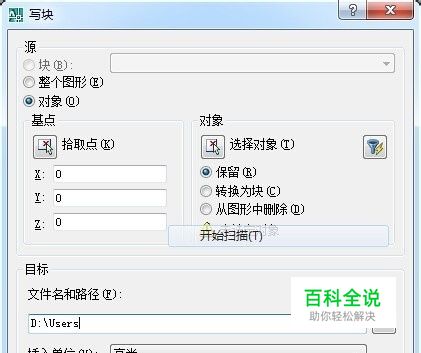

    在命令行中输入WBLOCK，按Enter键，打开“写块”对话框，如图所示

  • 03

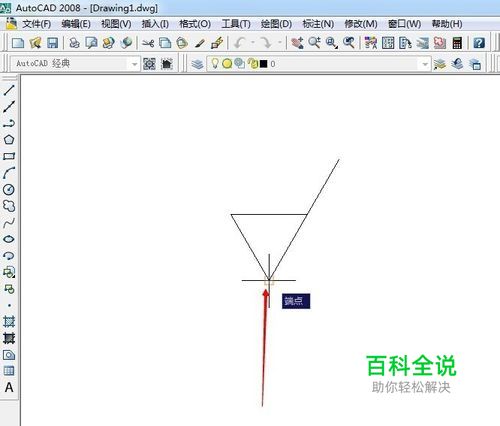

    单击拾取点按钮，画面回到绘图区，指定图中的下角点作为插入点，如图所示

  • 04

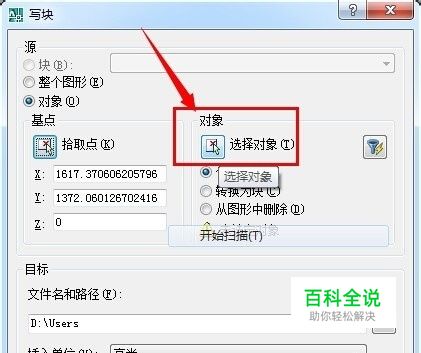

    单击“选择对象”按钮，切换到绘图区域，选中整个图形，按Enter键，返回到“写块”对话框。

  • 05

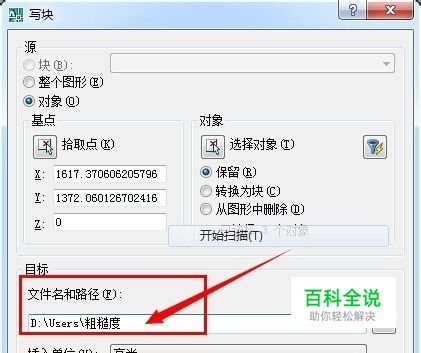

    在“文件和路径”编辑框内指定文件名和保存块或对象的路径。

  • 06

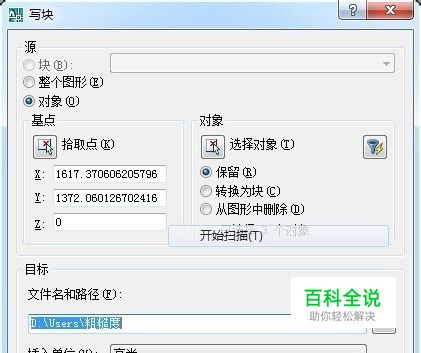

    设置完成后，单击“确定”按钮，完成块的创建和存储。
