双钳接地电阻测试仪双钳法测试方法
操作方法
- 01

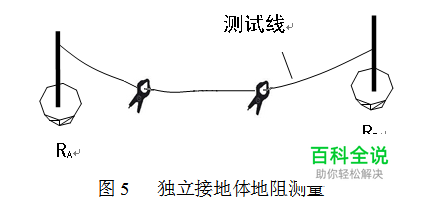

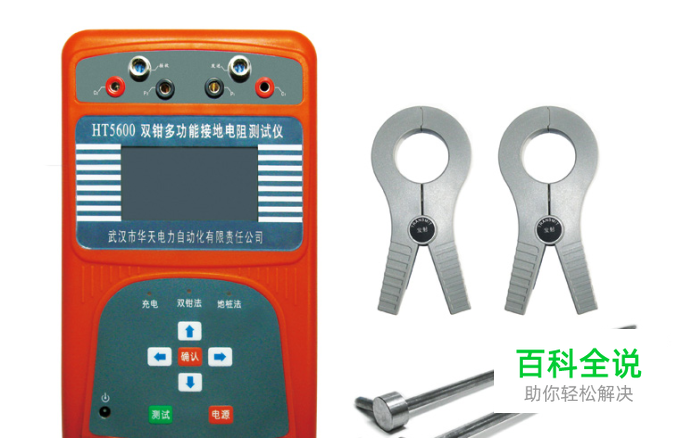

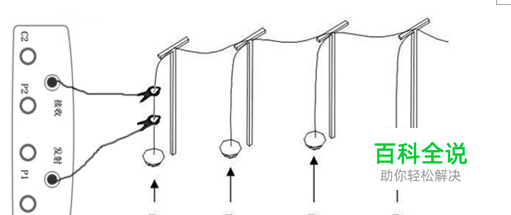

双钳接地电阻测试仪双钳法是根据原理欧姆定律：R=E/I的方式来做试验的，测试仪有两个钳口：电压钳和电流钳。然后根据电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。 双钳法又分多极并联接地电阻的测量和双钳法测独立接地体的方法 1. 多极并联接地电阻的测量 对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。如图3所示： 当用钳表将两个钳口钳入被测接地线上，两个钳口的间距为750px左右，发射钳夹插入“发射”航插孔，接收钳夹插入“接收”航插孔，两航插孔不可互换，（如上图测量时）， 其等效电路见下图。 则RT =Rx+ R0 其中： RT：仪表测量出的值 Rx：待测接地电阻 R0：所有其它杆塔的接地电阻并联后的等效电阻。 虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0=0。这样，我们所测的电阻就应该是RX了，即RT≈Rx。 多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。 非接触测量法（即双钳法）是一种先进的测量技术，具有诸多优点。不过，测试仪测得的电阻是包括被测接地电阻在内的整个回路的电阻。使用中必须牢记这一点，以利对测量结果的分析。 2 .双钳法测独立接地体的方法 a、双钳法在测试过程中，一定要有一个有效的闭合回路。解决的办法是找一个辅助接电极，将被测接地体与接地良好的辅助地（如自来水管等）用连接线连在一起，将二个钳口钳入连接线上，（图5所示）：二者间距750px左右，此时按“双钳”键，进行双钳法测量界面，再按“测试”键直接显示测量结果。测试独立接地体接地电阻时可根据不同的情况采用不同的测试方法。 b、当机房处于低楼层时（一、二层）可采用地桩测试方法，直接测出接地电阻。 c、 机房处于较高楼层时，（二层以上），可采用“独立接地体”测试方法此种方法是基于将自来水管网的接地电阻理论上认为是零欧姆，但实际上是有电阻值的，此时测试分为二步：第一步，按“独立接地体”测试方法测出RA；第二步，单独在一楼将自来水管的接地电阻按“地桩”测试方法测出RB（此时自来水管看作独立接地体），（RA－RB）即为机房接地装置的实际接地电阻。 d、 双钳法测电阻时，如果测量值显示溢出，则说明被测电阻已超过本仪表的测量范围或说明钳口没有钳绕任何金属导体或被测接地线。
