proe草绘练习:五角星的画法

proe草绘是学习proe最基础的,跟CAD方面有点相似,但操作起来非常灵活,方便。要学习好proe就必须熟练掌握proe的草绘。今天就给分享下五角星的草绘画法:

操作方法

  • 01

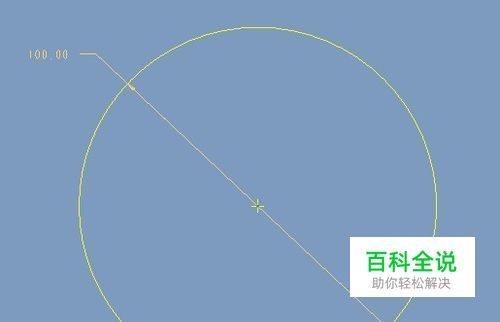

    进入草绘,首先画一圆直径为100,如图

  • 02

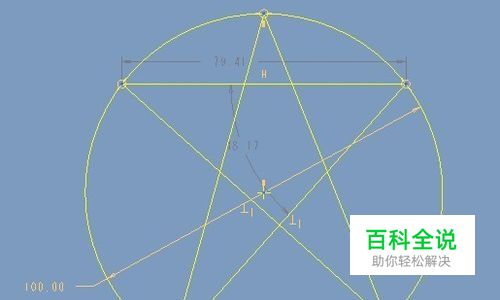

    用直线工具,在圆内绘出五角星的样子,如图

  • 03

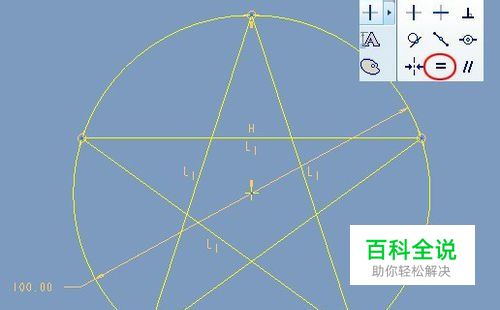

    单击约束相等工具,对五角星的每个边进行约束相等

  • 04

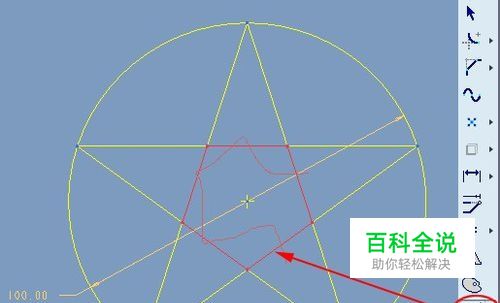

    删除多余的线条,如图

  • 05

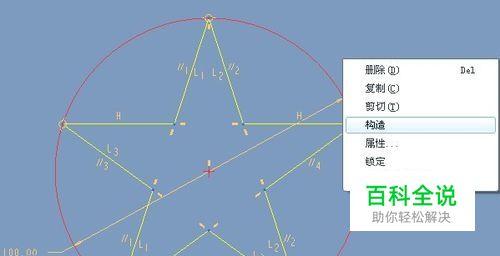

    最后将圆由实现设为虚线,选中圆,右键——构造

  • 06

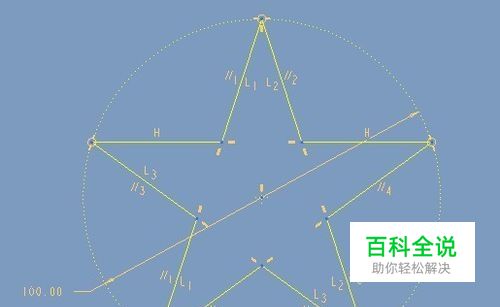

    五角星就绘制完成,最终效果如图
