Altium Designer PCB中怎么旋转元器件？
在PCB设计中我们经常会将元器件旋转方向或一定角度的问题，这些画PCB的技巧分享给大家，与大家共同学习。
操作方法
- 01

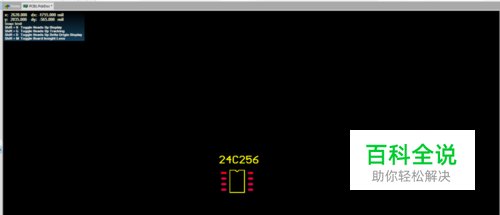

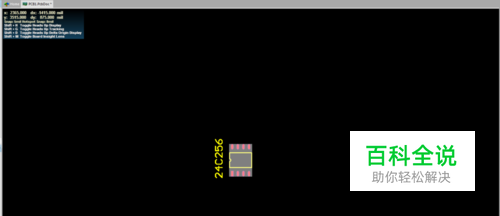

打开Altium Designer软件并打开需要处理的PCB文件，将需要旋转的元器件图纸部分移到合适的位置。
- 02

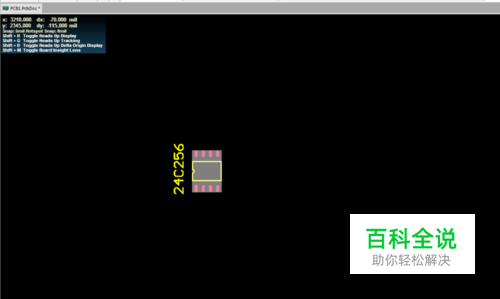

顺向或逆向旋转： 选中需要旋转的元器件，鼠标左键选中后不放，并移动元器件，同时按下键盘空格键space，此时元器件便逆向旋转90度；
- 03
重复上面的动作，选中元器件不放并移动元器件，同时按下键盘shift键+空格键space，此时元器件便顺向旋转90度；
方法/步骤2
- 01

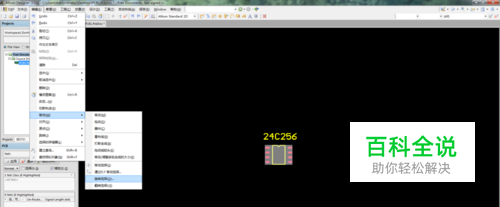

任意角度旋转： 选中需要旋转的元器件，点击编辑(E)>>移动(M)>>旋转选择(O),就会出现下图的界面
- 02

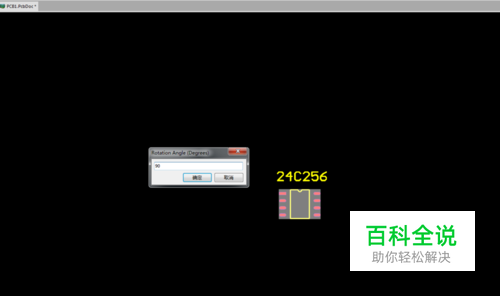

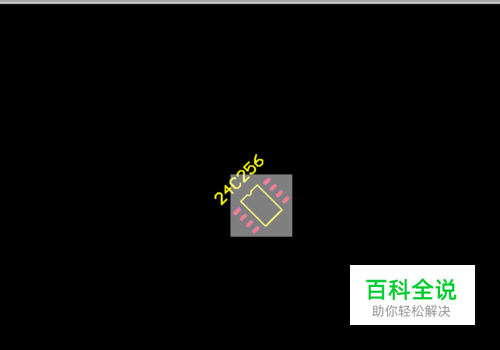

输入要旋转的角度，点击确定，然后再点击一下工作界面，旋转后的元器件就出现在你面前了。
- 03

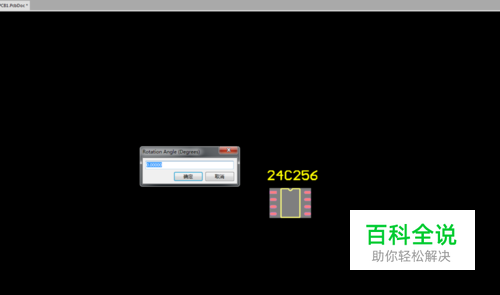

也可以直接用快键键E+M+O,出现下面的界面，这样好像更快捷一些 （温馨提示：快捷键需要在输入法英文模式在才有用哦）
- 04
注意哦：这旋转也是逆向旋转，想要顺向旋转输入负的角度值就可以啦
方法/步骤3
- 01

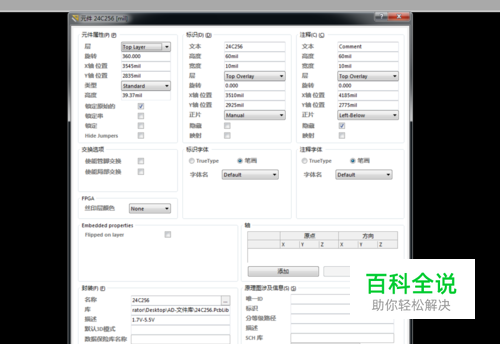

元件属性旋转角度： 鼠标双击需要旋转的元器件，就会出现以下界面
- 02

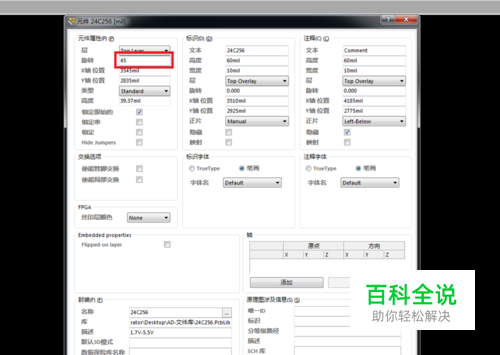

将旋转设定值一栏的值设置成你想要旋转的角度值，并点击确定，就可以啦
