三菱机械手编程软件RT ToolBox2离线仿真
介绍RT ToolBox2 三菱机械手编程软件的离线仿真,可以进行编写代码,控制机械手运动,3D显示。
操作方法
- 01

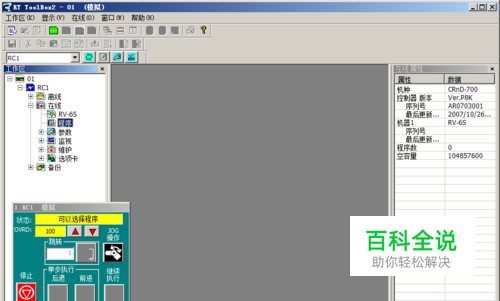

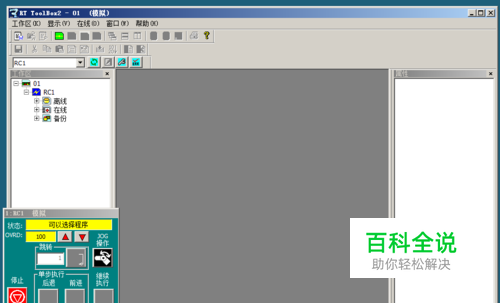

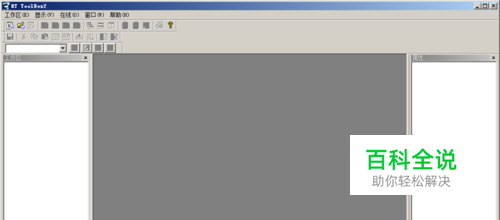

安装好RT ToolBox2软件后,打开软件如图所示
- 02

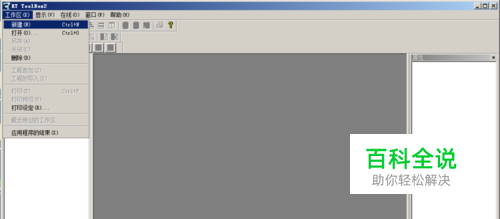

现在先设置仿真工程的一些参数,点击软件左上角“工作区”〉“新建”
- 03

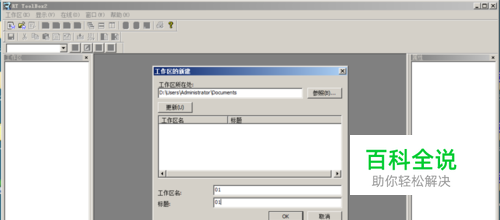

在弹出的新建选项框中填入 “工作区名”和 “标题”后点击“OK”按钮
- 04

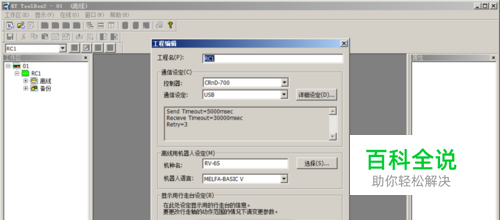

在弹出的工程编辑选项框后点击“OK”按钮,因为我们在线模拟,不跟实物连接,所以不用设置参数
- 05

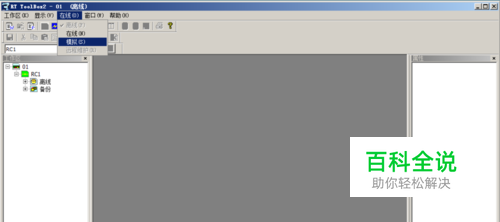

点击“OK”按钮后工程参数就设置完成了,现在点击“在线”〉“模拟”
- 06

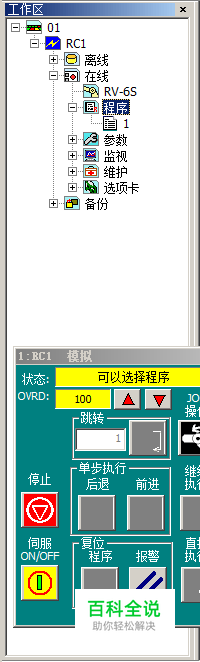

出现操作台
- 07
现在点击“工作区“中的 “程序”
- 08

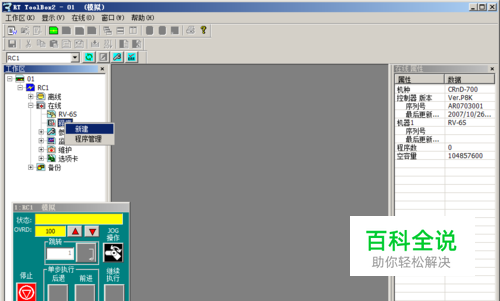

右键“程序” 选择“新建”
- 09

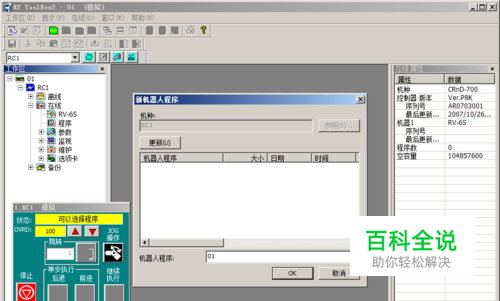

在弹出的选项框中输入“机器人程序”名称
- 10
出现如图所示界面,如不对请重新按照步骤一步一步来
- 11

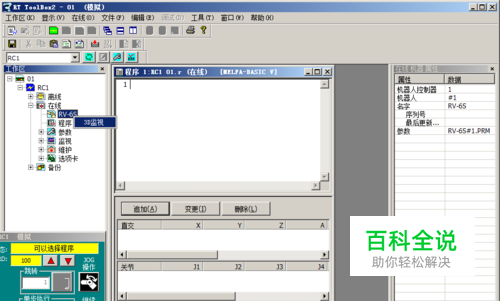

点击“RV-6S”然后右键“3D”监视
- 12

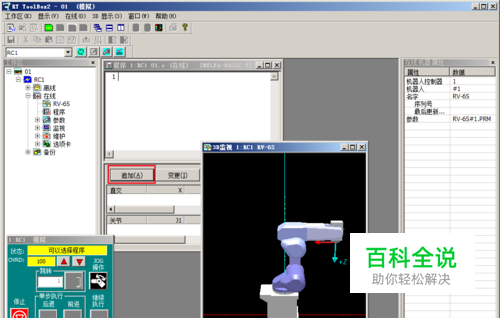

如上操作就出现3D图形了,先建立两个位置点,点击“追加”(红色圈中)
- 13

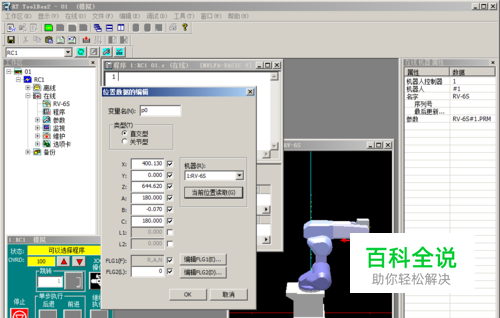

在弹出的选项框中填入“变量名”,再点击“当前位置读取” 点击“OK”即建立好了P0点
- 14

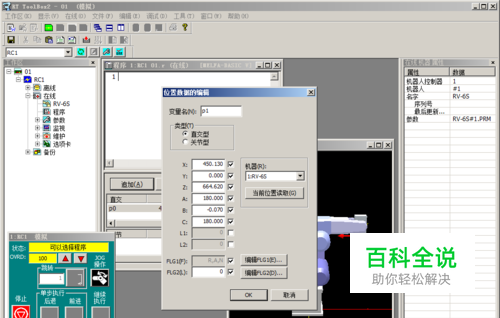

按照上述方法,在读取位置之后改改数值 建立P1 点
- 15

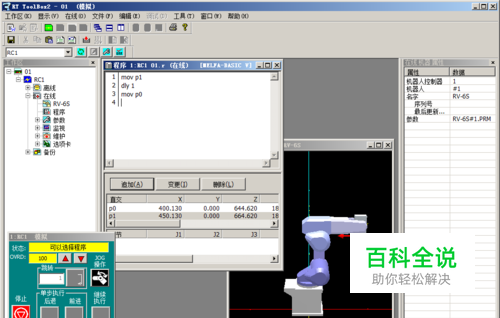

下面开始编写程序,编写三条指令,两条移动一条延时
- 16
编写完成之后,点击红色圈中“保存”
- 17
在弹出的对话框中直接点“OK”
- 18

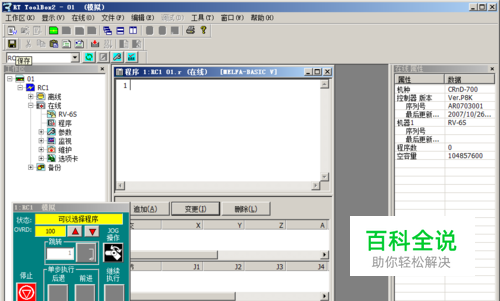

双击 程序,出现如图所示
- 19

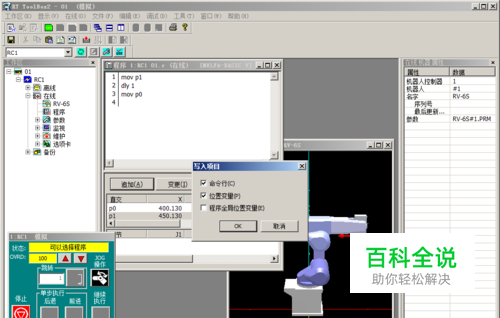

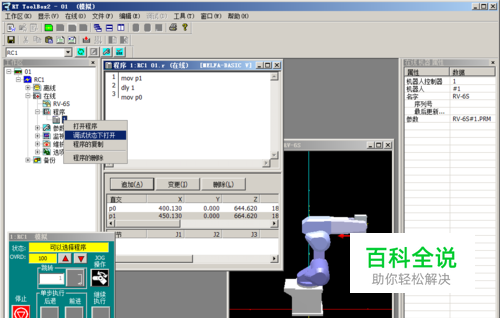

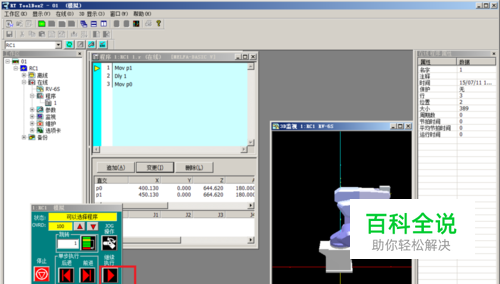

点击程序下的“1” 右键“调试状态下打开”
- 20

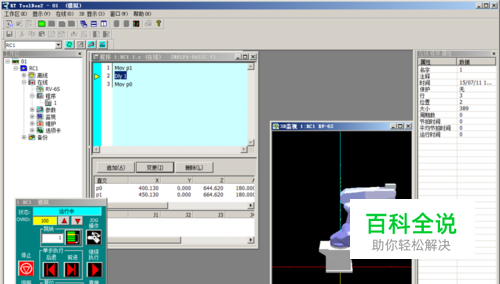

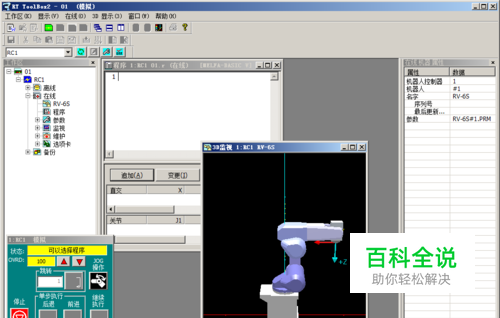

点击红色圈中的三角图形即可在电脑运行刚才编写的程序了,3D实时显示机械手状态
- 21
以及运行程序的结果
- 22
