UG的钣金如何使用放样弯边

放样弯边有点像模型里面的网格曲面一样。

操作方法

  • 01

    打开UG,双击或者右键单击选择打开,本经验以UG10.0版本为例。(其他高低版本的UG都可以使用该方法)

  • 02

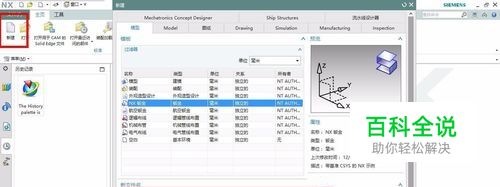

    新建一个NX板件文件,命名为fangyangwanbian.prt,点击确定。

  • 03

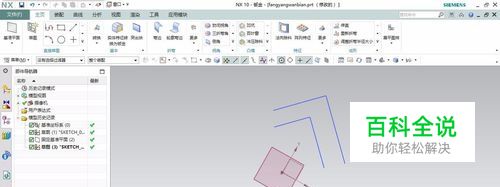

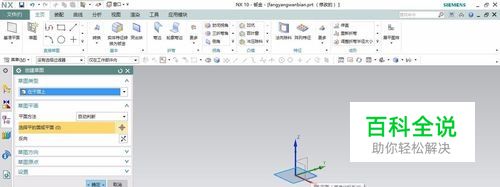

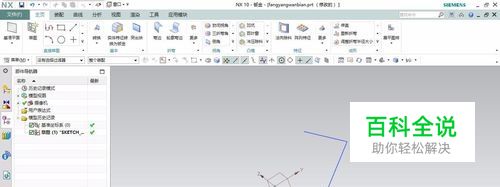

    点击草图,以XY为草图平面,点击确定,绘制如下图所示的图形,绘制好了就可以退出草图。

  • 04

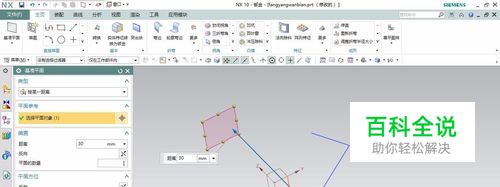

    新建一个基准平面,距离XY平面为30,并且以该平面为草图平面,绘制如上一步的图形,可以使用曲线偏置上一步的曲线。

  • 05

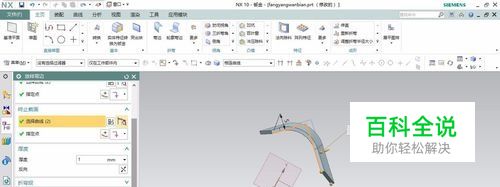

    接下来就可以使用放样弯边的命令,起止截面和中止截面分别选取草图一和草图二。

  • 06

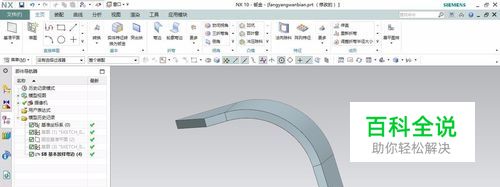

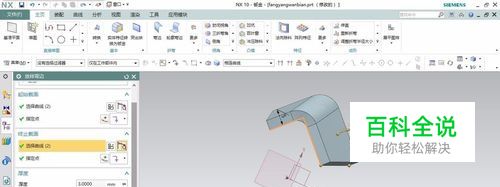

    最后我们修改放样弯边的参数,如厚度、折弯参数等。效果图如下图所示。
