AutoCAD中如何绘制和编辑多段线

操作方法

  • 01

    使用多段线命令可以绘制直线、圆弧、等宽或不等宽的线段，以及直线与圆弧的组合线段。其操作方式有：在菜单栏中选择“绘图”｜“多段线（PLINE）”命令；或在工具栏中单击“多段线”按钮；或在命令行中输入PLINE命令。

  • 02

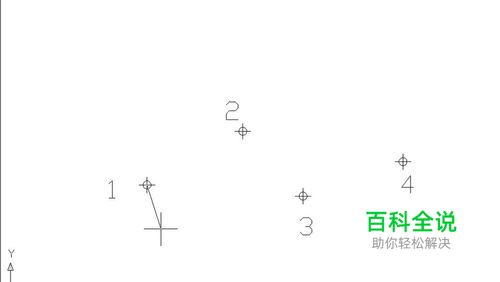

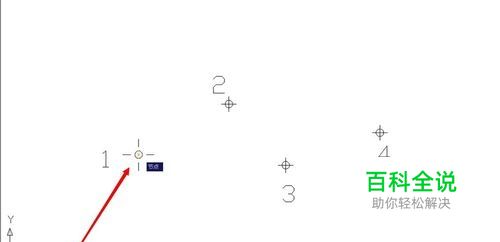

    一、默认方式画多段线 命令：-pline 指定起点：（指定图中的点1为起点）

  • 03

    当前线宽为0.0000 指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：

  • 04

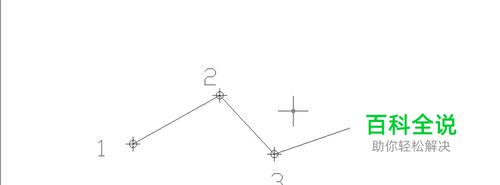

    指定图中的点2、点3和点4，并按ENTER键结束。

  • 05

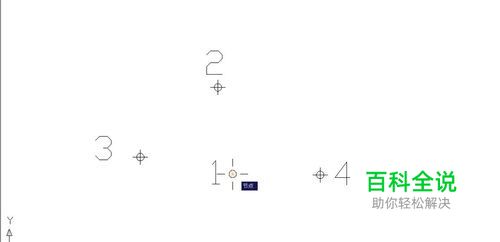

    二、圆弧（A）方式画多段线 命令：-pline 指定起点：（指定图中的点1）

  • 06

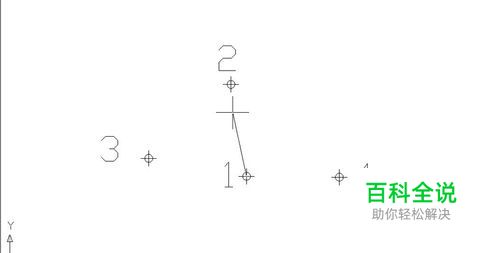

    当前线宽为0.0000 指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A（输入A表示圆弧方式画线）

  • 07

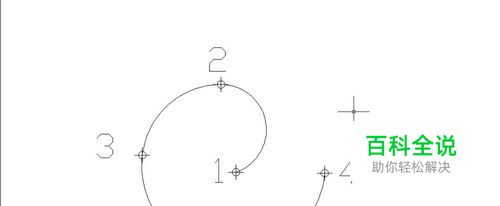

    指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二点（S）/放弃（U）/宽度（W）]：（依次指定图中的点2、点3和点4，并按ENTER键结束。

  • 08

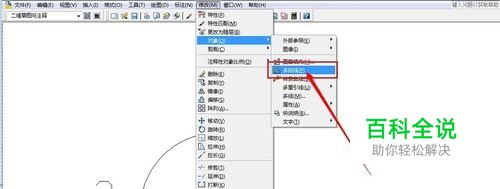

    编辑多段线 在AutoCAD中，可以一次编辑一条或多条多段线。选择“修改”｜“对象”｜“多段线（PEDIT）”命令，调用编辑二维多段线命令，然后用鼠标单击要编辑的多段线，将出现如图所示的快捷菜单，选取相应的菜单命令，将得到不同的多段线编辑效果。
