GodexG530U条码打印机碳带安装
GodexG530U条码打印机碳带安装
操作方法
- 01

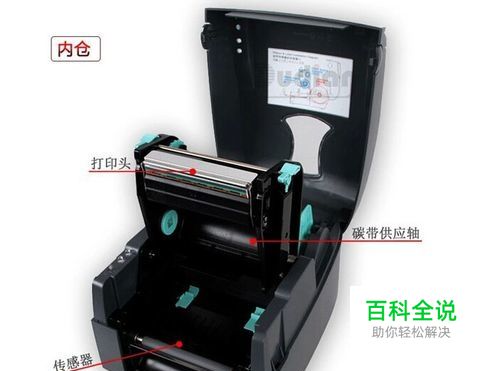

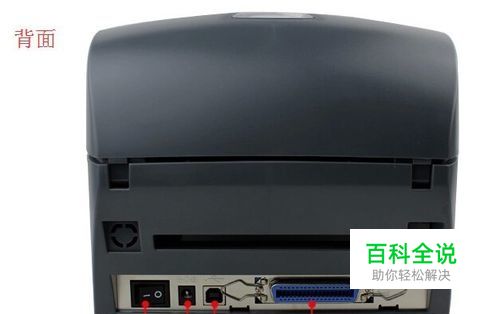

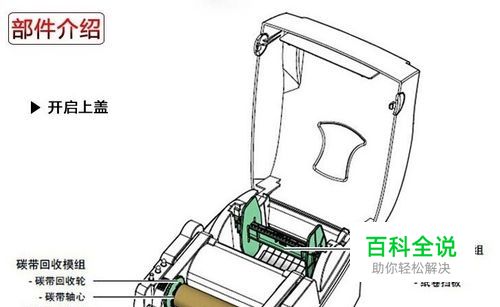

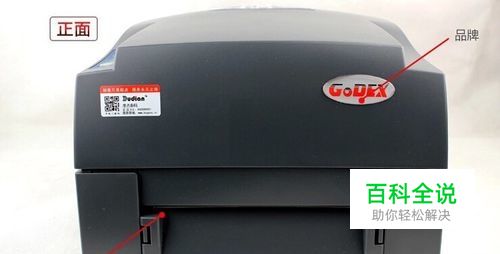

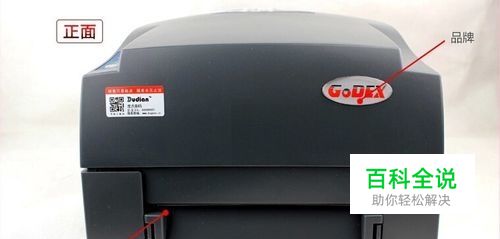

首先来认识一下GodexG530U打印机的结构请看下图：
- 02

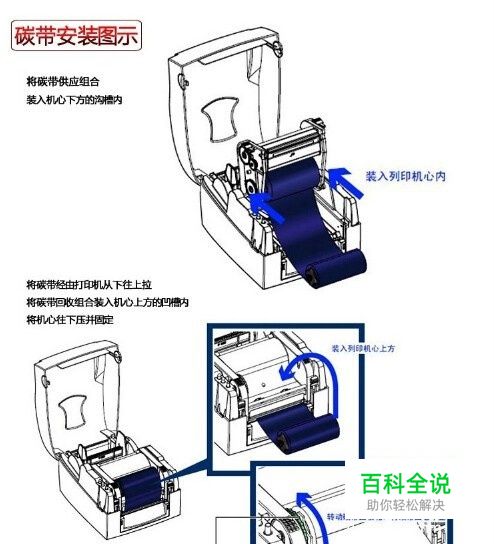

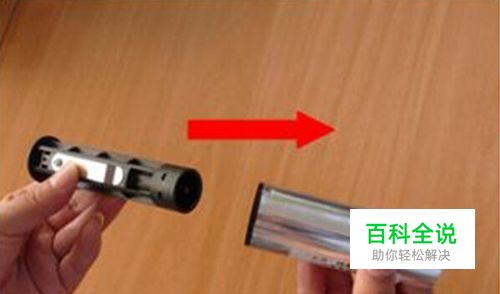

取出碳带芯轴和碳带，按照下图所示方向，将碳带芯轴插入碳带轴心中；碳带绕向如下，图所示；
- 03

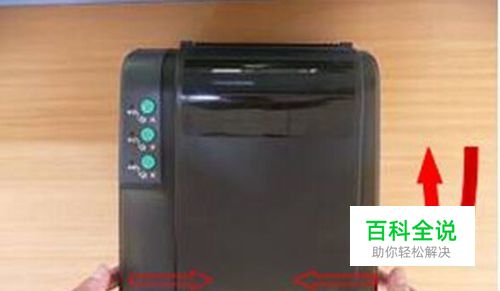

按照图示箭头方向双手推动打印机上该并向上翻，打开打印机的上盖
- 04

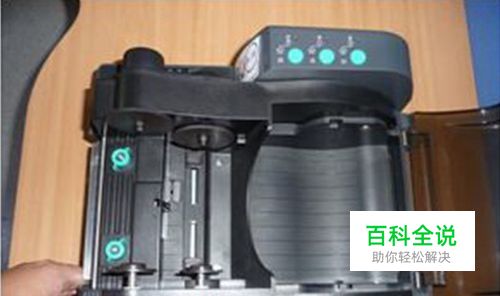

向下按动打印头抬起按键，抬起碳带支撑架（30°左右的角度，听到轻微的“啪”提示声，碳带支撑架将保持此位置不动）；
- 05

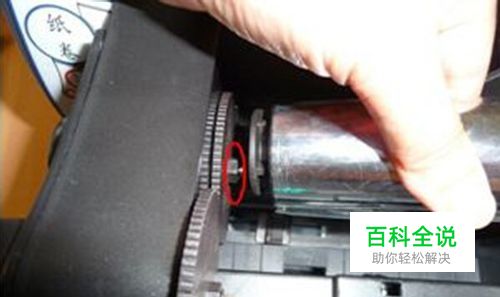

将碳带发放轴处的手动拉轴套向外轻拉，将碳带发放轴芯轴左侧插入发放轴拨轮的六角形凸台中； 注意：碳带发放轴左侧凹槽必须要和发放轴拨轮的六角形凸台啮合好，否则打印机可能会报警缺色带
- 06

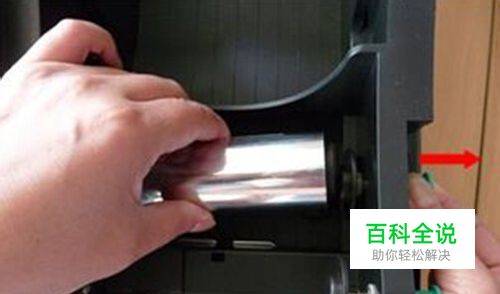

将碳带发放轴右侧对准手动拉轴套的堵头，松开手动拉轴套，发放轴碳带安装完毕。
- 07

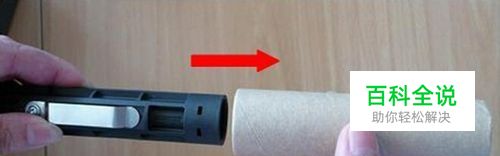

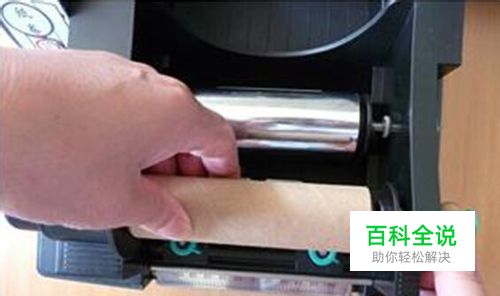

取出另一个碳带芯轴和碳带回收纸轴，按照下图所示，将碳带芯轴插入碳带回收纸轴中
- 08
取出另一个碳带芯轴和碳带回收纸轴，按照下图所示，将碳带芯轴插入碳带回收纸轴中。
- 09
安装完成。
