CAD如何使用偏移

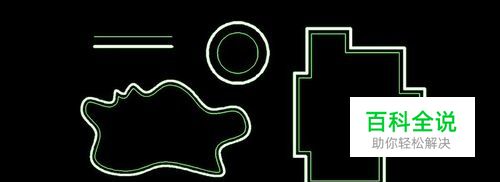

偏移工具是AutoCAD软件中常用的工具之一,我们经常利用它对线条或者图案进行偏移制作。下面我们以直线、圆、曲线偏移制作为例,讲讲CAD该如何使用偏移。

操作方法

  • 01

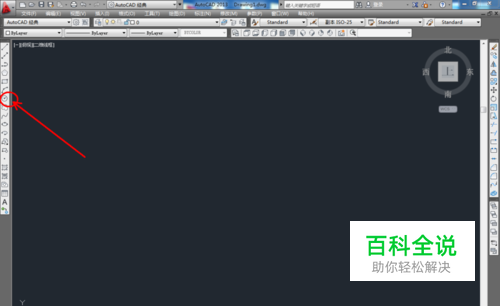

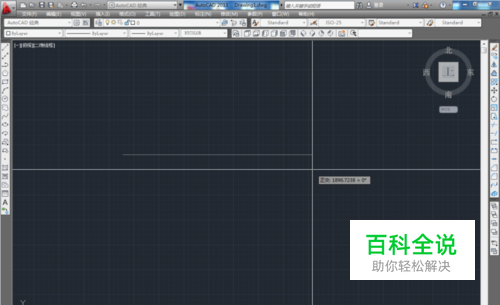

    打开 AutoCAD2012软件,点击 【直线工具】,在作图区域绘制一条线段,线段长度设置为: 2000mm(如图所示);

  • 02

    点击右边工作栏中的 【偏移】,设置偏移数量: 500mm后,鼠标点击选中线段并移动向想要偏移的方向,按下空格键(如图所示);

  • 03

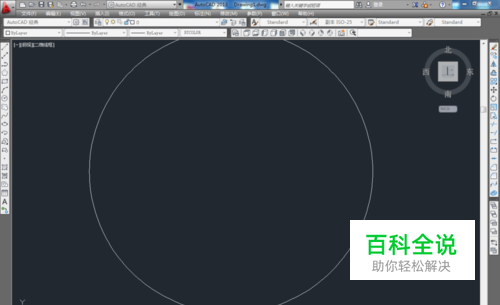

    点击 【圆形工具】,在作图区域绘制一个半径为 1000mm的圆形图案。点击右边工作区中的 【偏移】,设置偏移量为: 500mm,选中圆形进行偏移操作(如图所示);

  • 04

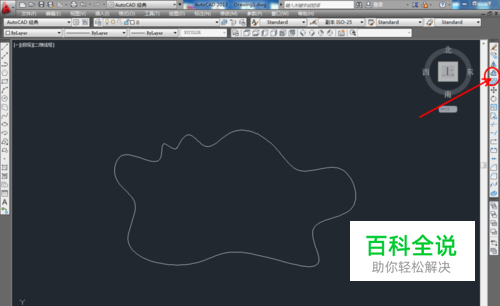

    点击 【样条曲线】,在作图区域绘制一个自定义曲线图案。点击右边工作栏中的 【偏移】,设置偏移量为: 200mm,选中曲线进行偏移(如图所示);

  • 05

    点击 【多段线】,在作图区域绘制一个自定义直线图案。点击右边工作栏中的 【偏移】,设置偏移量为:240mm,选中多段线进行偏移(如图所示)。
