ansys有限元怎么将solidworks绘制的导入进去

该为大家分享一篇ansys有限元怎么将solidworks绘制的导入进去的教程

操作方法

  • 01

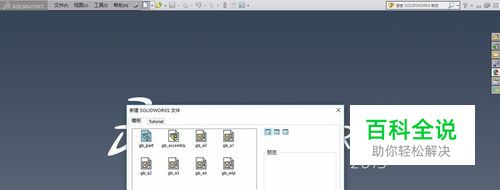

    首先，双击或者右键打开我们的solidworks软件，这里以2015版本为例，其他版本的solidworks都可以使用该教程。新建一个零件，点击确定。

  • 02

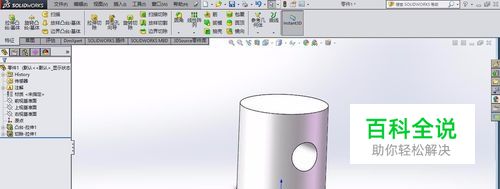

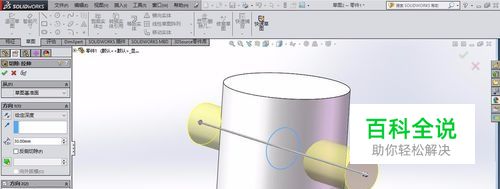

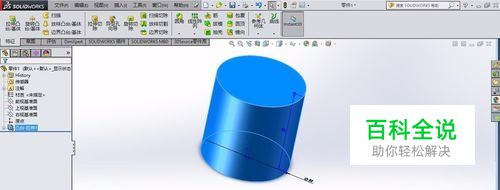

    我们先绘制一个模型，点击拉伸凸台，绘制草图，绘制直径为30的圆，拉伸深度为30；接着点击拉伸切除，绘制直径为10的圆，使用方向2并且为完全贯穿。完成零件的绘制。

  • 03

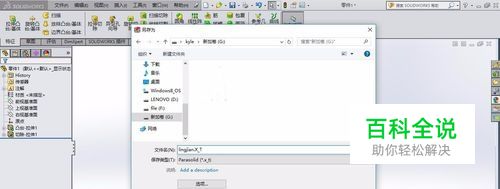

    完成零件的绘制后，我们将保存问哦parasolid文件，后缀名为x.t文件，由于ansys软件是不支持中文的，所以我们也要把文件的中文名改为英文名，点击确定完成保存。

  • 04

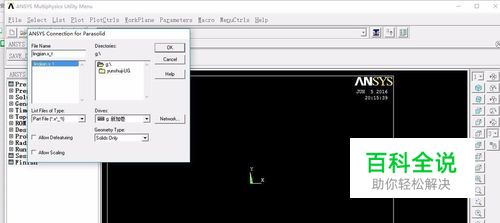

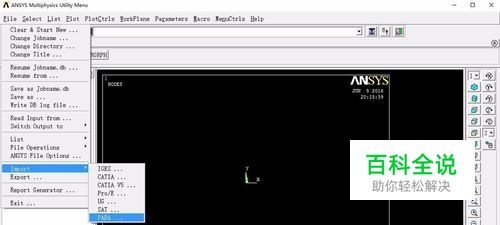

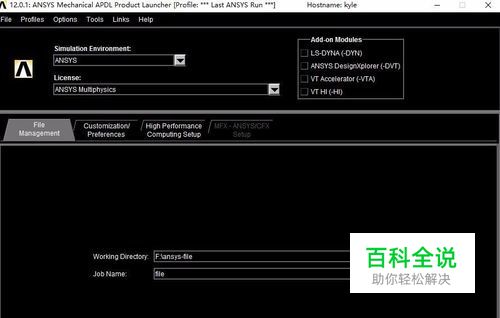

    然后，我们双击或者右键打开我们的ansys12.0软件，默认路径和job即可，点击run进入ansys界面。然后我们将solidworks所画的模型导入进去，具体如下图所示。

  • 05

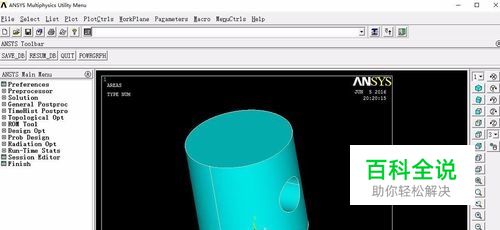

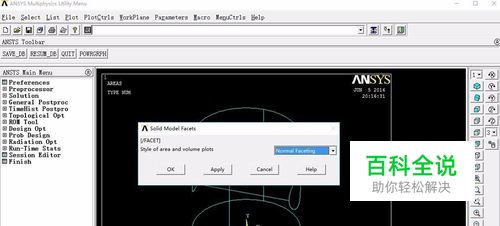

    然后我们将线框图转化为实物图，具体的操作步骤在图中已有显示。如果模型的单位体积过大，则需要等待一些时间，或者鼠标右键选择第一个选项，刷新一下就可以显示出来。

  • 06

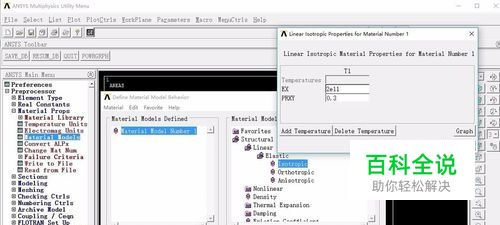

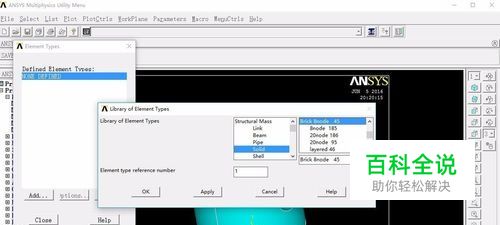

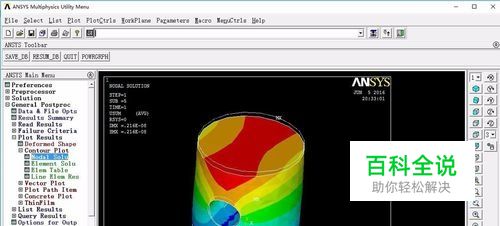

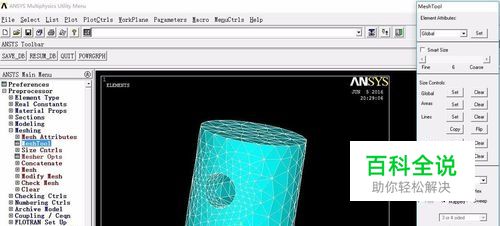

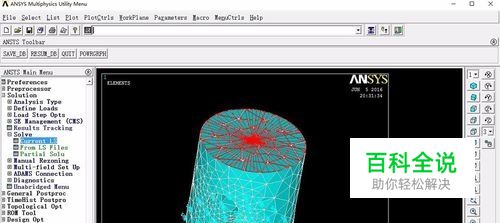

    最后，就是我们的定义单元类型，材料类型，网格处理、施加载荷、求解查看结果的过程了，网格处理时需要注意网格的大小，网格过小会影响计算时间的。具体的可以参考我的经验来做，可以举一反三，步骤类似的。
