液位开关的种类及工作原理
液位开关作为一种常见的测量液位位置的传感器，它是一种将测量的液体的高度转化成为，电信的方式进行传出的，在工业、食品、医药、石油等行业有这广泛的应用。由于作业环境复杂，需求多样、一直相适应，从形式上主要分为接触式和非接触式。非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。电容式液位开关也可以采用接触式方法实现。其中比较常见的有音叉液位开关、浮球液位开关、光电液位开关、电极式液位开关。工釆网小编整理了一下各类液位开关的相关工作原理一起了解一下吧。
操作方法
- 01
音叉液位开关 音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉液位开关的音叉与被测介质相接触时,音叉的频率和振幅将改变,音叉液位开关的这些变化由智能电路来进行检测,处理并将之转换为一个开关信号,达到液位报警或控制的目的。为了让音叉伸到罐内,通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。
- 02
浮球液位开关 浮球液位开关结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用,产生开关信号。
- 03

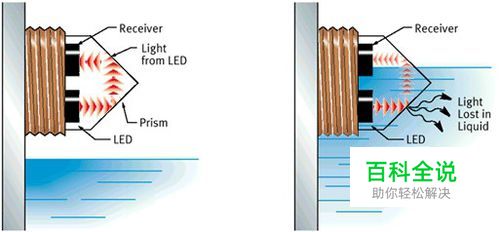

光电液位开关 光电液位开关产品内部包含一个近红外发光二极管和一个光敏接收器。发光二极管所发出的光被导入传感器顶部的透镜。当液体浸没光电液位开关的透镜时，则光折射到液体中，从而使接收器收不到或只能接收到少量光线。光电液位开关通过感应这一工况变化，接收器可以驱动内部的电气开关，从而启动外部报警或控制电路。如果没有液体，则发光二极管发出的光直接从透镜反射回接收器。
- 04

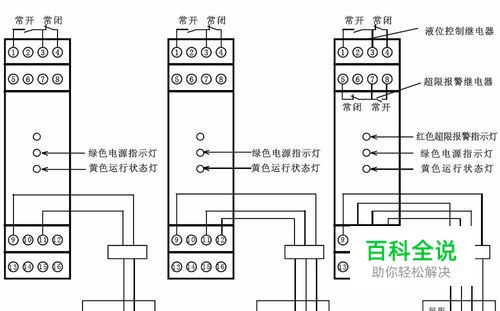

电极式液位开关 电极式液位开关是利用液体的导电性来监测液位的高低，解释接触到棒极，便会导电从而输出报警信号。该液位开关可多点控制，控制位置由客户需求而定，具有突破保护功能，可有效防止突波干扰，不过电极式液位开关仅适用于导电液体，且液体不能有挥发性。
