Excel如何制作柱形折线组合图表(Office13/07版)

我们在制作图表时,
单纯地使用一种图表会显得很单调。
我们工作中其实也经常会见到
柱形图和折线图的组合图表,那么,该如何制作呢?
不同的Office版本的制作方法稍有差异,相对而言,新版本更方便直接。
详情请看敏丝图解。

操作方法

  • 01

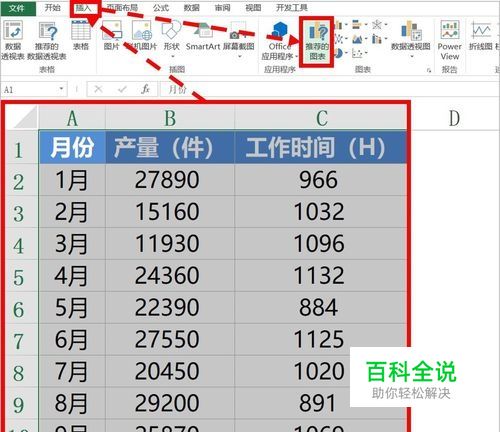

    Office2013版本的制作方法:使用 Ctrl+A快捷键全选制作图表所需的数据,依次选择: "插入"菜单>"推荐的图表"。

  • 02

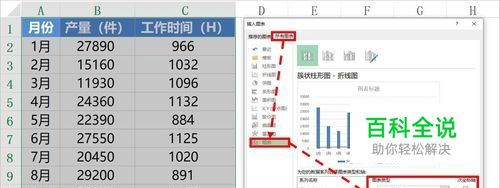

    在弹出的窗口中,依次选择: "所有图表">"组合",并将 两个系列分别设置为柱形图和折线图,然后点击"确定"。 在 上方可以预览设置后的效果,满意后再点击"确定"。

  • 03

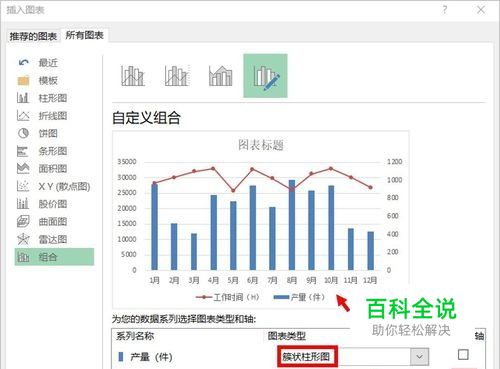

    这里,作者设置的是: 1.将较大的值(产量)设置为"簇状柱形图"。 2.将较小的值(工作时间)设置为"带数据标记的折线图",并勾选设置为"次坐标轴"。

  • 04

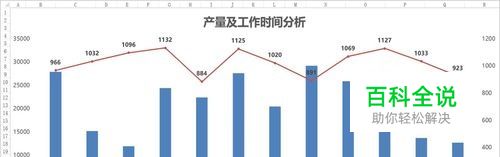

    柱形折线图经过 简单的美化(添加数据标签、标签添加半透明背景、删除水平网格线等),最终的效果图请看下图。

  • 05

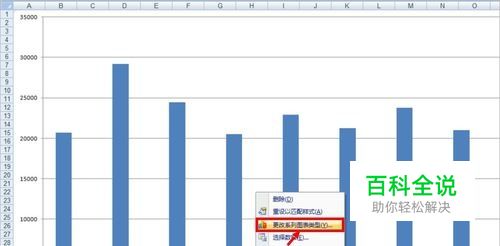

    Office2007及以下版本的制作方法。 我们鼠标左键单击 选中要设置为折线图的柱形图,然后 鼠标右键单击,在弹出的选项中选择 "更改系列图表类型"。

  • 06

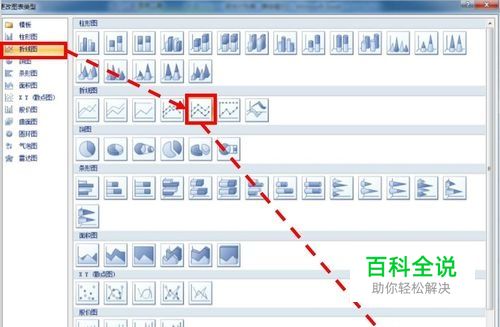

    选择任意一种折线图(通过上述步骤可以再次更改,直到选到合适的折线图),然后点击"确定"。

  • 07

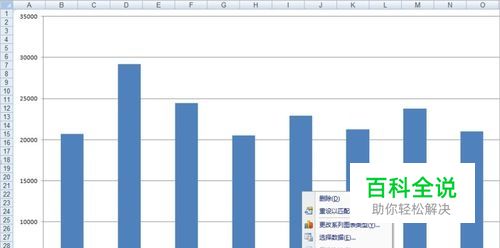

    折线图制作完成后的效果如下图,但是 这样的折线图不是我们想要的,我们还需要稍作调整。 鼠标左键单击选中折线图(折线的任意一个位置即可),然后鼠标右键单击,在弹出的选项中选择 "设置数据系列格式"。

  • 08

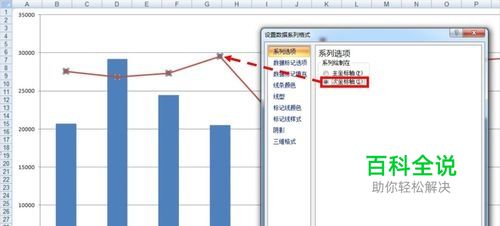

    在新弹出的对话框中,设置 "系列绘制在"为 "次坐标轴"。 最终完成的效果与2013版本效果是一样的。 图标美化技巧请参考下方经验。

  • 09

    如对您有帮助,请投票或点赞鼓励一下敏丝,谢谢~
