Excel2010 如何制作分层折线图？【百科全说】

很多朋友在进行数据对比的时候喜欢采用折线图的方式，但是有的时候数据太多的话，就会出现线条杂乱的情况。因此，针对这种情况，小龙给大家一个小方法，利用
EXCEL制作一个分层显示的折线图，既有利于对比数据，看起来又比较清新。

分层折线图制图方法：

01

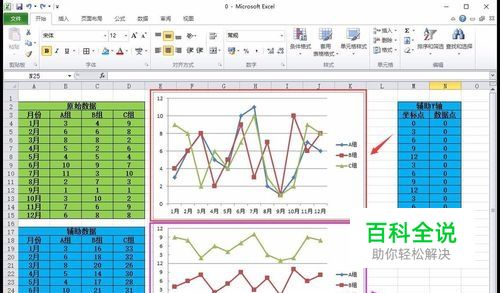

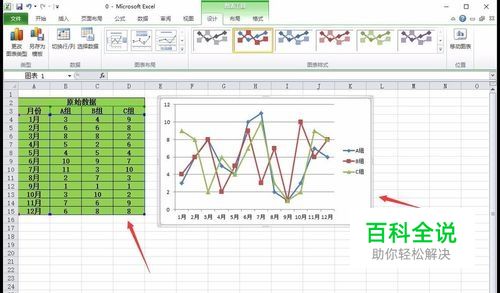

我们用传统方式制作的折线图如图下图所示，虽然做出来确实能对比数据之间的差异，但是看起来比较费劲，线条显得有些杂乱无章。针对下面的数据，小龙给大家说说如何制作分层对比折线图。
02

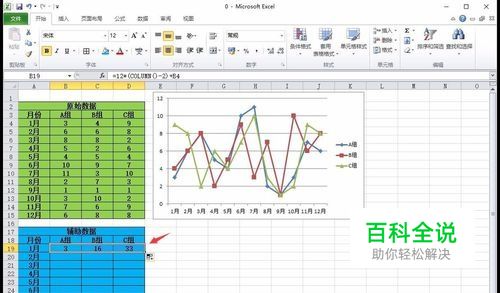

首先将上面的数据复制粘贴下来，并起名为“辅助数据”，然后在左上角第一个单元格中输入“=12*（COLUMN（）-2）+B4”，按回车键，其中 12是比原始数据中最大值稍大一点的数据值，用于作为层高， B4是原始数据中对应位置的单元格。
03

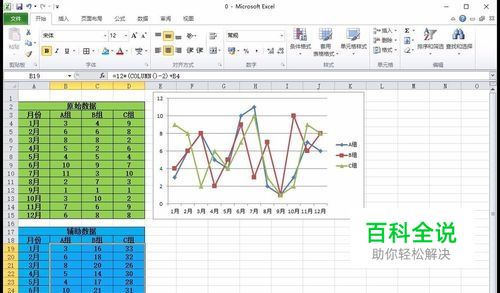

接着，将鼠标放置在单元格的右下角上，会出现一个黑色实心的十字标志，按住鼠标左键向右拖动鼠标至 D19；然后再选中1月的所有数据，同样用实心十字标志向下拖动鼠标至 D30，如图所示。
04

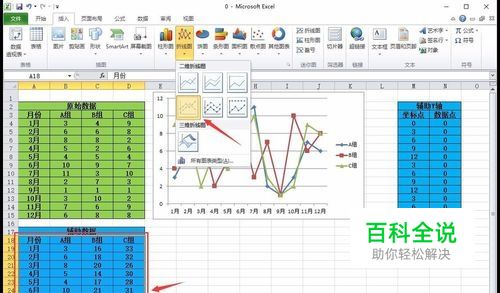

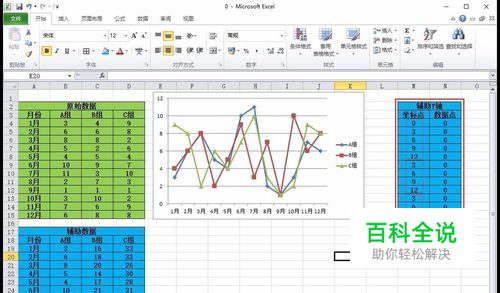

然后按照下图中的方式在Excel表格中输入三组坐标点和数据点，分别是0、3、6、9、12，3、6、9、12和3、6、9、12，数据点均为0；下面选中辅助数据，点击“ 插入>折线图>带数据标志的折线图”，绘制出原图图形，并选中其纵坐标，按“Delete”键删除掉，如图所示。
05

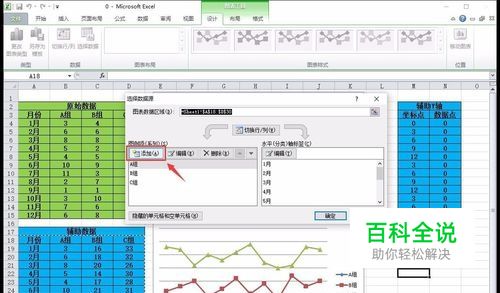

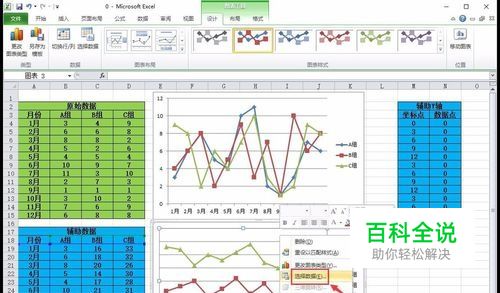

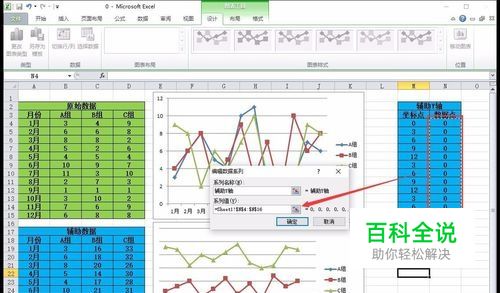

接下来，选中折线图，单击鼠标右键，点击“ 选择数据”选项，在弹出对话框中点击“ 添加”按钮，接着将系列名称设置为“辅助Y轴”，系列值设置为“数据点”，如图所示。
06

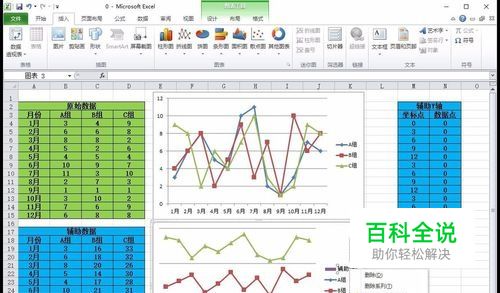

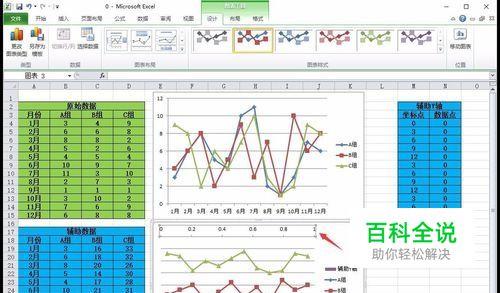

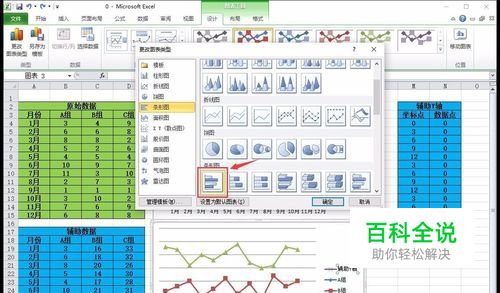

选中辅助Y轴的图例，单击鼠标右键选择“ 更改系列图标类型”选项，将其类型设置为“ 条形图”，并将图上方出现的横坐标选中删除掉，如图所示。
07

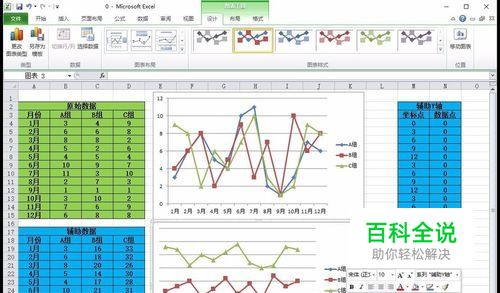

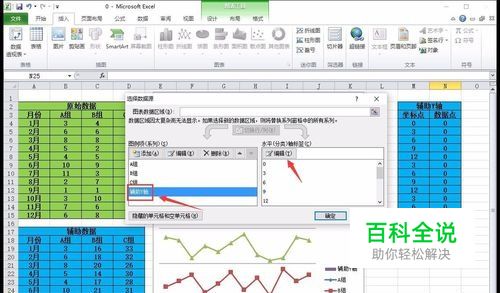

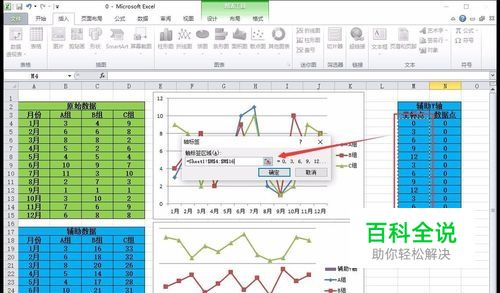

再次选中辅助Y轴图例，单击鼠标右键选择“ 选择数据”选项，在弹出对话框中选中“ 辅助Y轴”并点击“ 编辑”按钮，数据表中辅助Y轴下的坐标点选为“ 轴标签区域”而后确定，如图所示。
08

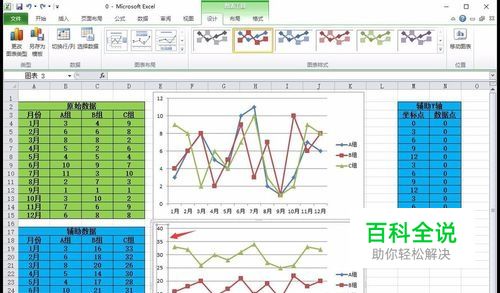

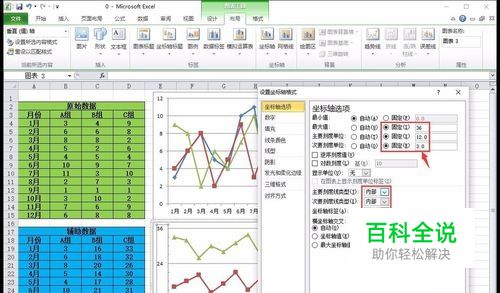

下面点击“ 布局>坐标轴>主要纵坐标轴>其他主要纵坐标轴选项”，在弹出对话框中将最大值设置为36，主要刻度单位设置为12，次要刻度单位设置为3，且刻度线均在内部，设置完成后把出现的纵坐标选中删除掉，如图所示。
09

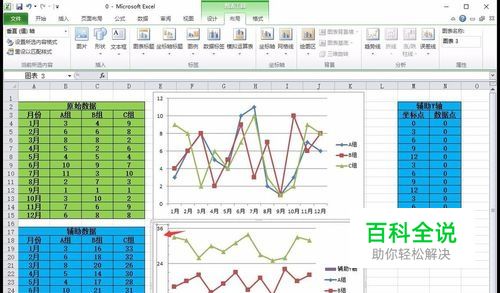

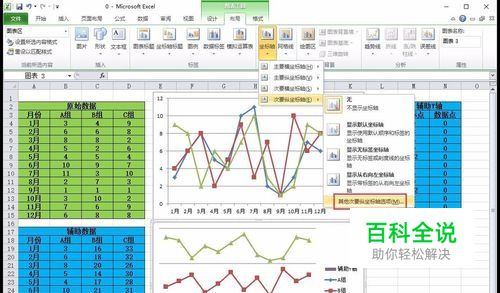

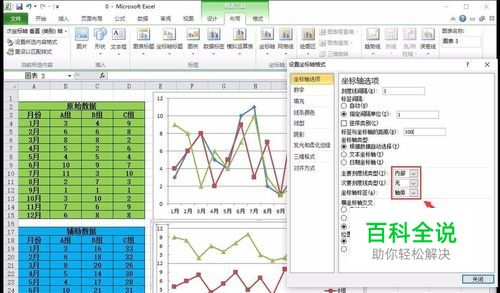

继续点击“ 布局>坐标轴>次要纵坐标轴>其他次要纵坐标轴选项”，在弹出对话框中将指定间隔单位设置为1，其它按照图中红框所示进行设置，如图所示。
10

最后，即可得到条理清晰、对比明显、直观易懂的分层折线图了，看看是不是比原来的折线图开起来更好些了呢！
