画原始结构图需要注意哪些事项。

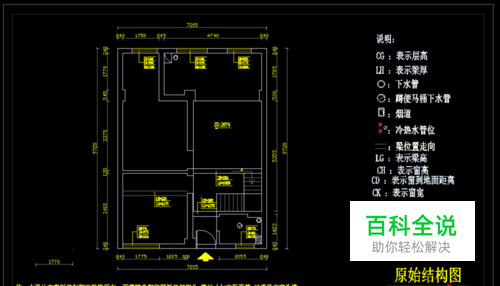

原始结构图是房子的原样,是设计师布置平面图的根本依据。那面对原始房子时,自己怎么去画呢?要注意哪些事项呢?现在小郑和大家一起分享分享画原始结构图的。

操作方法

  • 01

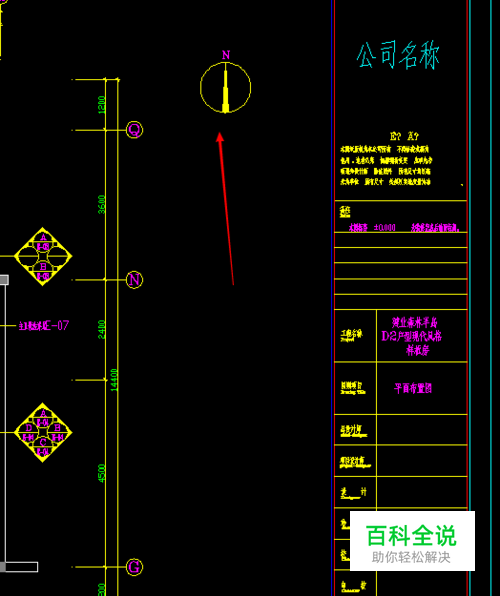

    一、房子的方向。因为在设计中要考虑采光、空气流通等问题。

  • 02

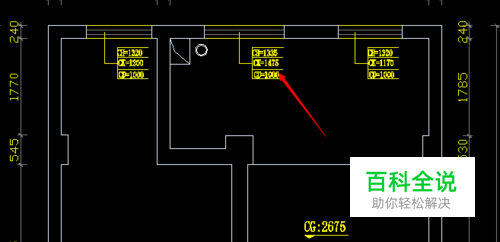

    二、在原始结构图中要标好门、窗具体的位置和尺寸。因为在做预算的时候要考虑它们的造价,在设计中也要考虑它们的造型。

  • 03

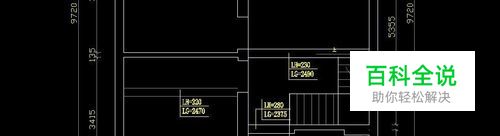

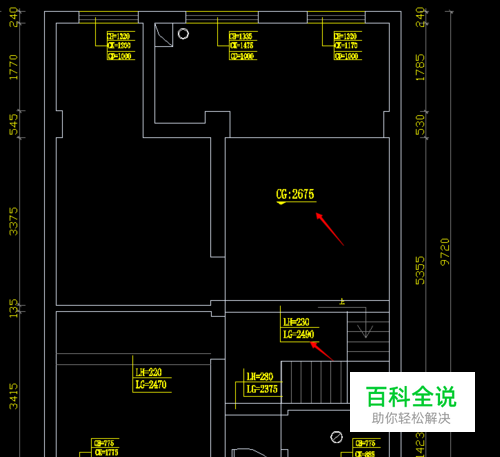

    三、在原始结构图中要标好标高、梁宽、梁高的具体位置和尺寸。这个要在设计中考虑吊顶的位置。

  • 04

    四、在原始结构图中标好马桶的位置,在设计方案中,马桶的位置是规定,要根据马桶的位置考虑其他东西的摆放,做到合理安排、设计空间。

  • 05

    五、在原始结构图中要标好有下水管的位置,总共有几个下水管,在装修中要考虑包管。

  • 06

    六、在原始结构图中标好烟灶的位置,因为有烟灶的位置,那么这个空间就是厨房。

  • 07

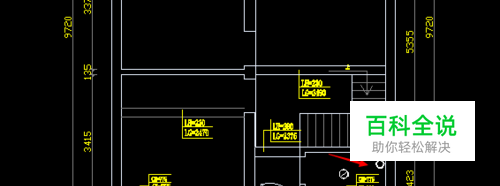

    七、在原始结构图中还要标好大门的开启方向。

  • 08

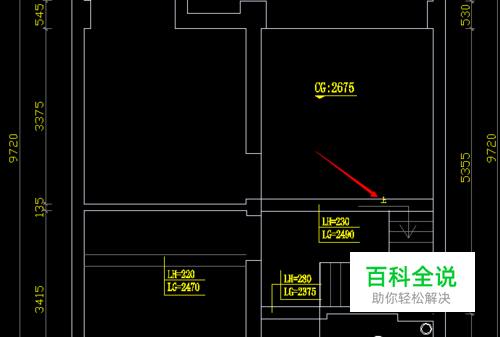

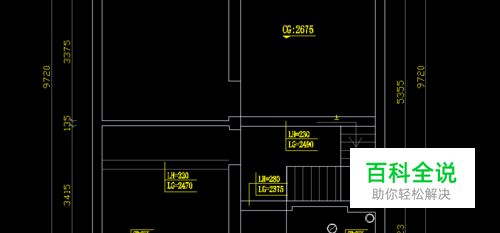

    八、在原始结构图中如果有楼梯口的位置也要标好,还要标好它总共有几节楼梯以及上楼梯的方向。
