如何使用博途(TIA)进行变量监控和强制

博途作为一款全新的自动化编程组态软件,部分新接触的朋友还不太熟悉,今天我来为大家简单介绍一下如何使用博途进行变量监控和强制

操作方法

  • 01

    首先打开一个项目,你会在左侧的PLC的下拉菜单里面找到“监控与强制表”。

  • 02

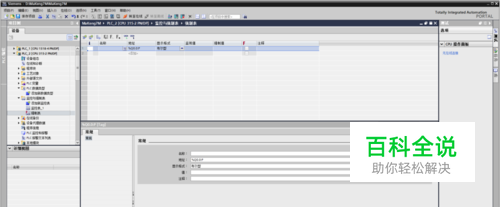

    我们在“监控与强制表”表中新建一个 监控表用来监控当前PLC的数据。新建行并在地址列中添加我们要监控变量的实际地址(DI或AI)。

  • 03

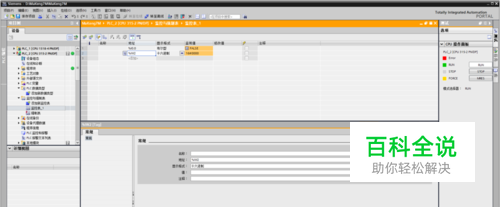

    单击工具栏中的“眼镜”(监控)按钮,监控变量的实际值就会显示出来。

  • 04

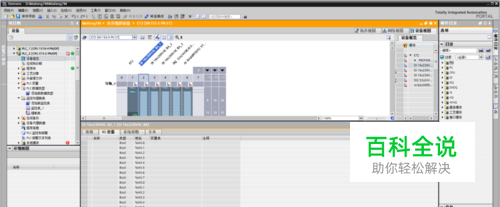

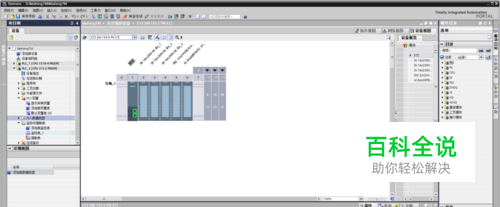

    对于具体某个点的地址我们可以用如下方法进行查找。在设备视图中单击需要查看地址的PLC模块,在“属性”栏中查看“IO变量”下面可以看到具体每个点的实际地址。

  • 05

    我们双击打开 强制表,在强制表内输入需要强制的变量地址(DO或AO)。

  • 06

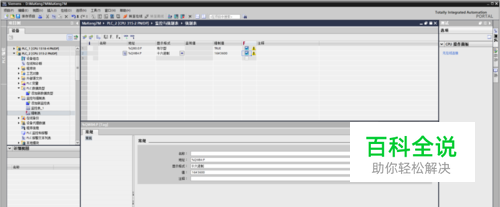

    设定“强制值”并勾选“F”列中的选择框。

  • 07

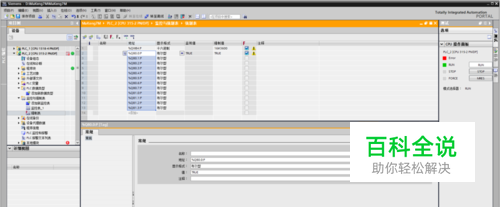

    单击工具栏中的“启动或替换可见变量的强制”,变量就强制到我们希望的数值了。

  • 08

    在强制或监控表中还可以如EXCEL一样进行任意拖拽十分方便。 这个经验是否帮到你呢?
