AUTOCAD2007使用技巧：[8]如何绘制圆角矩形

2024-04-16 15:40:31

圆角矩形是在绘图中比较常用的图形，那么如何使用autocad2007软件绘制圆角矩形呢？接下来小烟就给大家简单的介绍一下如何使用autocad2007软件绘制圆角矩形。

操作方法

01

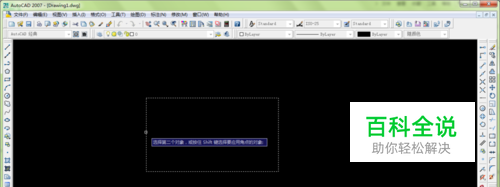

首先在电脑上打开AUTOCAD2007软件，新建一个绘图面板，如下图所示。
02

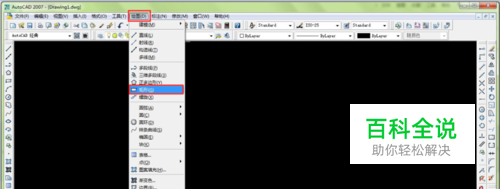

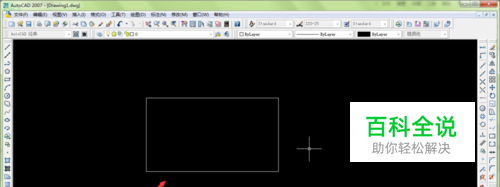

然后点击上方菜单栏里的【绘图】功能选项，找到【矩形】功能键，点击【矩形】功能键，在绘图面板上绘制一个矩形，如下图所示。
03

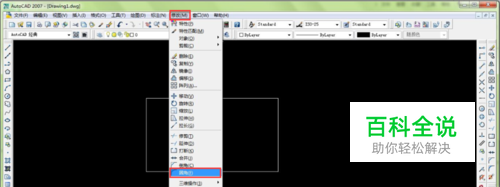

接下来点击上方菜单栏里的【修改】功能选项，找到【圆角】功能键，如下图所示。
04

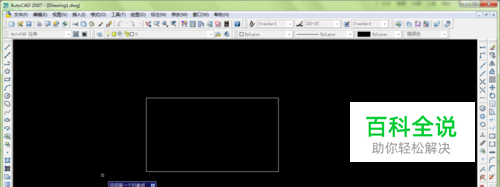

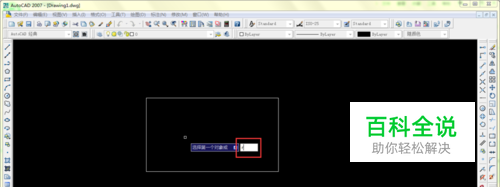

点击圆角功能键，此时在下方的命令栏里弹出选择第一个对象，在这里我们选择半径r，直接输入r，如下图所示。
05

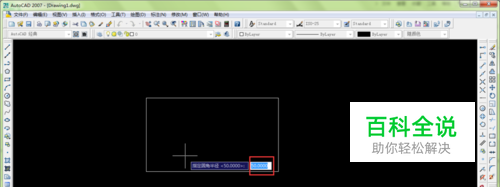

输入完毕后点击【Enter】按钮，此时下方命令栏弹出输入半径数值，这个半径数值是为了控制圆角大小的，比如我们输入50，如下图所示。
06

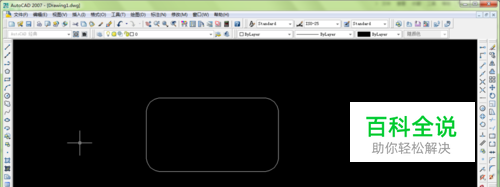

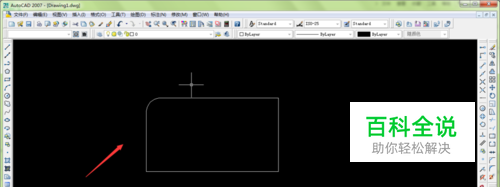

输入完毕后点击【Enter】选项，此时选择第一个对象，比如选择左边的竖线，然后再选择第二个对象，比如选择上方的横线，第二个对象选择完毕后，就会在左边竖线和上方横线之间产生一个圆角，如下图所示。
07

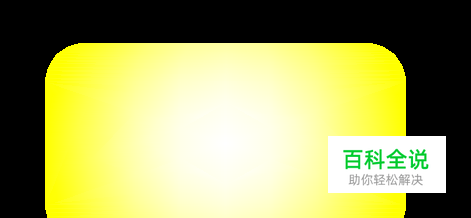

依次方法类推，分别在其它三个角上绘制圆角，最终就可以形成一个圆角矩形了，为了观看方便，可以填充渐变色，如下图所示。
