CAD图块隐藏如何设置

CAD如何遮挡图块呢？如何实现遮挡图形内容呢？有时我们可能需要对CAD图纸中的部分内容进行遮挡操作。下面就是具体的设置方法。

操作方法

  • 01

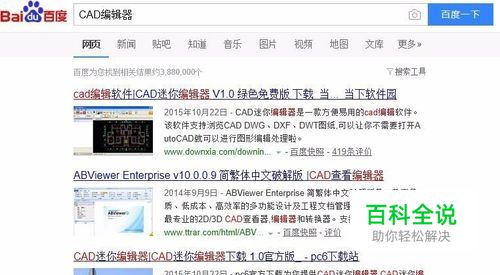

    由于想要对CAD图纸进行遮挡操作，因此我们需要利用相关CAD编辑工具实现对CAD图纸的编辑操作。如图所示，可以通过搜索获取相关CAD编辑工具。

  • 02

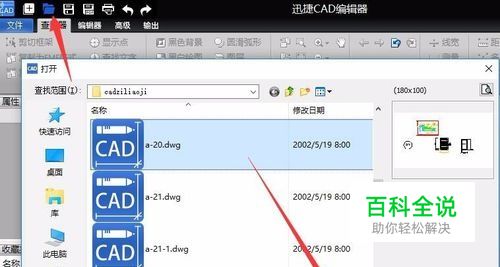

    安装并运行任意一款CAD编辑器工具，并在正式打开对应的CAD图纸文档前，我们可以对其进行预览操作。

  • 03

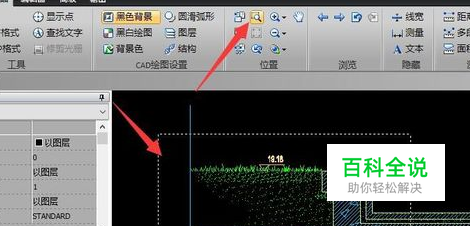

    从打开的CAD图纸文档中，切换到“查看器”选项卡，利用“位置”列表中相应的工具实现对想要进行遮挡区域的放大处理。

  • 04

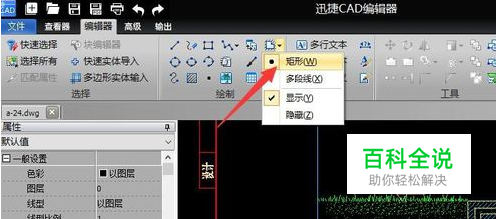

    然后切换到“编辑器”选项卡，从“绘图”列表中点击“虚空”右侧的下拉列表，从中选择“矩形”项。

  • 05

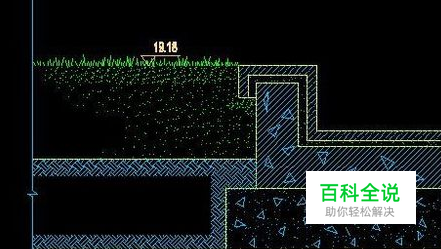

    接下来在想要进行遮挡的区域进行绘制，即可完成当前区域的遮挡操作。如图所示，设置隐藏区域前后的对比情况。

  • 06

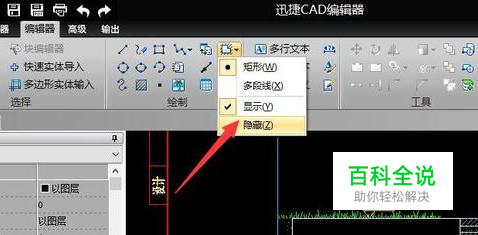

    当然，如果我们想对被遮挡的区域进行查看时，可以通过点击“虚空”下拉列表，从中选择“隐藏”项即可隐藏遮挡区域，从而实现对比被隐藏部分的查看。
