DIY手机红外发射器
用手机控制家电
操作方法
- 01

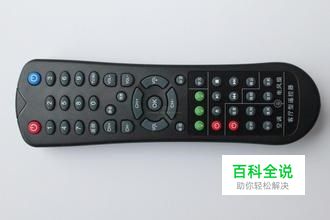

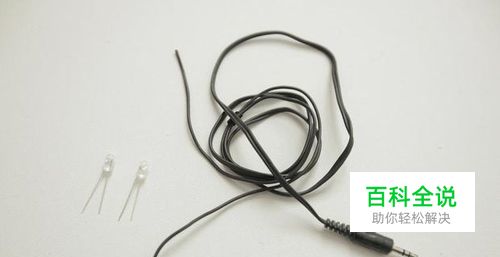

你需要备齐部件，红外发射器从遥控器上去拆下来
- 02

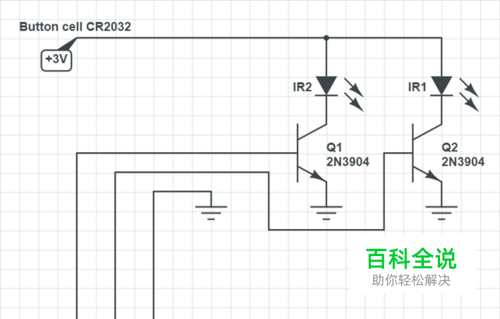

你需要看懂下面原理图的一种。为啥有俩？因为音频频率低（最高20kHz），这是倍频电路（19kHz倍频输出38kHz）。如果你是高手你可以全桥整流后接一个，二极管比红外管便宜。
- 03

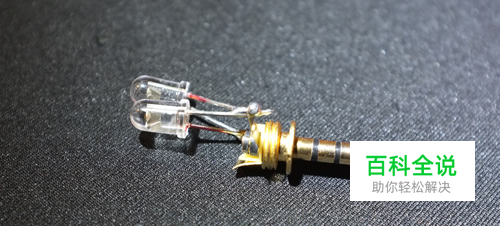

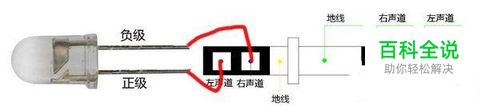

按照原理图焊接，如图。不需要左声道右声道分清楚。但是红外的正负极要注意。
- 04

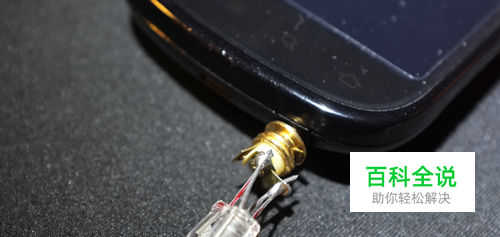

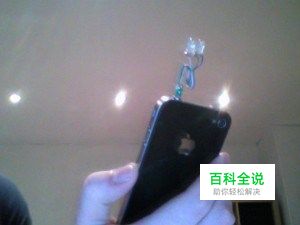

插上你的手机
- 05
下载APP，遥控精灵等，安卓苹果都有类似的软件。然后控制你的空调、冰箱、电视吧
赞 (0)
用手机控制家电
你需要备齐部件，红外发射器从遥控器上去拆下来
你需要看懂下面原理图的一种。为啥有俩？因为音频频率低（最高20kHz），这是倍频电路（19kHz倍频输出38kHz）。如果你是高手你可以全桥整流后接一个，二极管比红外管便宜。
按照原理图焊接，如图。不需要左声道右声道分清楚。但是红外的正负极要注意。
插上你的手机
下载APP，遥控精灵等，安卓苹果都有类似的软件。然后控制你的空调、冰箱、电视吧
