ANSYS Workbench DM建模教程
ANSYS仿真协同环境是产品研发流程中仿真环境,一个具有自主知识产权的、集成多学科异构CAE技术的仿真系统。其中Workbench DM建模对越来越多的研究人员是一项必备的专业技能。
操作方法
- 01
开始>>程序>>打开Workbench14.0
- 02
打开过程界面如下
- 03

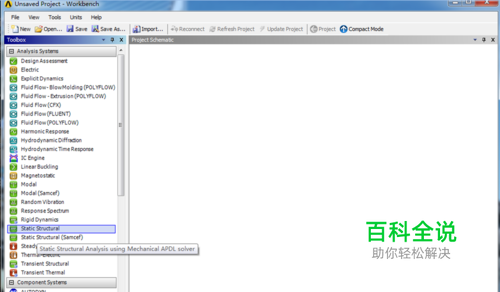

双击Static Structural
- 04

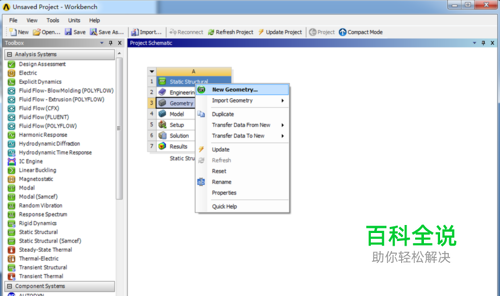

右键Geometry>>打开New Geometry
- 05
在DM界面左侧树结构中选择XYPlane选项>>点击New Sketch
- 06

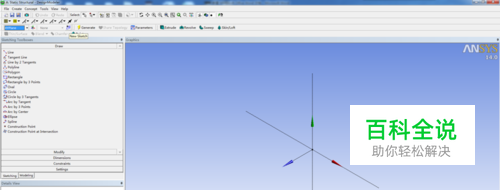

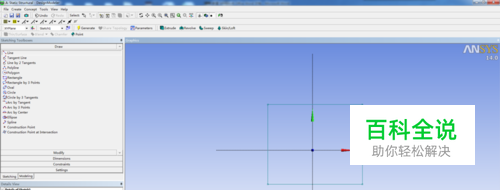

单击Look At Face>Plane>Sketch使草图正对屏幕>>点击Sketching>>Draw>>Line,拖动鼠标任意画出一个矩形
- 07

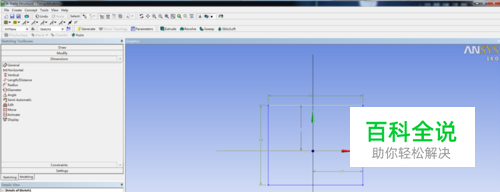

点击Sketching>>Dimensions>>General,标注尺寸
- 08

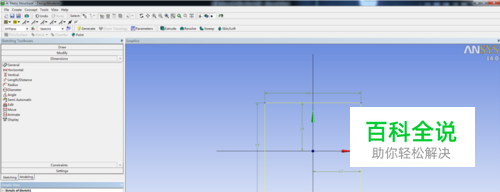

左下角Details View修改想要的尺寸参数
- 09

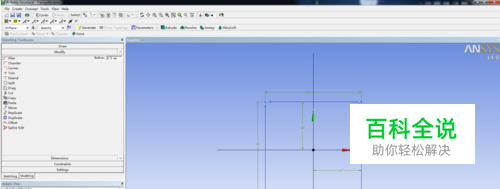

点击Sketching>>Modify>>Fillet(Radius设置自己需要的),选择矩形顶点即可倒圆角
- 10

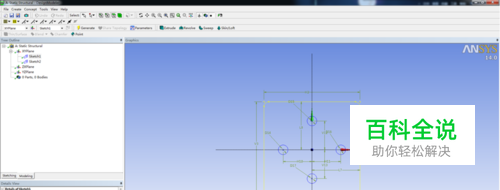

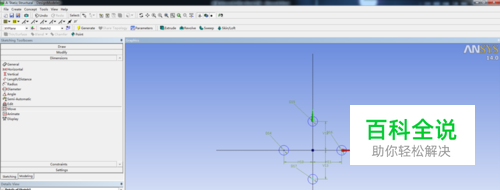

单击Modeling返回建模界面>>选择Sketch1对象并单击右键>>选择Hide Sketch。利用同样的方法,绘制四个圆
- 11

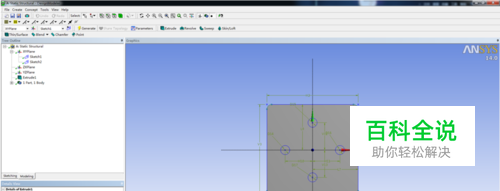

绘制完成后,单击Modeling回到建模环境>>选择Sketch1、Sketch2并右键单击>>选择Show Sketch,效果如下
- 12

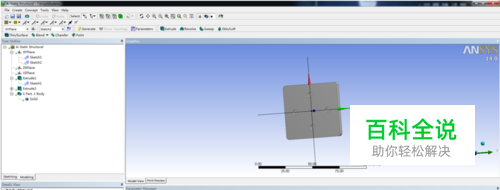

底板:单击工具栏中Extrude>>单击Detail View>>选择Sketch1对应的草图>>Apply,设置Depth为10mm>>单击Generate
- 13

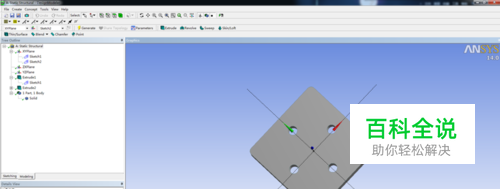

打孔:单击工具栏中Extrude>>单击Detail View>>选择Sketch1对应的草图>>Apply,设置Operation为 Cut Material,Depth为10mm>>单击Generate
- 14

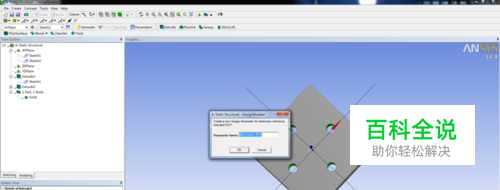

参数化:选择Extrude1,在Detail View中单击Depth前方框>>点击OK;同理选择Extrude2,在Detail View中单击Depth前方框>>点击OK
- 15
单击Parameters,弹出Parameter Editor窗口
- 16

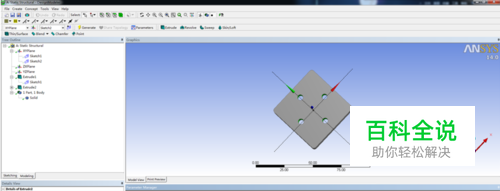

更改Design Parameters中参数,可实现参数化设计。此时通孔就成了沉孔!
- 17

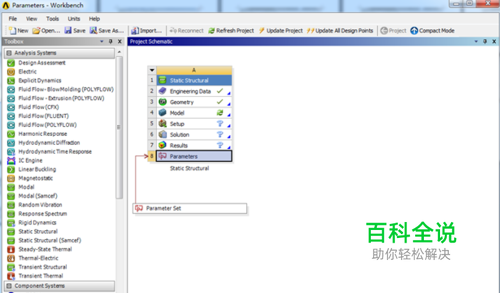

保存项目:直接关闭DM界面,Workbench界面可直接看到刚才的项目Parameters。点击菜单栏Save或者Save as就可以了
