CAD命令的使用之图文解说：[5]矩形
矩形(rectangle)是一种平面图形，矩形的四个角都是直角，同时矩形的对角线相等，而且矩形所在平面内任一点到其两对角线端点的距离的平方和相等。
操作方法
- 01
矩形命令执行可以点击工具栏命令，可以点击绘图，点击下拉的矩形，也可以输入rec回车执行命令，rec是矩形快捷键
- 02

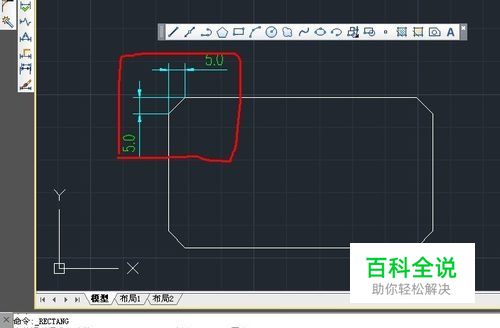

点击矩形命令后，输入栏会出现指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 在矩形没有任何要求时最简单的画法是点击绘图区一点，拉动鼠标再点击另外一点确定矩形。 下面介绍上面的几种画法： 倒角（矩形四周是倒角）：点击命令后输入C回车，输入第一个倒角距离回车，输入第二个倒角距离回车，点击绘图区一点拉动鼠标点击另一点得到有倒角的矩形。
- 03

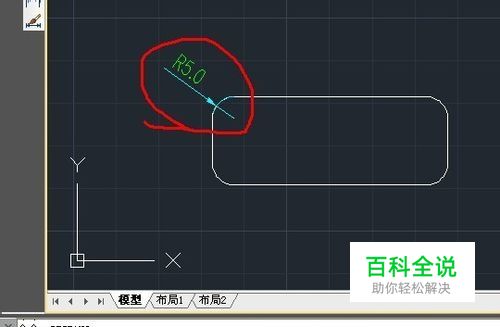

标高：标高是指高出XY平面的值，一般用在三维上。就是输入标高值的矩形在另一个平面，这个平面和XY平面的距离就是标高值。 圆角：这个和倒角是一个道理，只不过是圆形的倒角。
- 04
厚度：这个也是用在三维中，就是输入厚度值后，画出的矩形是个立体的，当然要在三维视图下看到。
- 05
宽度：点击矩形命令，输入w回车，输入直线宽度值回车，我举例是直线宽度是2，然后画出的矩形线宽度是2。 以上是点击命令后通过输入子命令来绘制。
矩形的另一种画法
- 01
点击矩形命令后，在绘图区点击一点，输入栏出现 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 这时有面积A，尺寸D，旋转R画法。
- 02

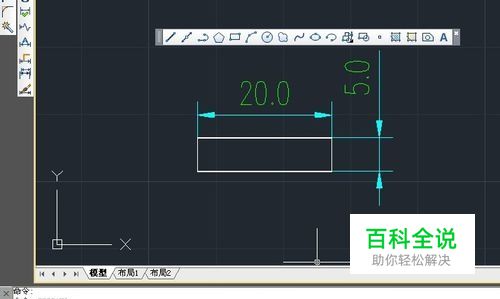

面积： 通过面积画矩形，这时输入A回车，会让你输入面积值，比如输入100回车，然后会出现要输入长度值，比如边长是20的，那么输入L回车，输入 20回车，得到边是20的矩形，宽是5的矩形，那么面积时100。这个就是通过输入面积和一条边长来定义矩形的。
- 03

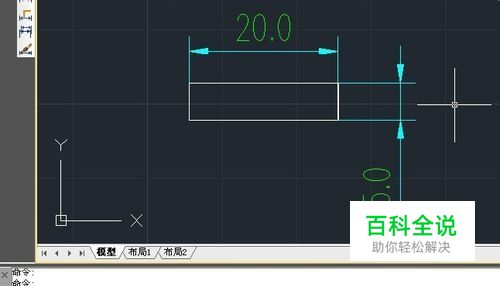

尺寸：通过矩形长宽值画矩形，这时输入D回车，输入长度值回车，输入宽度值回车得到矩形，在绘图区再点击一点确定矩形方向。
- 04

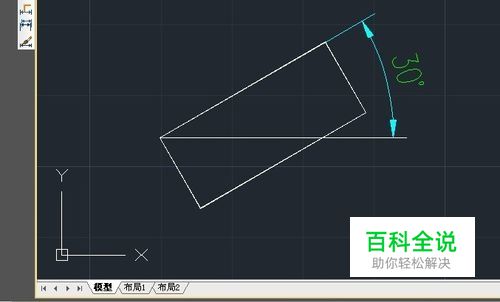

旋转：通过旋转得到一个旋转一定角度的矩形。这时输入R回车，输入角度值回车，我这里是30度举例。然后还可以再通过输入栏的画矩形方法得到矩形大小。方法如上。 以上就是矩形的各种画法。
- 05
以下是动态图绘图演示，希望对您有帮助，祝您学习愉快！
