AUTOcad如何画曲线

绘图过程中难免会使用曲线的操作内容,如何学习曲线的画法十分重要,下面为大家介绍曲线的画法。

操作方法

  • 01

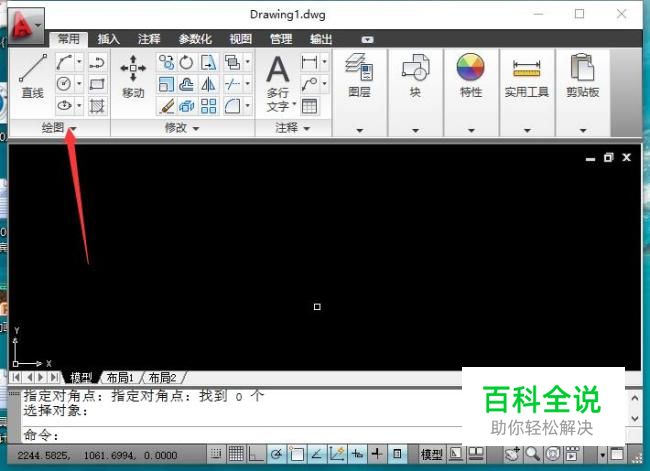

    打开cad界面,找到绘图一栏,点击绘图命令。

  • 02

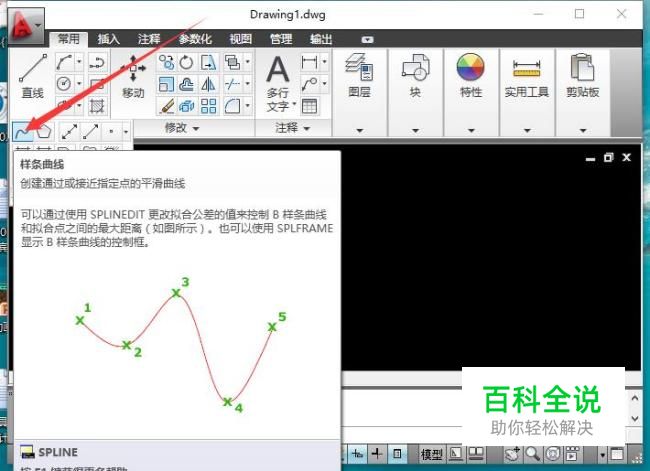

    点开绘图以后下拉菜单展开,在下拉菜单中点击样条曲线,下面展示绘制一个有三个拐点的曲线。

  • 03

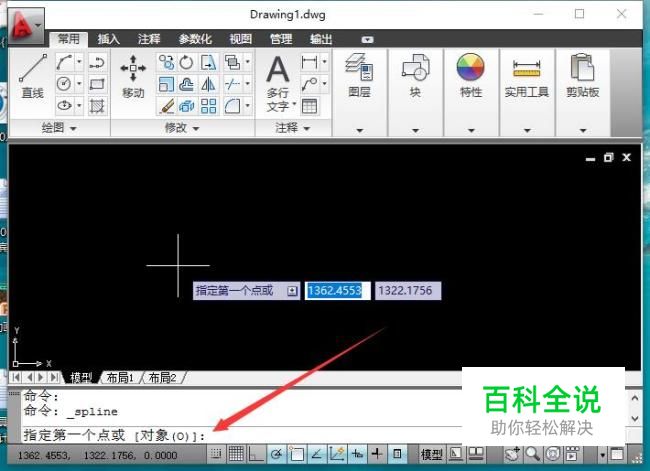

    指定第一个点或对象,可以输入数值或鼠标拾取在绘图界面中,选择第一个点,点击鼠标左键,完成拾取。如图我是用鼠标选取一个数值进行的第一个操作。

  • 04

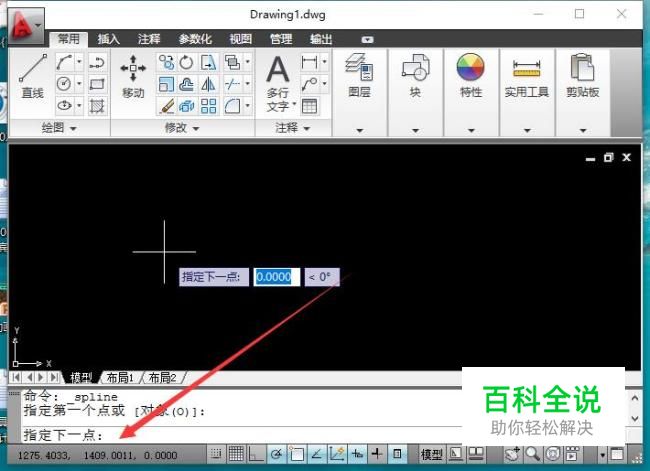

    指定第二个点(可以输入数值或鼠标拾取),选定第二个点后点击鼠标左键,确定完成第二个点的拾取。

  • 05

    指定第一个拐点(起始切向)可以输入数值或鼠标拾取,找到第二个点的位置所在,点击鼠标左键完成拐点设置。

  • 06

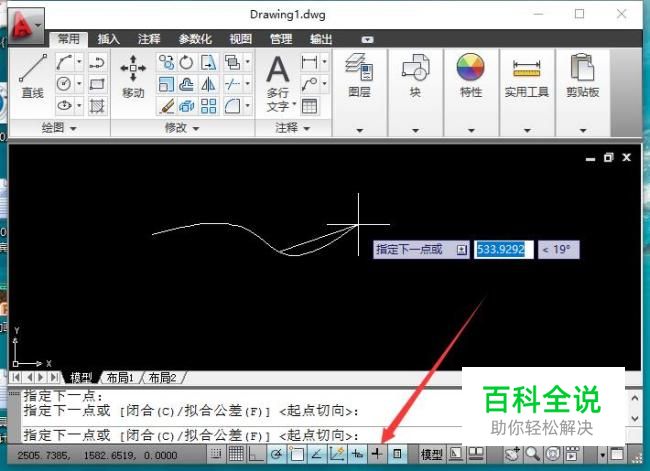

    指定第二个拐点位置(起始切向)可以输入数值或鼠标拾取,选定位置后点击鼠标左键完成所在点的操作。

  • 07

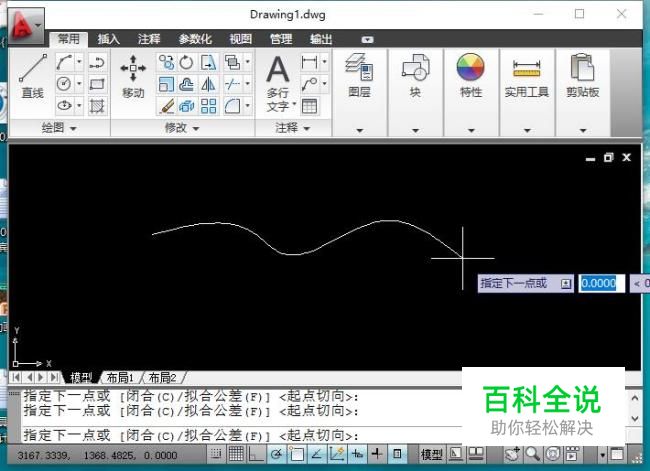

    指定第三个拐点位置(起始切向)可以输入数值或鼠标拾取,找到所画点的位置,点击鼠标左键完成操作。

  • 08

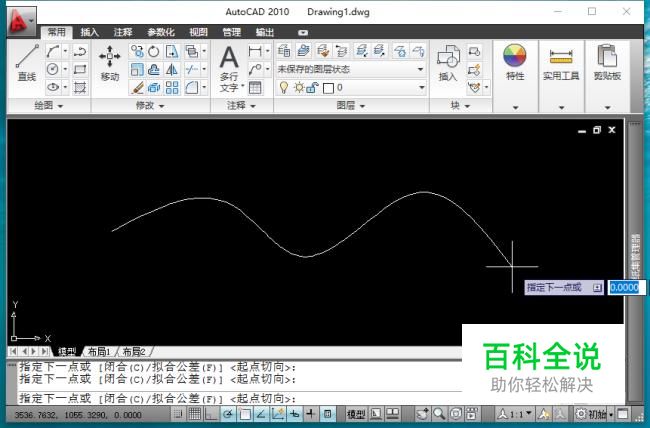

    完成三个拐点设置,如果需要多个可以多次反复上面步骤。

  • 09

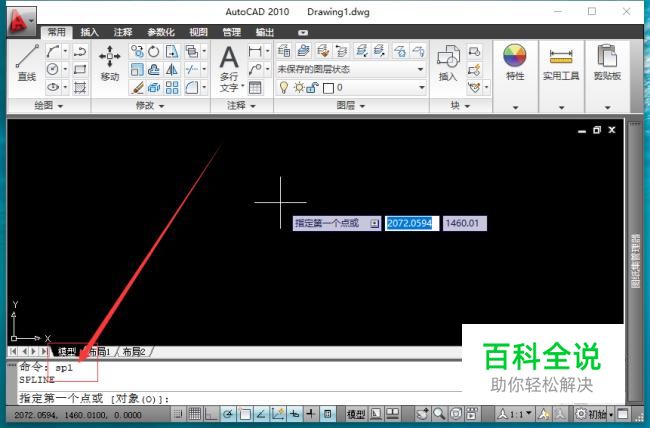

    方法二:输入spl回车执行样条曲线命令(spl是样条曲线快捷命令)。

  • 10

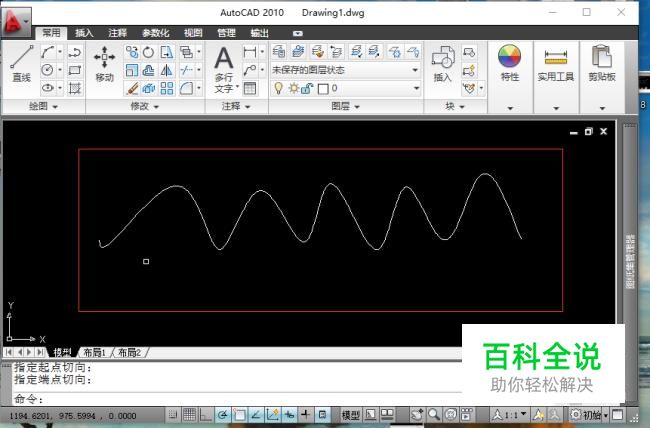

    重复上述345678步骤过程,可以画出需要曲线。最后输入命令c和回车命令结束在绘制。
