NL 50 -MPI 网关实现 DP/MPI 转以太网网关
NetLINK 紧凑型联网网关
现在部分工厂存在这种情况，现场设备的数量比较多，项目工程占地面积大，设备比较分散，工作站多且分散 那么 集中监控、分散控制成为当今自动化盛行的一种联网工程解决方案。针对实现集中监控，分散控制的联网设备---联网网关，
操作方法
- 01

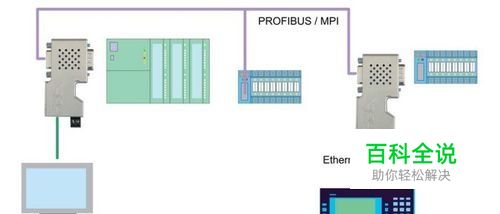

网关产品之一：NetLINK， 主要用于解决Siemens S7 系列PLC的工程联网问题，可将Siemens MPI、 DP、 PPI协议转换为以太网协议，实现S7-200、 S7-300、 S7-400系列PLC的以太网连接 NetLINK的外形正好与西门子的S7300/400 的控制器的PG编程口相匹配在，再结合某种编程器的驱动（例如IBH 公司的驱动），就可以实现控制器与编程器的以太网连接，这种情况下可通过控制器给NetLINK 供电， 并通过NetLINK 的PG插座可以实现MPI网络的连接大多数监控系统都支持OPC技术，而且，不同的厂家都提供标准的OPC sever ，通过NetLINK 的以太网接口连接，此外，许多监控软件都已经集成了RFC 1006的驱动，这样就可以利用NetLINK简历直接的通讯连接了，如果NetLINK 直接连接在其他外设上，那么久可以外接24V电源供电了，
- 02
特点： - 并行处理32个MPI通讯连接，16个TCP/IP连接 - 支持REC 1006协议，可以连接监控系统 - RJ端口带有诊断状态指示灯LED - 以太网连接具有自动交叉和 自动协商机制 - 自动波特率检测 - PG插座 - 可通过控制器或者24V外部电源供电
